Adaptação · Adaptador estacionário — reto
SL70-80 23-RG
CoroTurn® SL troca rápida para adaptador CoroTurn® SL70
Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- SL70-80 23-RG
- Código compactado
- SL70-8023-RG
- Material ID
- 5749994
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1 kg
- EAN
- 12450163
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Origem
- NO
- Lançamento
- 08/09/2009
- CoroPak de lançamento
- 09.2
Arquivos CAD

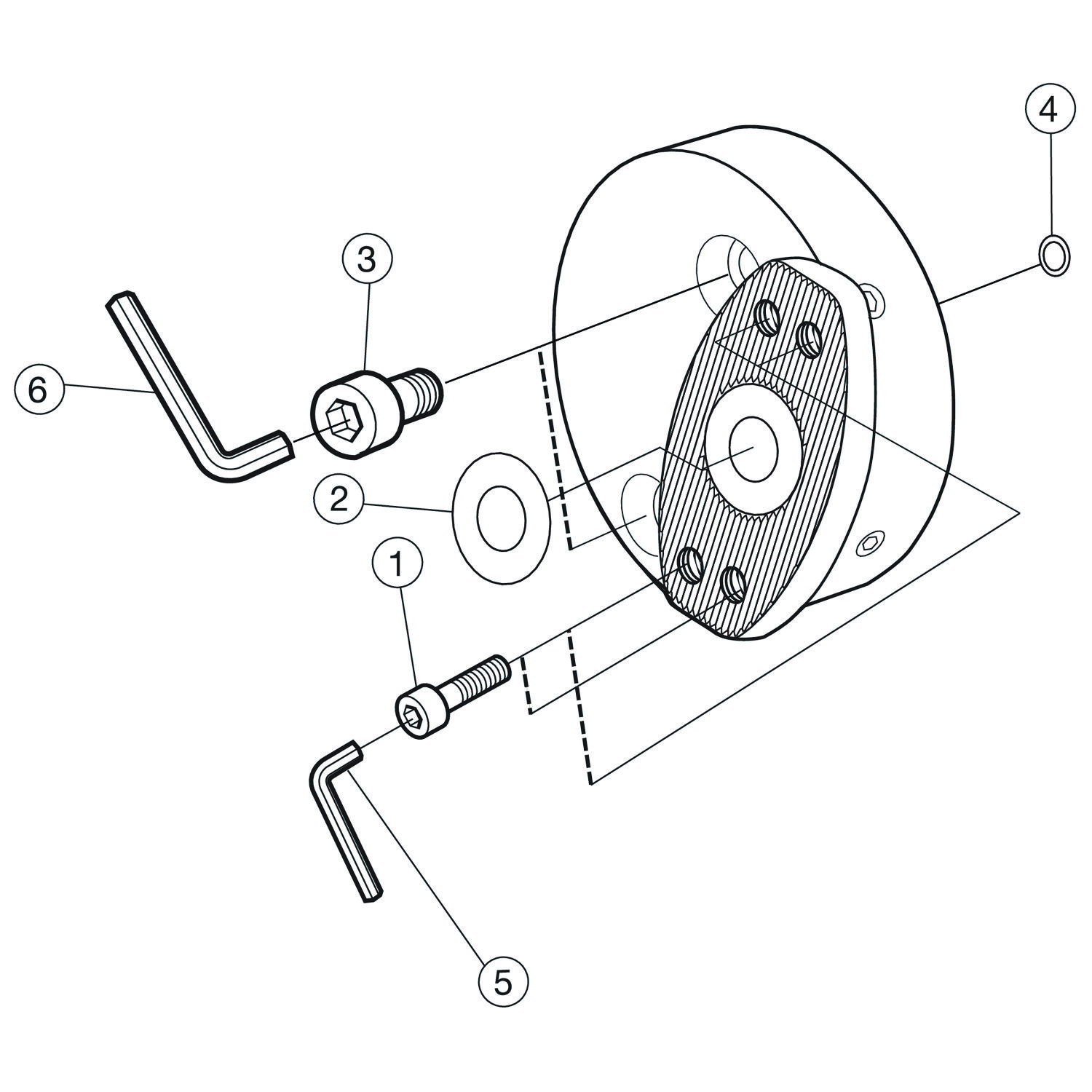

Itens inclusos
- 4 × 3212 010-409 Parafuso
- 1 × 3671 010-119 Anel O-ring
- 2 × 3212 010-460 Parafuso
- 1 × 3671 010-113 Anel O-ring
- 1 × 3021 010-060 Chave
- 1 × 3021 010-080 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

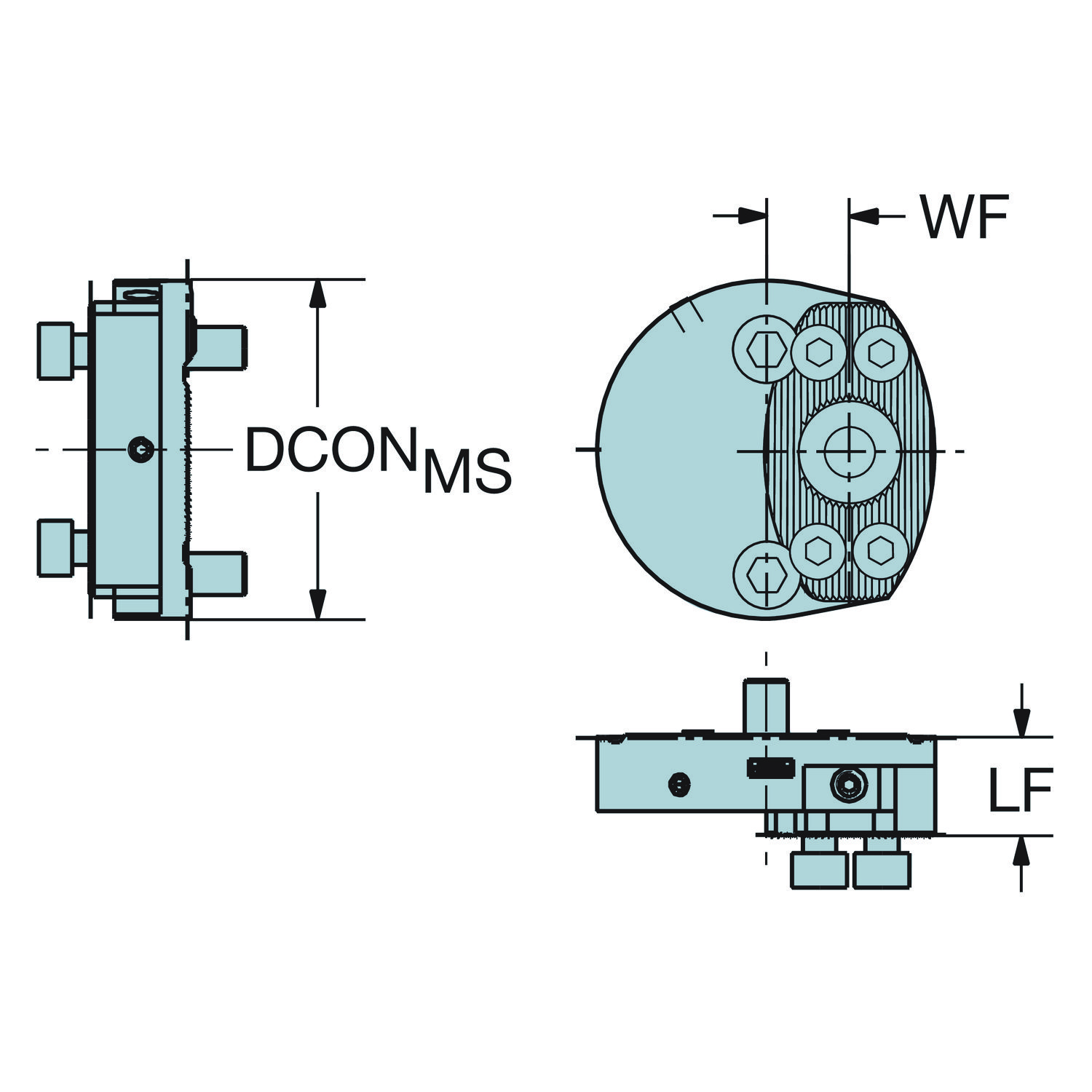

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 37.5 mm |
| Altura funcional | HF_1 | 0 mm |
| Balanço máximo | OHX | 23 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB | 23 mm |
| Comprimento funcional | LF_1 | 23 mm |
| Diâmetro da conexão | DCONMS | 80 mm |
| Diâmetro do corpo | BD_1 | 80 mm |
| Direção da interface de adaptação da máquina | ADINTMS | SL cabeça (troca rápida parafuso padrão) — tamanho 80 |
| Direção de interface de adaptação da peça | ADINTWS | SL (parafuso montado) -reto — tamanho 70 |
| Largura funcional | WF_1 | 20 mm |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 30 mm |
