RF151.23-08-20 — Foto do produto

Foto do produto

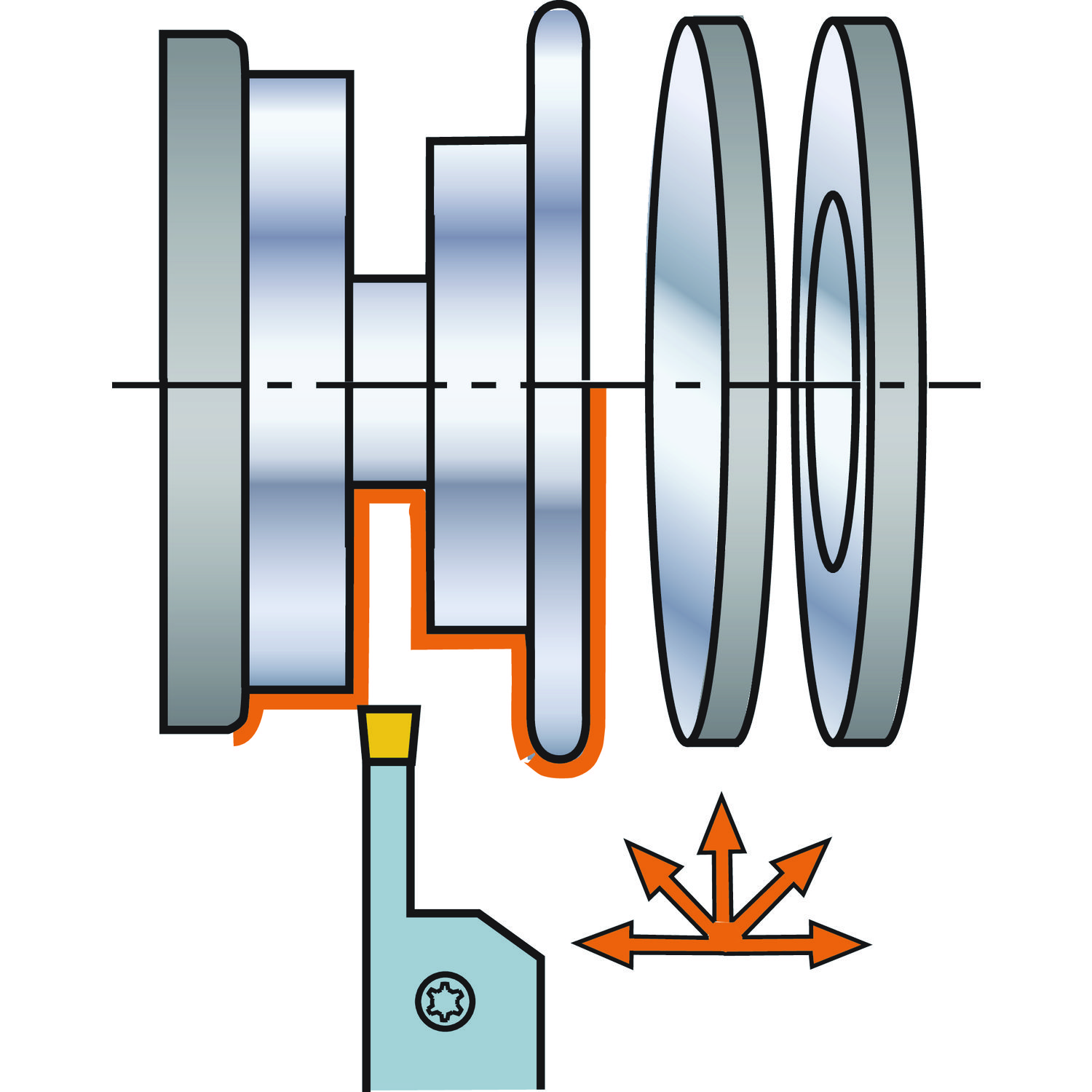

Ferramentas · Corte e canal radial — intercambiável

RF151.23-08-20

Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais

Ferramenta para torneamento · comprimento funcional 114,3 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Substituto equivalente

Itens que a Sandvik Coromant indica como equivalentes a este (diferente da substituição oficial):

  • QD-RFE0625-08S — Porta Ferramenta convencional CoroCut® QD para cortes e canais

Dados principais

Código ISO
RF151.23-08-20
Código compactado
RF151.23-08-20
Material ID
5741276
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
142 g
EAN
80000592
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181004
Origem
IN
Lançamento
07/10/1991
CoroPak de lançamento
91.3

Arquivos CAD

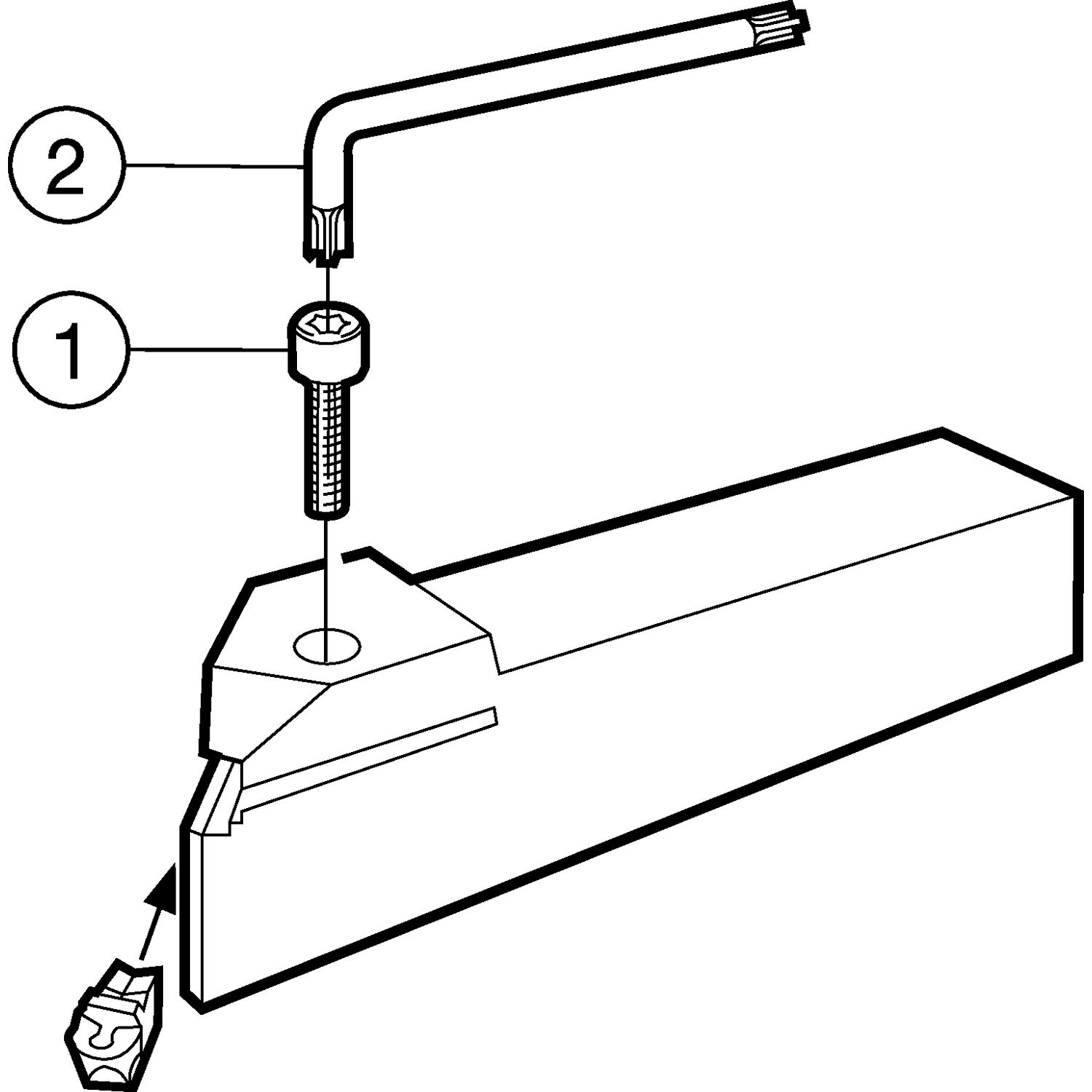

Itens inclusos

  • 1 × 3212 012-257 Parafuso de fixação
  • 1 × 5680 043-14 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

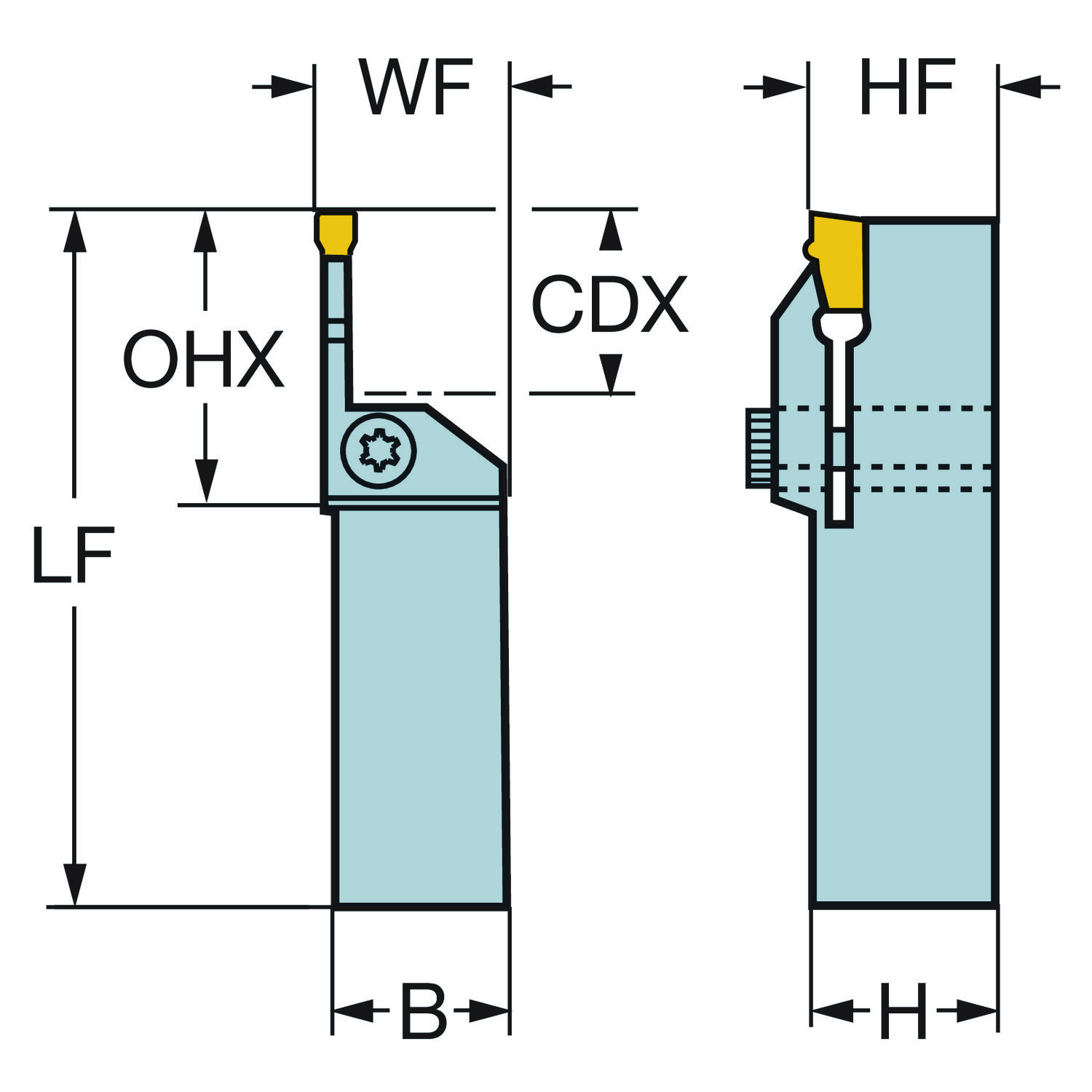

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 12.7 mm
Altura funcional HF 12.7 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 33.5026 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 20
Código do tamanho do assento da pastilha SSC_N 20
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 114.3 mm
Comprimento total OAL 114.3 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — polegada: 1/2 x 1/2
Identificação da pastilha padrão MIID N151.2-200- 5E
Largura da haste B 12.7 mm
Largura de corte CW 2 mm
Largura funcional WF 19.05 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Q-Cut — tamanho 20 (N151.2-200-5E)
Peso do item WT 0.142 kg
Profundidade máxima de corte CDX 14.986 mm
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 3.3 Nm
Torque TQ 3.3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
