Pastilhas · Pastilha de corte e canal

N151.2-200-20-4U 525

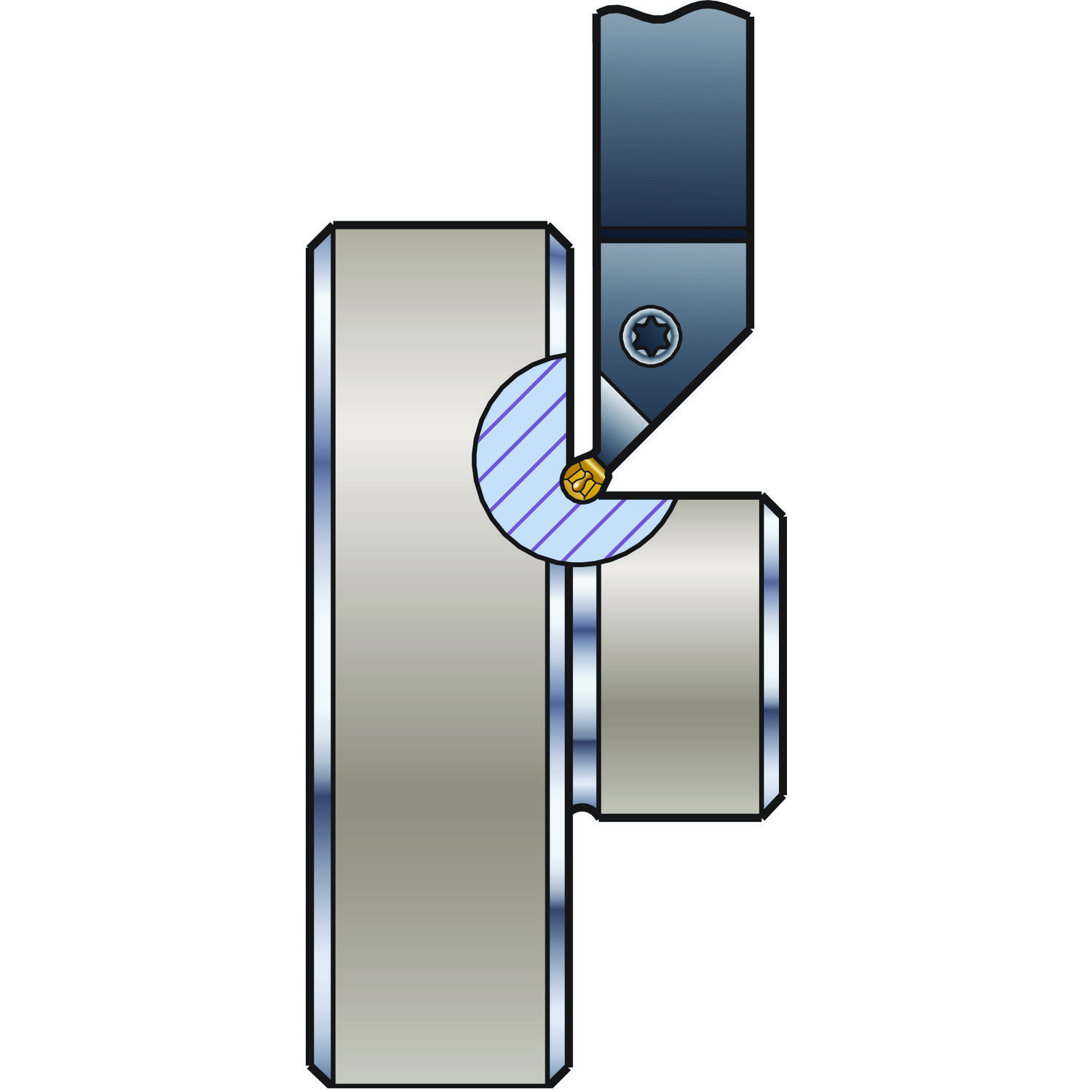

Pastilha T-Max® Q-Cut para saídas para retífica

Pastilha geradora de perfil para aço (ISO P) · classe 525 com cobertura Uncoated grade · raio de ponta 1 mm, espessura 5,617 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Classe 525

Indicada em 1º lugar para: P (aço), M (aço inoxidável)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO
N151.2-200-20-4U 525
Código compactado
N151.2-200-20-4U525
Material ID
5737176
Família
Pastilhas
Tipo
Pastilha de corte e canal
Classe
525
Cobertura
Sem cobertura
Processo de cobertura
Classe sem cobertura
Substrato
Cermet
Material ISO principal
P
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário
0,4 g
EAN
10106456
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182110
Origem
JP
Lançamento
04/12/1989
CoroPak de lançamento
89.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
195 m/min
Avanço por rotação
0,06 mm/r
Espessura máxima do cavaco
0,06 mm/r
Vida da ferramenta
900 s

Para Aço · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.

Sangramento e canais · Primary (Radial) KAPR 90°

Material vc m/minfn mm/rhex mm/r Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB 195 (185 – 210)0,06 (0,05 – 0,12)0,06 (0,05 – 0,12) 900 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 160 (150 – 175)0,06 (0,05 – 0,12)0,06 (0,05 – 0,12) 900 s

Calcular rotação, avanço e tempo com estes valores Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

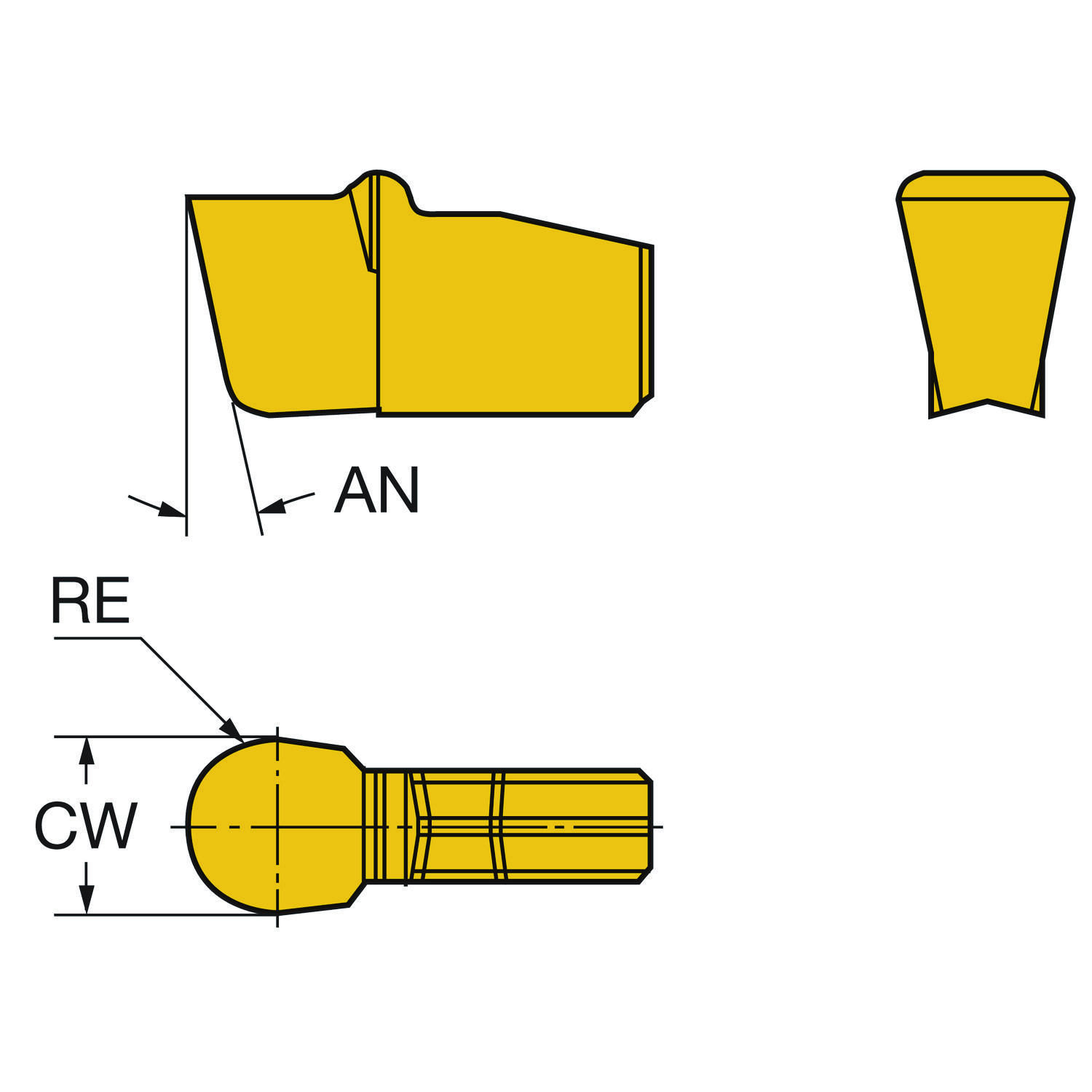

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de folga principal AN 7
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Classe GRADE 525
Código de condições da aresta de corte CECC Arredondada
Código de montagem da pastilha IFS Seção prismática côncava
Código do tamanho do assento da pastilha SSC_M 20
Código do tamanho do assento da pastilha SSC_N 20
Designação da aplicação do quebra-cavacos por fabricante CBMD 4U
Espessura da pastilha S 5.617 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE Q-Cut 151.2 — tamanho 20
ISO Cutting Tool Material ISOMAT Cermet sem cobertura
ISO nível de classificação de material Primário TMC1 P
ISO nível de classificação de material Secundário TMC1 M
ISO nível de classificação de material Todos TMC1 PM
Largura de corte CW 2 mm
Maior tolerância da largura de corte CWTOLU 0.02 mm
Maior tolerância do raio de canto RETOLU 0.02 mm
Menor tolerância da largura de corte CWTOLL -0.02 mm
Menor tolerância do raio de canto RETOLL -0.02 mm
Número de arestas de corte CEDC 1
Peso do item WT 0.0004 kg
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Raio de canto esquerdo REL 1 mm
Raio do canto RE 1 mm
Raio do canto direito RER 1 mm
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Pré-usinagem com exigência de acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
