RAG151.32-20Q-20

Ferramentas · Radial P&G Indexable

RAG151.32-20Q-20

T-Max® Q-Cut, barra de mandrilar para ranhuramento

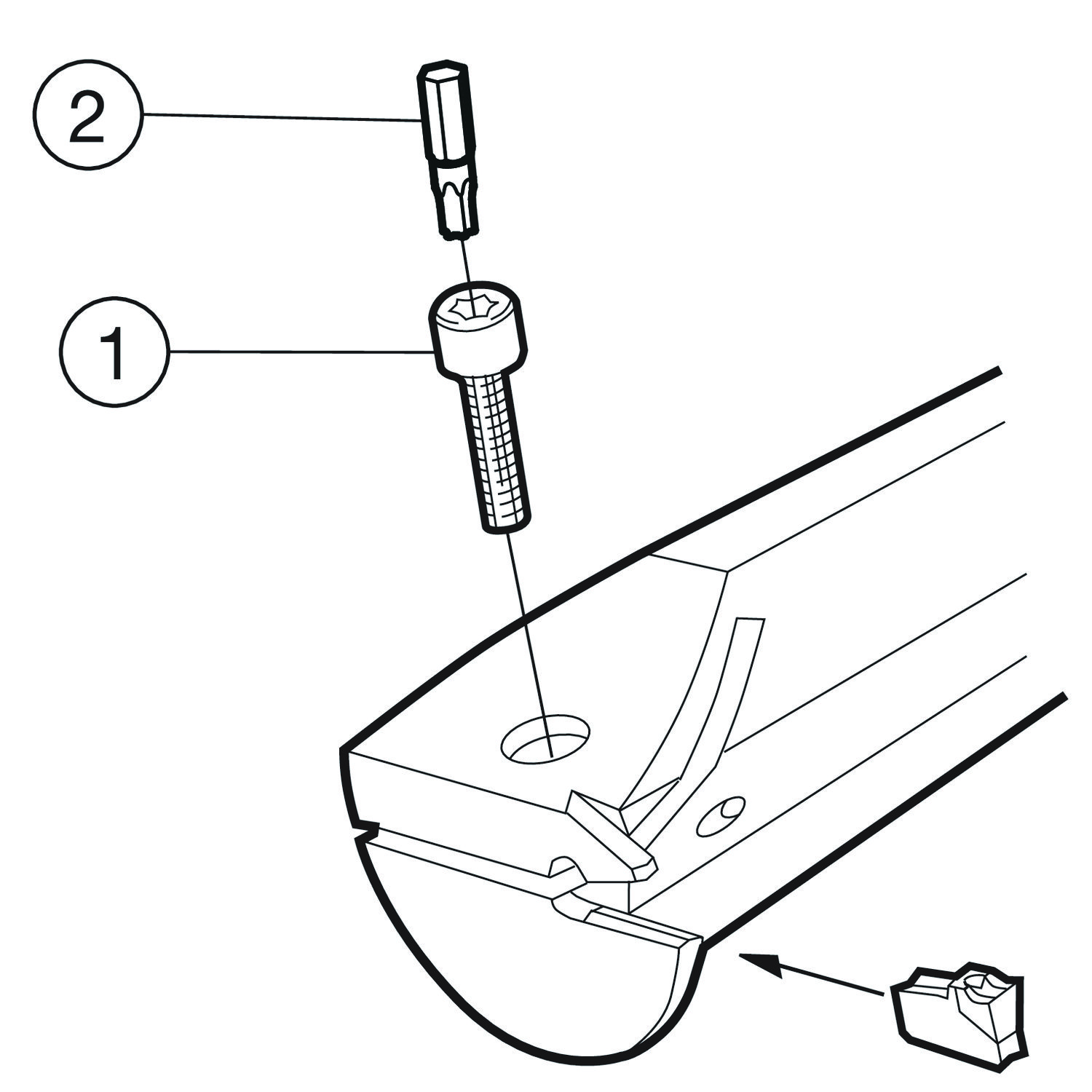

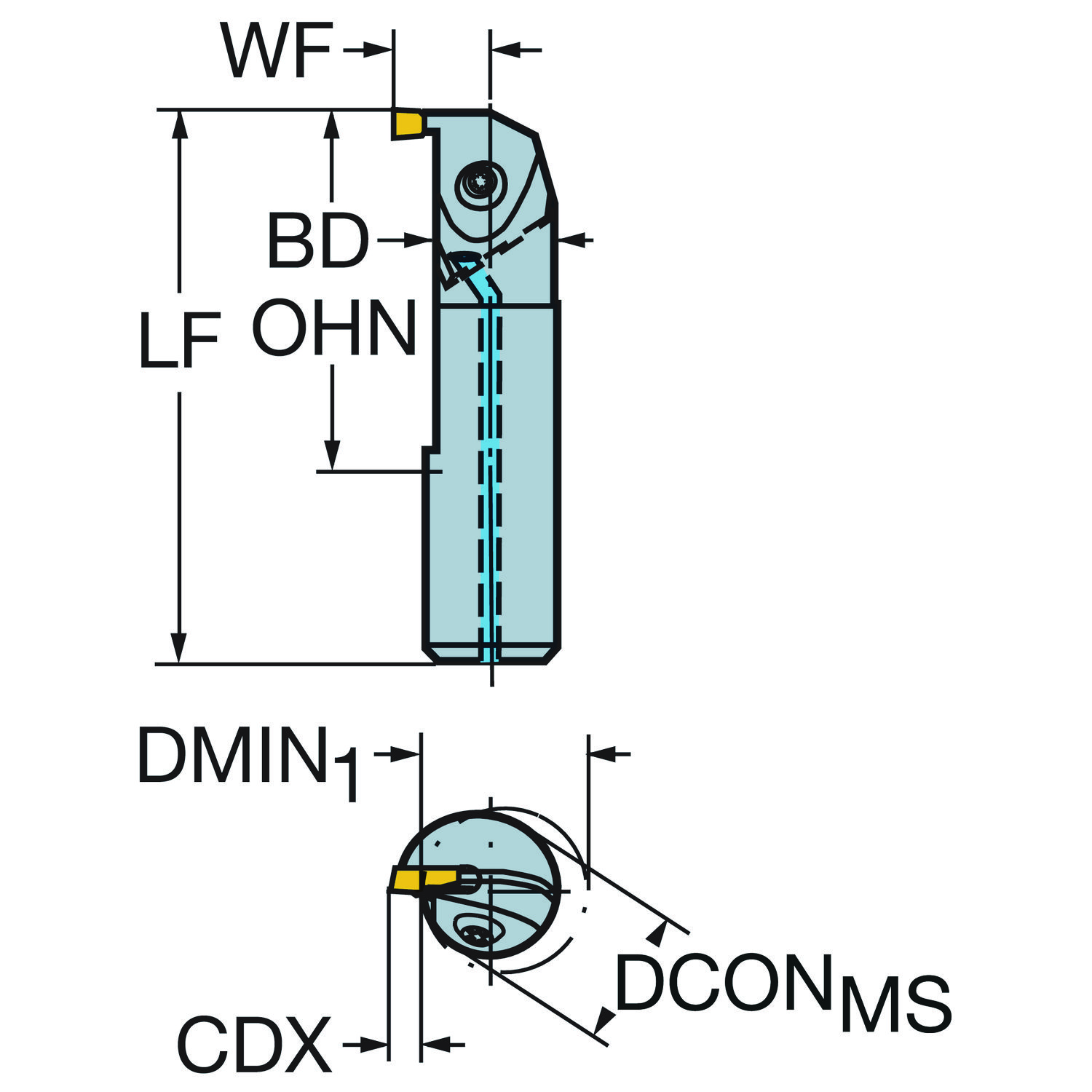

Ferramenta para torneamento · comprimento funcional 180 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

QI-RAGE04C20-25 — Barra de mandrilar CoroCut® QI para usinagem de canais

Não é compatível com pastilhas relacionadas ao produto original.

Dados principais

Código ISO
RAG151.32-20Q-20
Código compactado
RAG151.32-20Q-20
Material ID
5738337
Família
Ferramentas
Tipo
Radial P&G Indexable
Peso unitário (kg)
416 Gram
EAN
10616012
UNSPSC
27112809
eCl@ss 13
21181005
Lançamento
13/09/1993
CoroPak de lançamento
93.3

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
ângulo do corpo da ferramenta em relação à peça BAWS 90
Balanço máximo OHX 80 mm
Balanço mínimo OHN 30 mm
Código do tamanho do assento da pastilha SSC_M 20
Código do tamanho do assento da pastilha SSC_N 20
Código do tipo de fixação MTP clamp on top of insert
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento de fixação LSCMS 100 mm
Comprimento funcional LF 180 mm
Comprimento total OAL 180 mm
Diâmetro da conexão DCONMS 20 mm
Diâmetro do corpo BD 20 mm
Diâmetro mínimo do furo DMIN_1 25 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank without clamping features (without flange) -metric: 20.0
Largura funcional WF 14.5 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Q-Cut -size 20 (N151.3-200-20-4G)
Peso do item WT 0.416 kg
Pressão de refrigeração CP 10 bar
Profundidade máxima de corte CDX 4.5 mm
Propriedade de auxílio de localização LOCAP Sim
Sensor embedded property SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC axial inclined exit
Torque TQ 2.5 Nm
