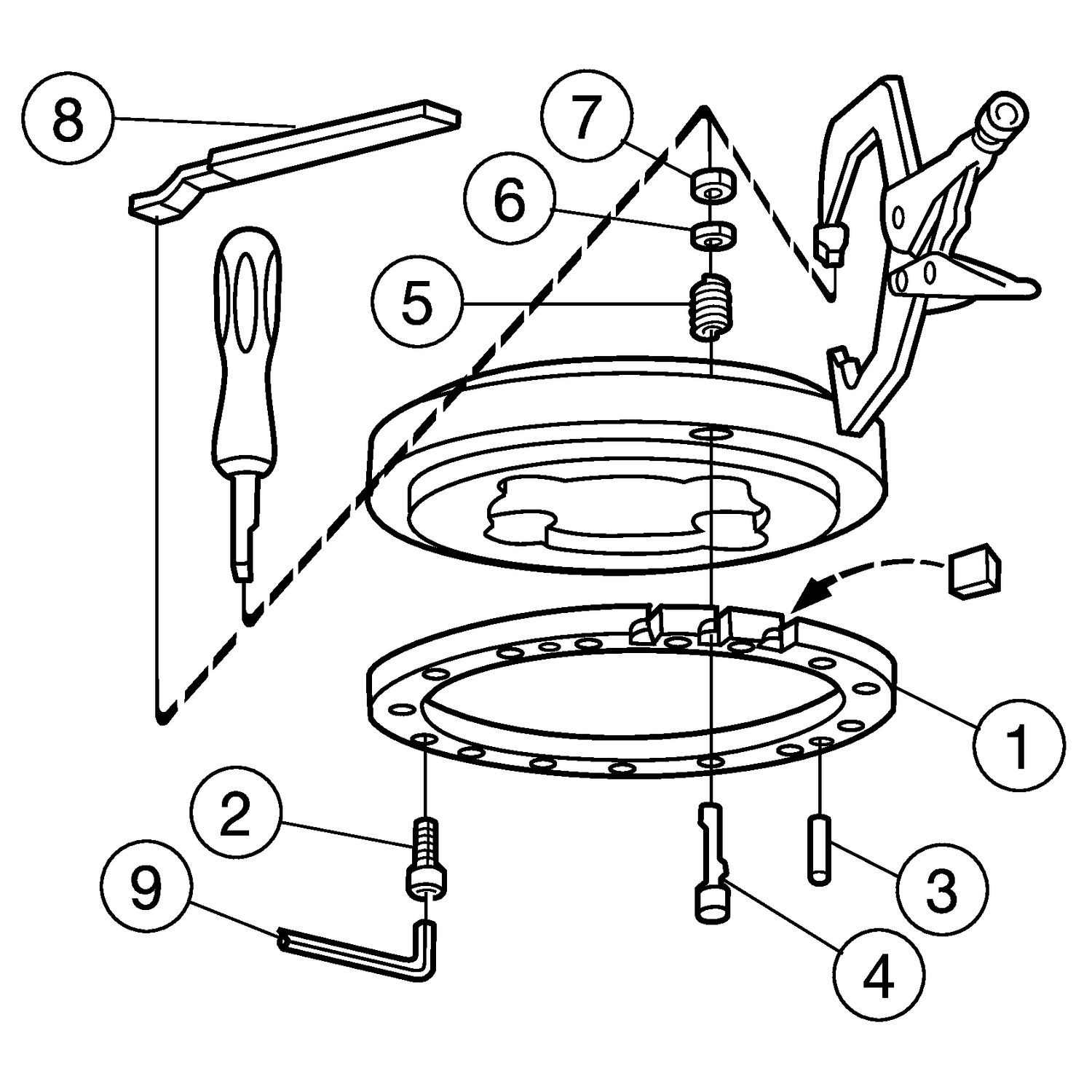

RA262.4-200A-15 — Vista explodida

Vista explodida

Ferramentas · Fresa de facear cantos a 90° intercambiável

RA262.4-200A-15

Corpo de Fresa Auto FS para cantos a 90 graus

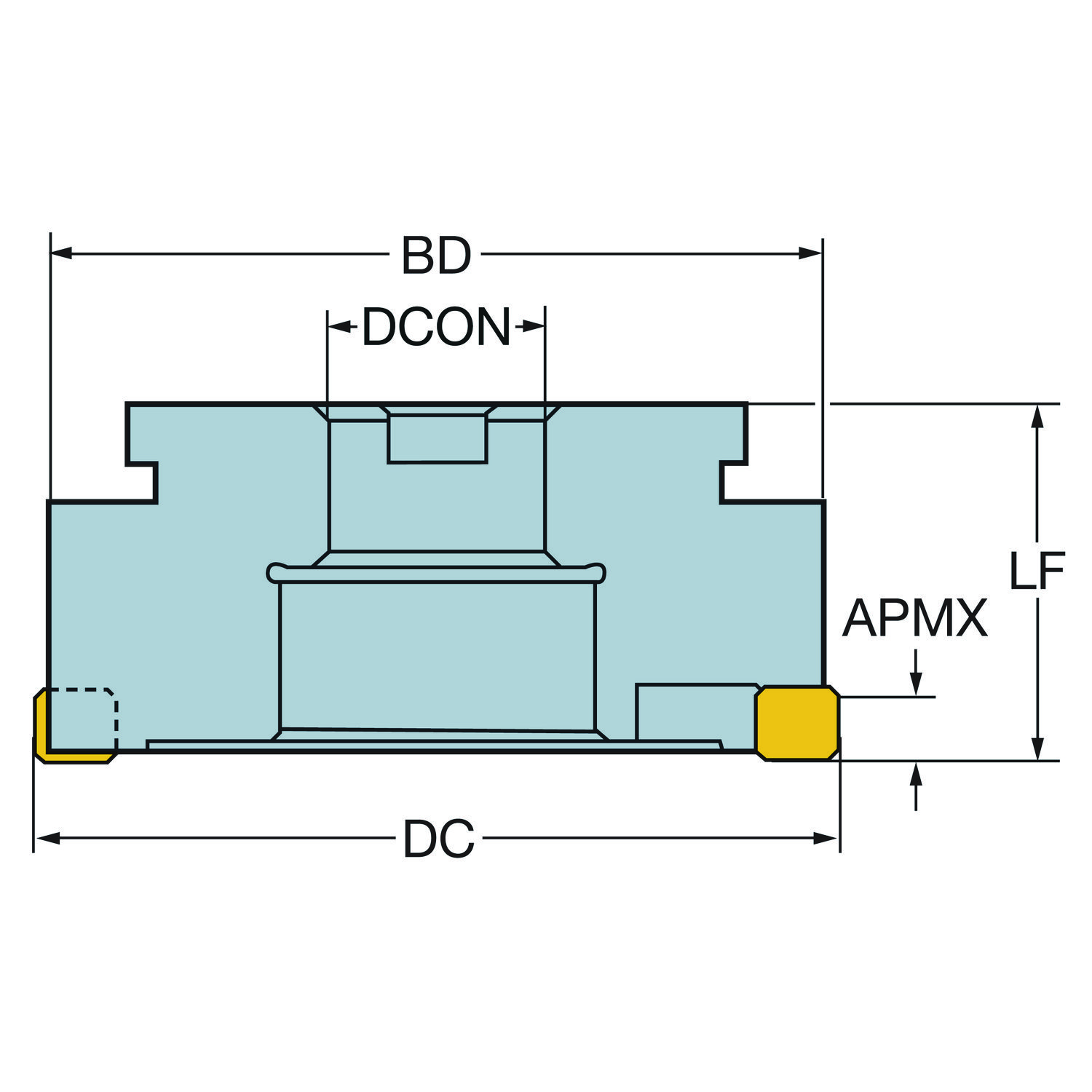

Fresa · diâmetro de corte 200 mm, comprimento funcional 60,325 mm, 32 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
RA262.4-200A-15
Código compactado
RA262.4-200A-15
Material ID
5739311
Família
Ferramentas
Tipo
Fresa de facear cantos a 90° intercambiável
Peso unitário
14,44 kg
EAN
10038895
UNSPSC
23241623
eCl@ss 13
21180902
Lançamento
13/09/1982
CoroPak de lançamento
82.1

Arquivos CAD

Itens inclusos

  • 1 × R260.4-200-85 Anel de assento
  • 9 × 3212 010-349 Parafuso
  • 3 × 3112 010-563 Pino cônico
  • 32 × 260.4-821 Cunha
  • 32 × 260.4-835 Mola
  • 32 × 3846 010-033 Mola prato
  • 32 × 260.4-831M Arruela baioneta
  • 1 × 260.3-833M Alavanca de indexação
  • 1 × 3021 010-040 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo da ponta da pastilha EPSR 90
Ângulo de saída axial GAMP -4
Ângulo de saída radial GAMF -2
Ângulo máximo de usinagem em rampa RMPX 0
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 1/2
Código do tipo de fixação MTP Fixação por cunha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 60.325 mm
Comprimento total OAL 60.325 mm
Diâmetro da conexão DCONMS 63.5 mm
Diâmetro de corte DC 200 mm
Diâmetro do parafuso circular DBC 101.6 mm
Direção da interface de adaptação da máquina ADINTMS Eixo porta-fresa -ISO 6462 -C (4 parafusos) — polegada: 2 1/2
Keyway width (metric) KWW 25.7 mm
Letra standard STDLET C
Número de pastilhas CICT_1 32
Número efetivo de arestas de corte na parte periférica ZEFP 32
Numero standard STDNO ISO6462
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_1 SBAN 1204ZZ
Passo diferencial de corte CPDF Não
Peso do item WT 14.44 kg
Profundidade de corte máxima APMX 8.128 mm
Profundidade máxima de mergulho AZ 0 mm
Propriedade antivibração DPC Não
Razão de largura de corte máxima AERMX 0.8
Recurso de corte central CCC Não
Rotação máxima RPMX 1750
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 8 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
