Ferramentas · Torneamento de rosca — intercambiável

R566.39KF-404527-24

Cabeça T-Max® Twin-Lock para torneamento de roscas

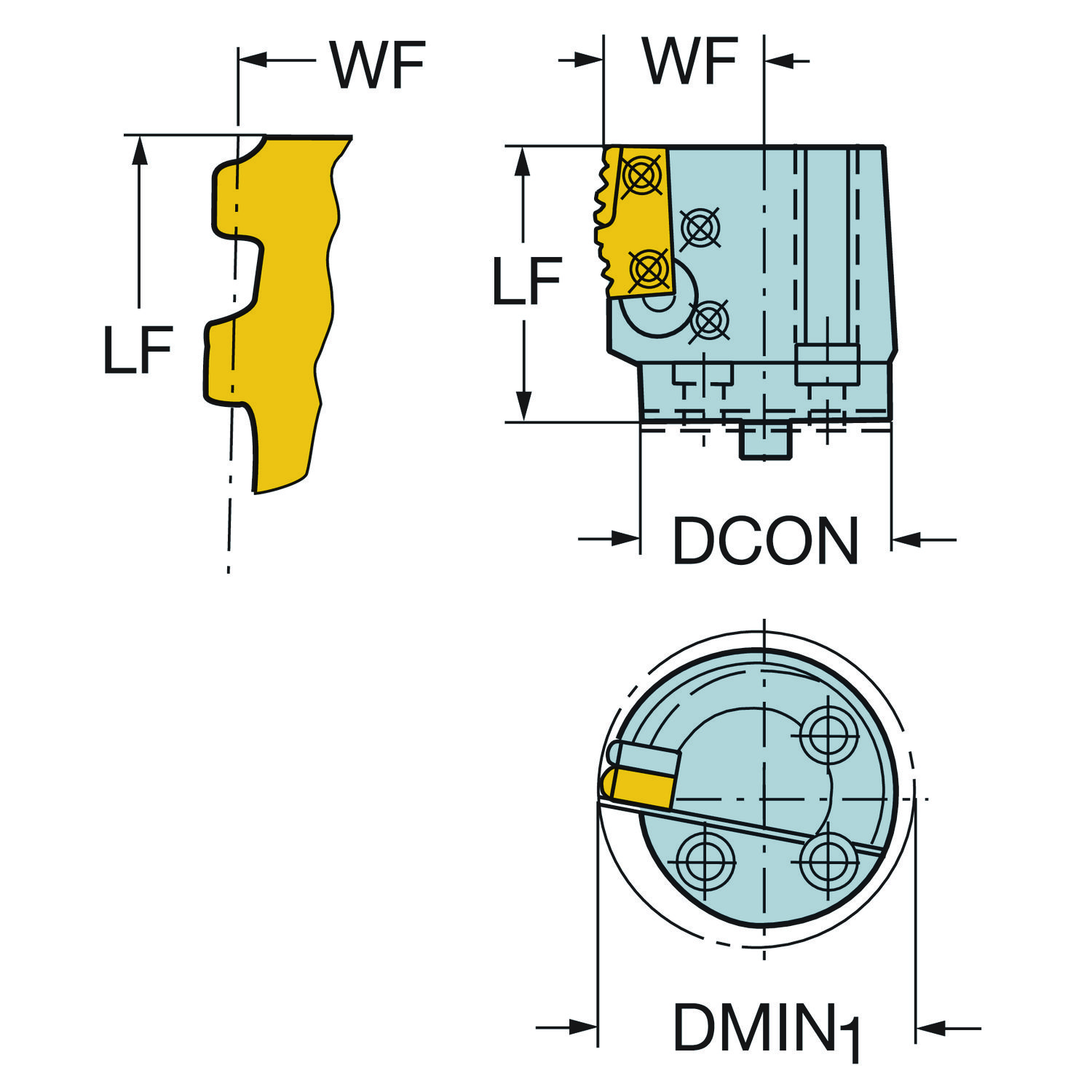

Ferramenta para torneamento · comprimento funcional 44,2 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R566.39KF-404527-24
Código compactado
R566.39KF-404527-24
Material ID
5747100
Família
Ferramentas
Tipo
Torneamento de rosca — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
322 g
EAN
10433183
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181011
Origem
IN
Lançamento
10/10/1983
CoroPak de lançamento
83.1

Arquivos CAD

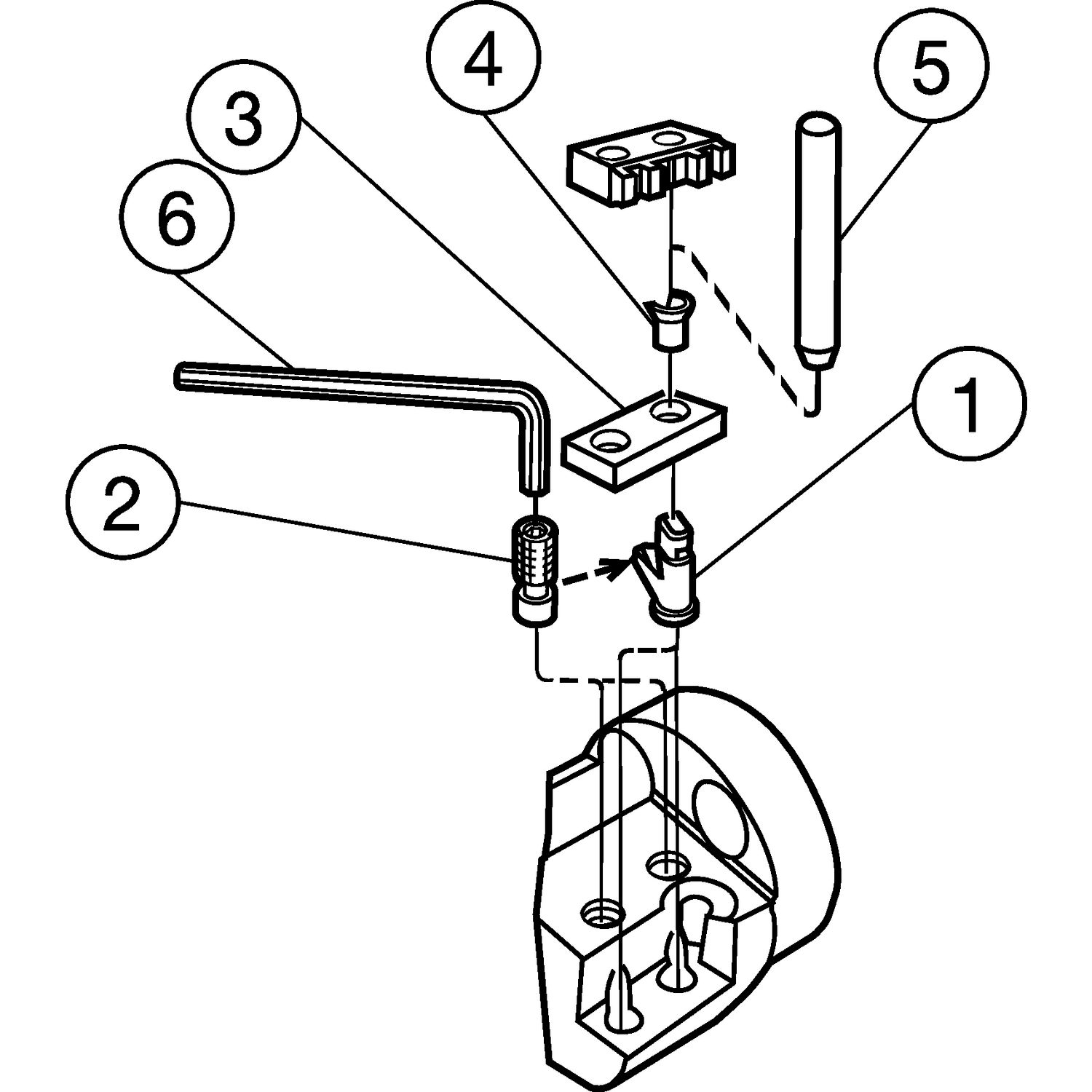

Itens inclusos

  • 2 × 5432 005-01 Alavanca
  • 2 × 174.3-820M Parafuso
  • 1 × 5552 058-02 Tubo de posicionamento
  • 1 × 5321 111-01 Calço
  • 2 × 174.3-860 Pino do calço
  • 1 × 170.3-860 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo de folga principal AN 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Balanço máximo OHX 44.2 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 24
Código do tamanho do assento da pastilha SSC_N 24
Código do tipo de fixação MTP Fixação com pino pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 44.2 mm
Comprimento total OAL 48 mm
Diâmetro da conexão DCONMS 40 mm
Diâmetro mínimo do furo DMIN 60.3 mm
Direção da interface de adaptação da máquina ADINTMS SL cabeça (parafuso montado) — tamanho 40
Identificação da pastilha padrão MIID R166.39L-24..
Largura funcional WF 25.8 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Duplo-Lock — tamanho interno 24 (R166.39L-24)
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 1.7 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
