R166.39L-24BU12-050 1125

Pastilha T-Max® Twin-Lock para torneamento de roscas

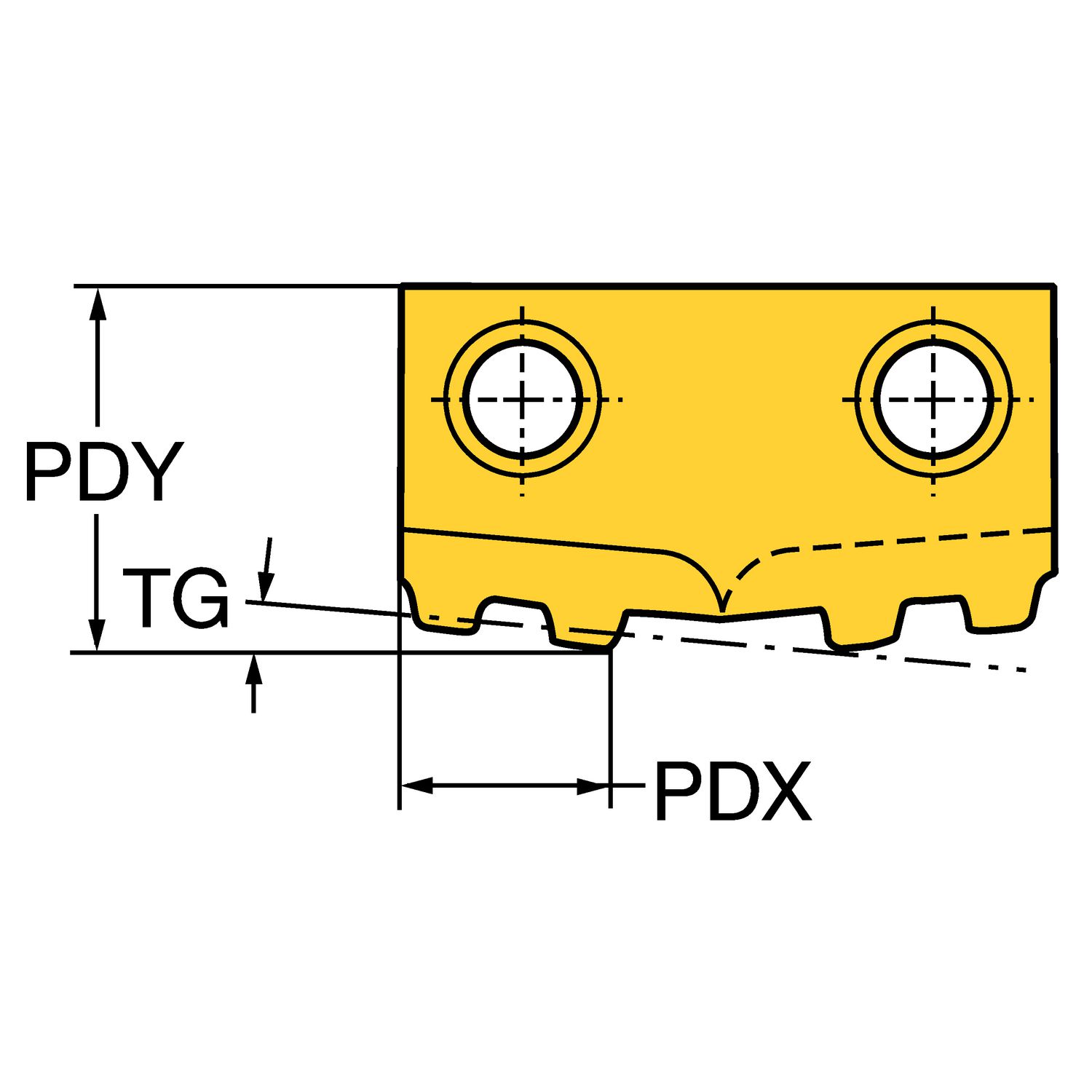

Pastilha geradora de perfil para aço (ISO P) · classe 1125 com cobertura PVD · espessura 6,35 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 1125

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO: R166.39L-24BU12-050 1125
Código compactado: R166.39L-24BU12-0501125
Material ID: 5742306
Família: Pastilhas
Tipo: Pastilha de rosca
Classe: 1125
Cobertura: TIALN
Processo de cobertura: PVD
Substrato: WC
Material ISO principal: P
Quantidade por embalagem: 10
Quantidade mínima: 10
Peso unitário: 17,72 g
EAN: 12311320
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182108
Origem: SE
Lançamento: 28/01/2008
CoroPak de lançamento: 08.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 160 m/min
Profundidade de corte: 1,65 mm
Vida da ferramenta: 900 s

Para Aço · Rosqueamento. Ajuste pela sua máquina e fixação na calculadora.

Rosqueamento

Material	v_c m/min	a_p mm	NAP	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	160	1,65	11	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura teórica da rosca	HA	12.18 mm
Classe	GRADE	1125
Código de condições da aresta de corte	CECC	Arredondada
Código de montagem da pastilha	IFS	Furo de fixação cilíndrico
Código do tamanho do assento da pastilha	SSC_M	24
Código do tamanho do assento da pastilha	SSC_N	24
Comprimento da pastilha	INSL	24 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	A
Diâmetro do furo de fixação	D1	4.68 mm
Espessura da pastilha	S	6.35 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	Duplo trava -166.39 L-24
ISO Cutting Tool Material	ISOMAT	Metal duro (WC) com cobertura
ISO nível de classificação de material Primário	TMC1	P
ISO nível de classificação de material Todos	TMC1	PMKNS
Número de arestas de corte	CEDC	2
Numero standard	STDNO_1	API SPEC. 5B
Quantidade de dentes	NT	2
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	Face única
Roscas por polegadas	TPI	5
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Tipo de formato de rosca	THFT	API Buttress 3/4 fio/pol.
Tipo de perfil da rosca	TPT	Perfil completo
Tipo de rosca	TTP	Interna

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
