R390-020A20D-07H

Ferramentas · Indexable shoulder face mill

R390-020A20D-07H

Corpo de Fresa CoroMill® 390 para cantos a 90 graus com mecanismo antivibratório

Fresa · diâmetro de corte 20 mm, comprimento funcional 173 mm, 5 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R390-020A20D-07H
Código compactado
R390-020A20D-07H
Material ID
7002063
Família
Ferramentas
Tipo
Indexable shoulder face mill
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
388.0 Gram
EAN
7323220841370
NCM
846610
UNSPSC
23241624
eCl@ss 13
21180801
Origem
NO
Lançamento
16/02/2016
CoroPak de lançamento
16.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

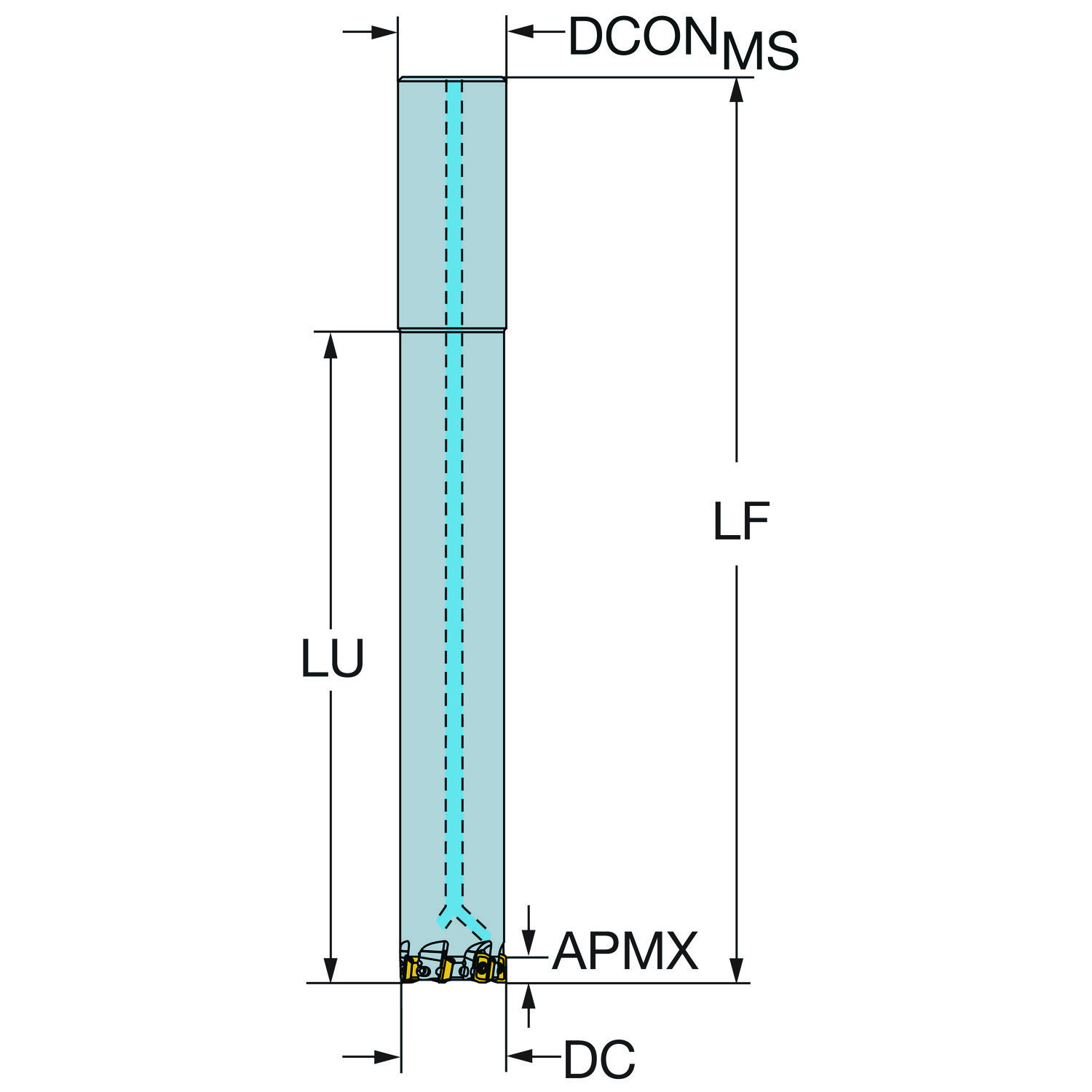

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 90
ângulo de saída axial GAMP 10.16
ângulo de saída radial GAMF -9.92
ângulo máximo de usinagem em rampa RMPX 2.1
Código do material do corpo BMC Carbide
Código do tamanho do assento da pastilha SSC_M 7
Código do tamanho do assento da pastilha SSC_N 7
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento de fixação LSCMS 52 mm
Comprimento funcional LF 173 mm
Comprimento util LU 120 mm
Diâmetro da conexão DCONMS 20 mm
Diâmetro de corte DC 20 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank without clamping features (without flange) -metric: 20.0
Número de pastilhas CICT_1 5
Número efetivo de arestas de corte na parte periférica ZEFP 5
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_1 CoroMill 390 -size 07 (390R-07)
Pressão de refrigeração CP 70 mm
Profundidade de corte máxima APMX 5.8 mm
Propriedade antivibração DPC Sim
Recurso de corte central CCC Não
Rotação máxima RPMX 32500
Sensor embedded property SEP Não
Sentido HAND Direita
Shank length (metric) LS 52 mm
Tolerância do diâmetro de conexão TCDCON h6
Torque TQ 0.5 mm
