Pastilhas · Pastilha de fresamento — geral

390R-070208M-PM 1130

Pastilha CoroMill® 390 para fresamento

Pastilha para fresamento para aço (ISO P) · classe 1130 com cobertura PVD · raio de ponta 0,8 mm, espessura 2,4 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Recomendado Classe 1130 Preço na loja

Indicada em 1º lugar para: P (aço), M (aço inoxidável), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)

Entrega imediata

R$ 1.434,90a caixa · 10 un · R$ 143,49/un

A quantidade sobe de caixa em caixa (10 un). Prazo e condições da loja Hailtools. Como comprar

Testado em máquina pela engenharia da Hailtools: CoroMill® 390

R$ 1.434,90 a caixa · 10 un

Entrega imediata · em estoque

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 390R-070208M-PM 1130.

Classe GC1130 — fresamento de açosFolder · Sandvik Coromant · PDFCatálogo de fresamento com pastilhas 25.2Catálogo · Sandvik Coromant · PDFLightweight-CoroMill-390Apresentação · CoroPak 19.1 · Sandvik Coromant · ler no siteD1-CoroMill-390Apresentação · CoroPak 15.2 · Sandvik Coromant · ler no siteGC1130 insertApresentação · CoroPak 16.2 · Sandvik Coromant · ler no siteD2-GC1130Apresentação · CoroPak 15.2 · Sandvik Coromant · ler no site

Casos práticos da Hailtools

CoroMill® 390Caso prático da Hailtools · Fresamento · com vídeo

Vídeos

What is lightweight CoroMill® 390?Sandvik Coromant · YouTubeLightweight CoroMill® 390 produced with additive manufacturingSandvik Coromant · YouTubeDamped milling cutters - CoroMill® 390 with Silent Tools™ technologySandvik Coromant · YouTubeOperações seguras de fresamento de aço – classe de pastilha GC1130Sandvik Coromant · YouTubeCoroMill® 390 - Machining demonstration by Sandvik CoromantSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre CoroMill 390 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
390R-070208M-PM 1130
Código compactado
390R-070208M-PM1130
Material ID
6851192
Família
Pastilhas
Tipo
Pastilha de fresamento — geral
Classe
1130
Cobertura
ALTICRN
Processo de cobertura
PVD
Substrato
WC
Material ISO principal
P
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário
0,04 g
EAN
7323220190607
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182004
Origem
SE
Lançamento
16/02/2016
CoroPak de lançamento
16.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 390R-070208M-PM 1130 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 2.064 triângulos.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
285 m/min
Avanço por dente
0,07 mm
Espessura máxima do cavaco
0,07 mm
Vida da ferramenta
2.400 s

Para Aço · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 90°

Material vc m/minfz mmhex mm Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB 285 (280 – 290)0,07 (0,03 – 0,1)0,07 (0,03 – 0,1) 2.400 s

Calcular rotação, avanço e tempo com estes valores Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de saída da pastilha GAN 30
Classe GRADE 1130
Código de condições da aresta de corte CECC Arredondada
Código de montagem da pastilha IFS Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Código do formato da pastilha SC Retangular
Código do tamanho do assento da pastilha SSC_M 7
Código do tamanho do assento da pastilha SSC_N 7

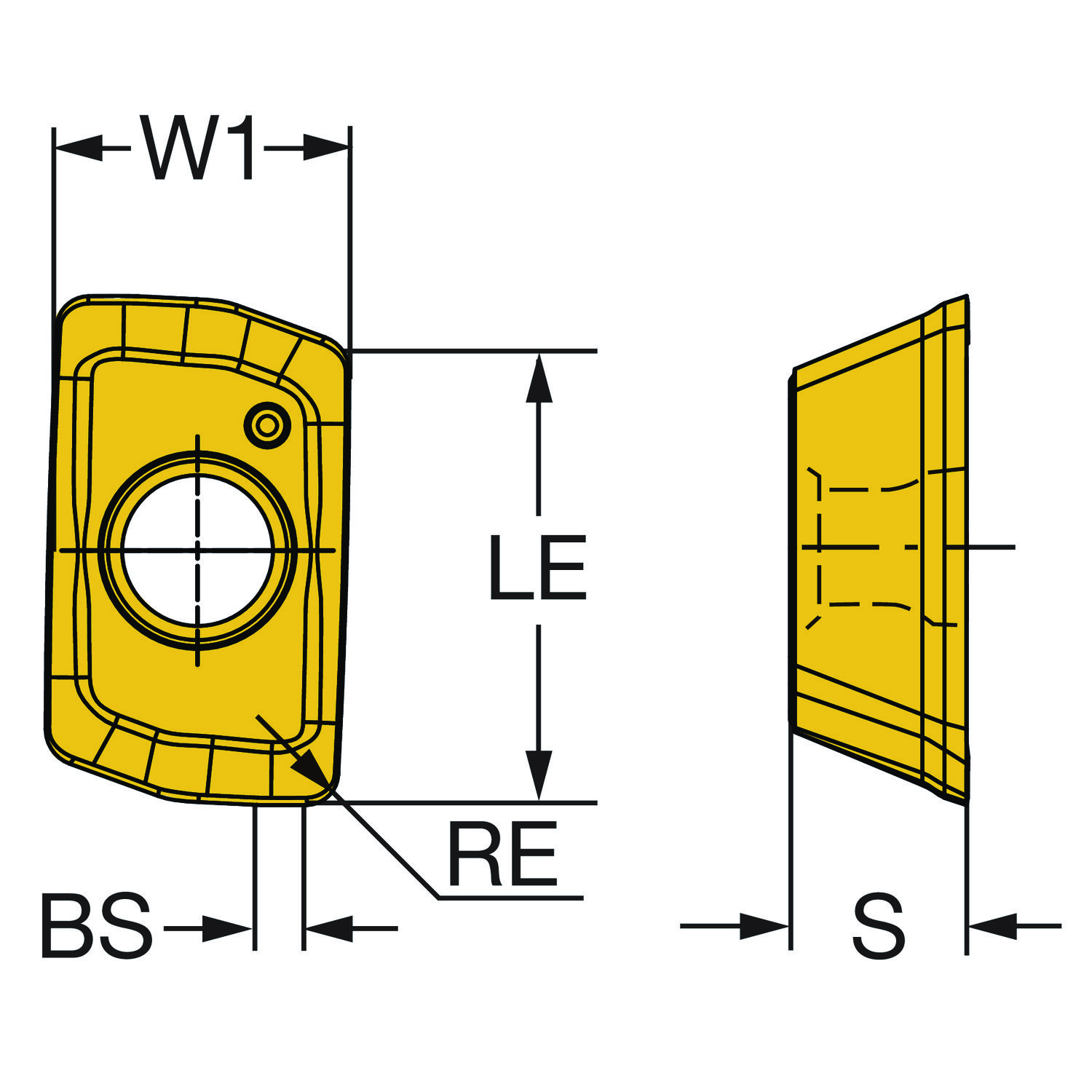

Comprimento da aresta alisadora BS 0.7 mm
Comprimento efetivo da aresta de corte LE 5.9 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD PM
Diâmetro do furo de fixação D1 2.05 mm
Espessura da pastilha S 2.4 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroMill 390 -0702
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
ISO nível de classificação de material Primário TMC1 P
ISO nível de classificação de material Todos TMC1 PMNSH
Largura da pastilha W1 4.06 mm
Número de arestas de corte CEDC 2
Profundidade de corte máxima APMX 5.8 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Raio do canto RE 0.8 mm
Sensor embutido SEP Não
Sentido HAND Direita
Tipo de operação CTPT Pré-usinagem com exigência de acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
