Ferramentas · Fresa de facear cantos a 90° intercambiável

R390-040Q16-07H

Corpo de Fresa CoroMill® 390 para cantos a 90 graus

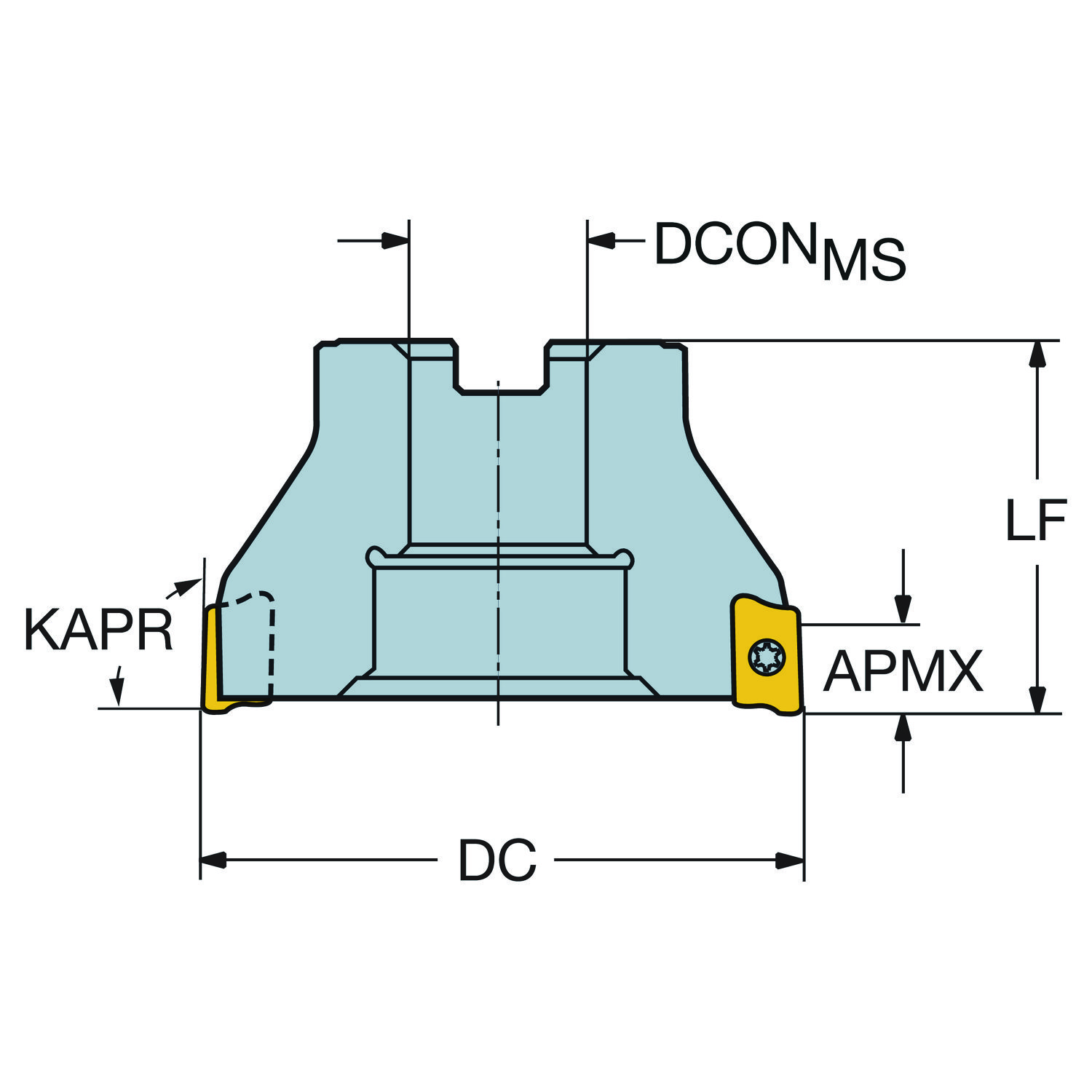

Fresa · diâmetro de corte 40 mm, comprimento funcional 35 mm, 10 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Recomendado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Testado em máquina pela engenharia da Hailtools: CoroMill® 390

Dados principais

Código ISO
R390-040Q16-07H
Código compactado
R390-040Q16-07H
Material ID
7511674
Família
Ferramentas
Tipo
Fresa de facear cantos a 90° intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
248,4 g
EAN
7323223488220
NCM
846610
UNSPSC
23241623
eCl@ss 13
21180902
Origem
SE
Lançamento
25/09/2018
CoroPak de lançamento
18.2

Arquivos CAD

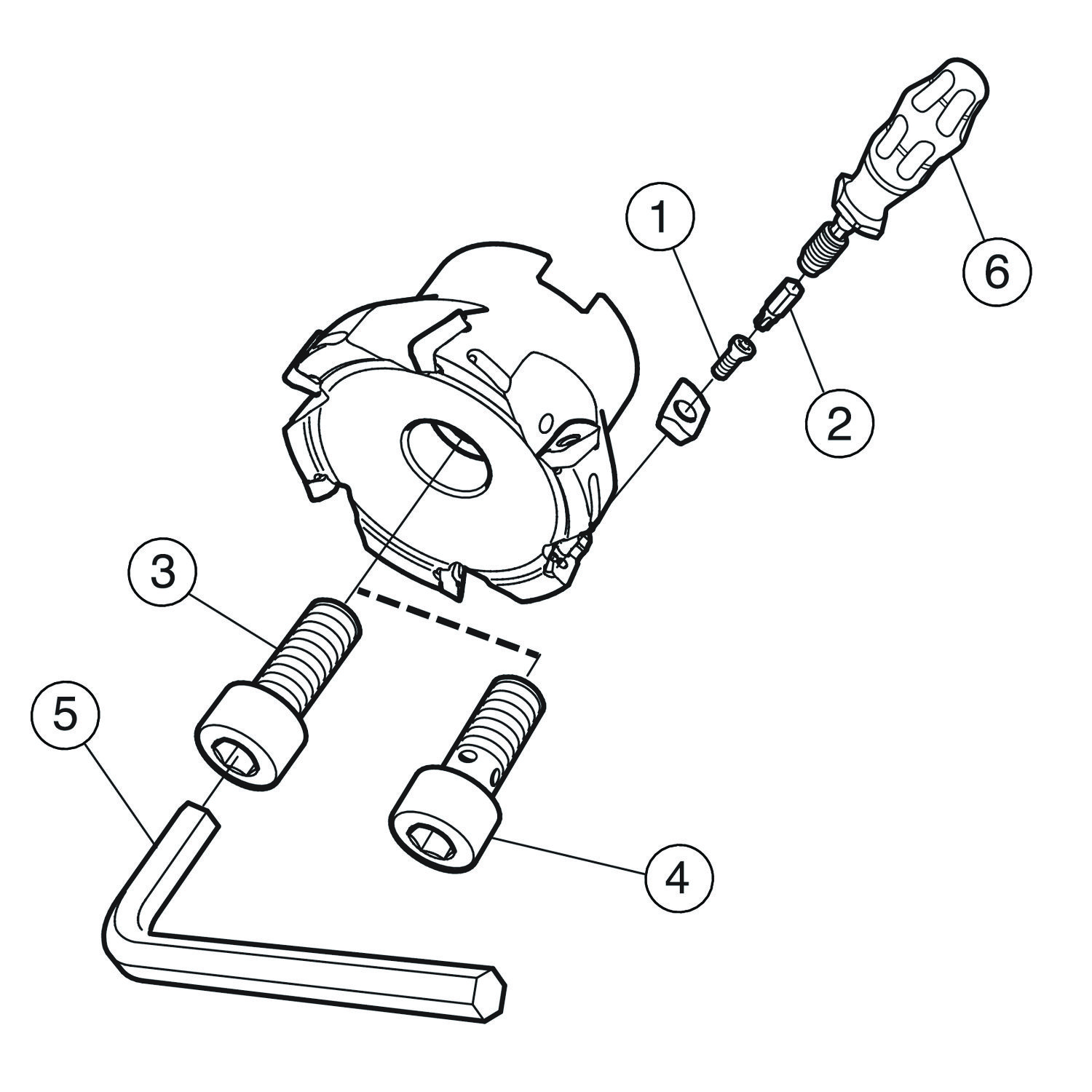

Itens inclusos

  • 10 × 5513 020-82 Parafuso da pastilha
  • 1 × 5680 084-11 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo de saída axial GAMP 13.614
Ângulo de saída radial GAMF -7.2768
Ângulo máximo de usinagem em rampa RMPX 0.7
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 07
Código do tamanho do assento da pastilha SSC_N 07
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento do corpo LB 35 mm
Comprimento funcional LF 35 mm
Comprimento total OAL 35 mm
Diâmetro da conexão DCONMS 16 mm
Diâmetro de corte DC 40 mm
Diâmetro do corpo BD 38.8 mm
Direção da interface de adaptação da máquina ADINTMS Eixo porta-fresa -ISO 6462 -A (parafuso Allen de cabeça cilíndrica) — métrica: 16
Keyway width (metric) KWW 8.4 mm
Letra standard STDLET A
Número de pastilhas CICT_1 10
Número efetivo de arestas de corte na parte periférica ZEFP 10
Numero standard STDNO ISO6462
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_1 CoroMill 390 — tamanho 07 (390R-07)
Passo diferencial de corte CPDF Sim
Peso do item WT 0.2484 kg
Pressão de refrigeração CP 10 bar
Pressão de refrigeração CP 10 mm
Profundidade de corte máxima APMX 5.8 mm
Profundidade máxima de mergulho AZ 0.5 mm
Propriedade antivibração DPC Não
Razão de largura de corte máxima AERMX 1
Recurso de corte central CCC Não
Rotação máxima RPMX 21500
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 0.5 Nm
Torque TQ 0.5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
