R166.0KF-D10-D0812-2B

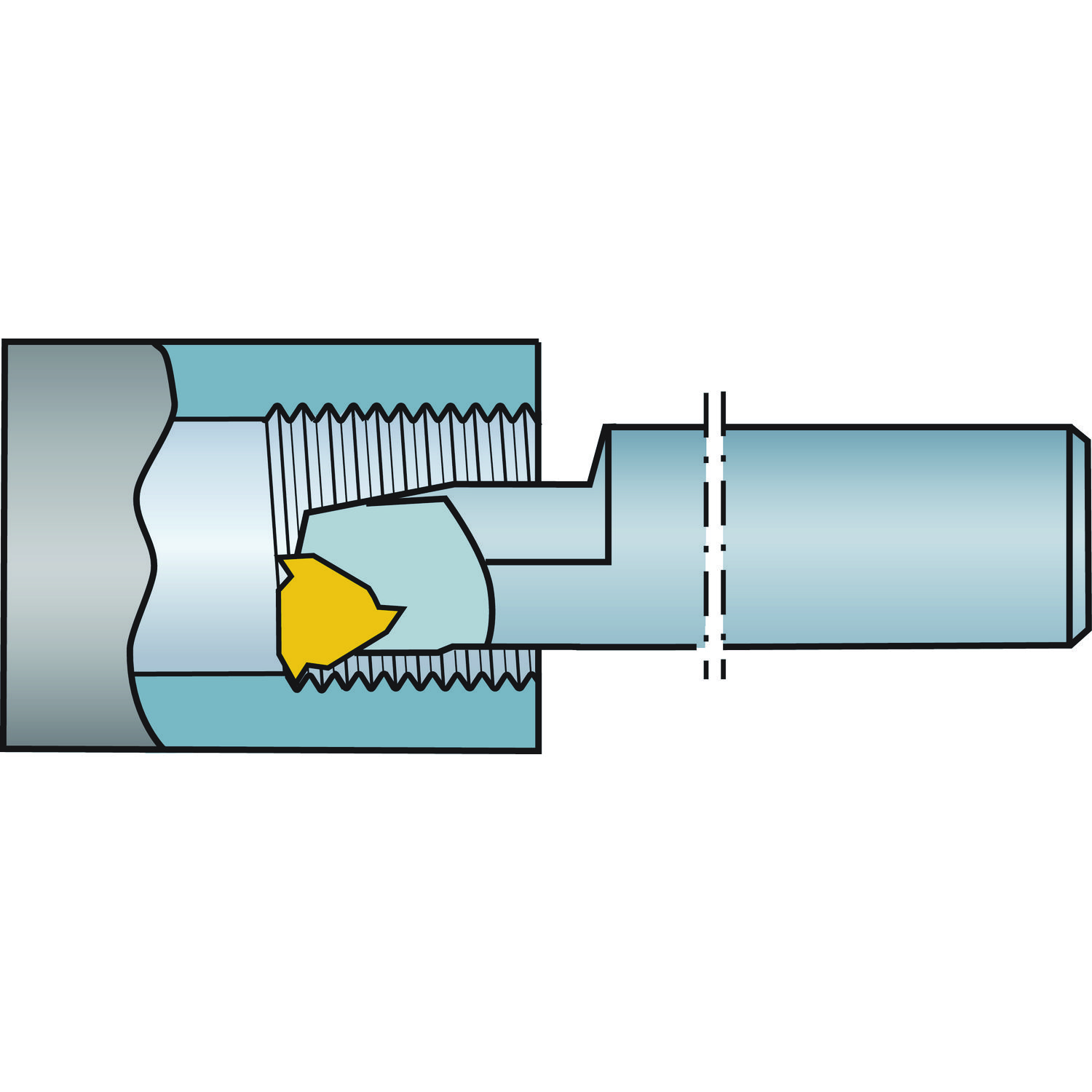

Barra de mandrilar T-Max® U-Lock para torneamento de roscas

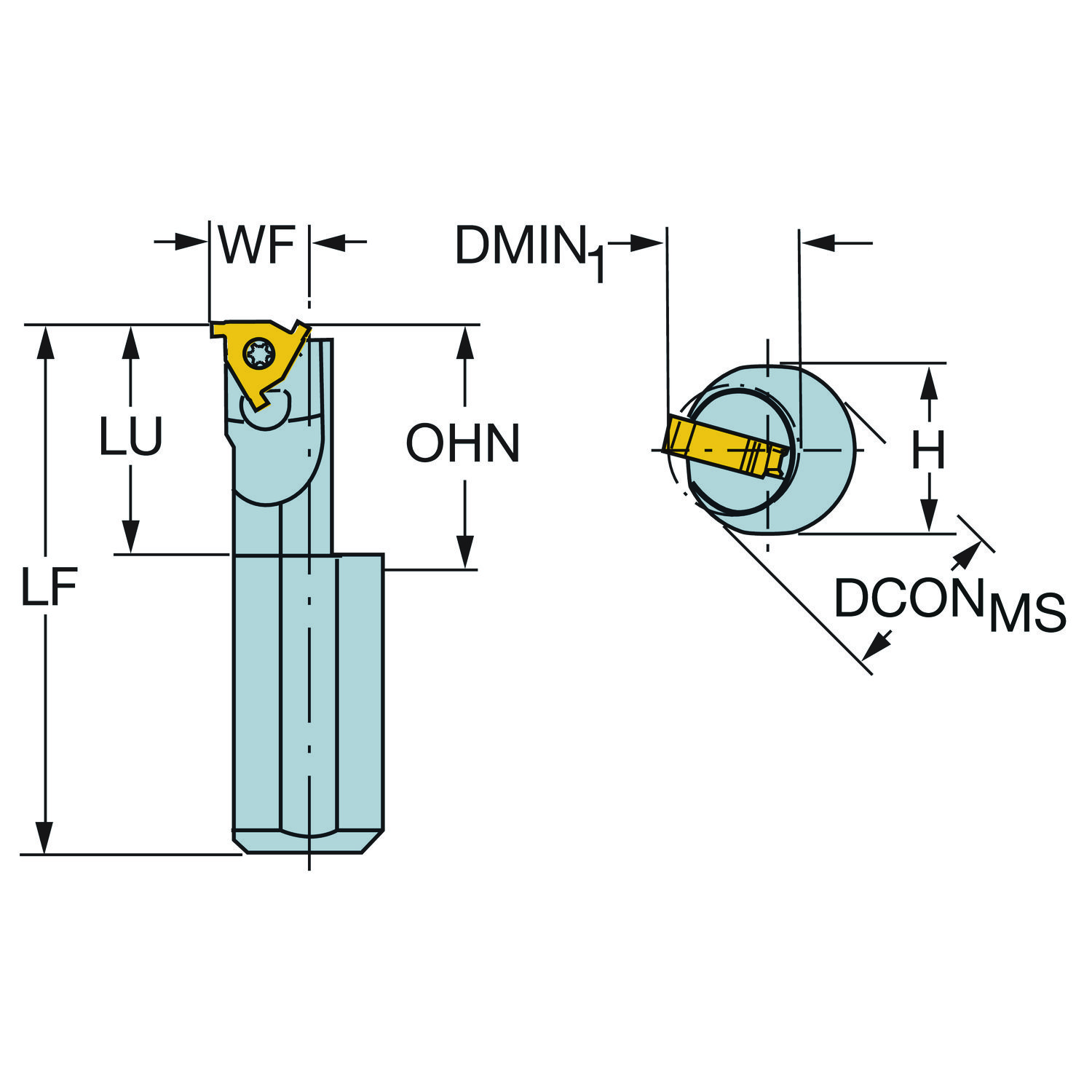

Ferramenta para torneamento · comprimento funcional 127 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- R166.0KF-D10-D0812-2B
- Código compactado
- R166.0KF-D10-D0812-2B
- Material ID
- 5742013
- Família
- Ferramentas
- Tipo
- Thread Turning Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 183.5 Gram
- EAN
- 80011929
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181003
- Origem
- IN
- Lançamento
- 25/03/1991
- CoroPak de lançamento
- 91.1
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 14.48 mm |
| Altura funcional | HF | 0 mm |
| ângulo de folga principal | AN | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| Balanço máximo | OHX | 47.63 mm |
| Balanço mínimo | OHN | 20.83 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 11 |
| Código do tamanho do assento da pastilha | SSC_N | 1/4 |
| Código do tipo de fixação | MTP | clamp with screw through hole |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento de fixação | LSCMS | 79.38 mm |
| Comprimento funcional | LF | 127 mm |
| Comprimento total | OAL | 127 mm |
| Comprimento util | LU | 20.8 mm |
| Diâmetro da conexão | DCONMS | 15.88 mm |
| Diâmetro do corpo | BD | 15.88 mm |
| Diâmetro mínimo do furo | DMIN | 12.7 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cylindrical shank w/ 3 flats -inch: 5/8 |
| Identificação da pastilha padrão | MIID | R166.0L-11.. |
| Insert included angle | EPSR | 60 |
| Largura funcional | WF | 10.01 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | U-Lock -internal size 11 (R166.0L-11) |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 0.9 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 29 no catálogo
R166.0L-11MM01-050 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11MM01-075 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11MM01-100 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11MM01-100 4125 Pastilha T-Max® U-Lock para torneamento de roscas R166.0L-11MM01-125 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11MM01-150 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11MM01-150 4125 Pastilha T-Max® U-Lock para torneamento de roscas R166.0L-11MM01-175 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11MM01-200 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11MM01-200 4125 Pastilha T-Max® U-Lock para torneamento de roscas
R166.0L-11NT01F140 1020 Pastilha T-Max® U-Lock para torneamento de roscas R166.0L-11NT01F180 1020 Pastilha T-Max® U-Lock para torneamento de roscas
R166.0L-11UN01-140 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11UN01-160 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11UN01-180 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11UN01-200 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11UN01-240 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11UN01-280 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11UN01-320 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11VM01-001 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11VM01-001 4125 Pastilha T-Max® U-Lock para torneamento de roscas R166.0L-11VM01C001 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11VW01-001 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11VW01-001 4125 Pastilha T-Max® U-Lock para torneamento de roscas R166.0L-11WH01-140 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11WH01-140 4125 Pastilha T-Max® U-Lock para torneamento de roscas R166.0L-11WH01-190 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11WH01-190 4125 Pastilha T-Max® U-Lock para torneamento de roscas R166.0L-11WH01-200 1020 Pastilha T-Max® U-Lock para torneamento de roscas Nada com esse termo. Tente só o início do código.
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 21 no catálogo
132N-25A10 Luva cilindrica
A393.CF-20 10 52 Luva cilindrica A393.CF-25 10 56 Luva cilindrica
A393.CG-25 10 56 Luva cilindrica A393.CG-32 10 60 Luva cilindrica
A393.CGS-20 10 52 Luva cilindrica A393.CGS-25 10 56 Luva cilindrica A393.CGS-32 10 60 Luva cilindrica
AA3B27-40 15 080 CAT-V para adaptador ISO 9766
C3-131-00050-625 Coromant Capto® para adaptador com haste cilíndrica
C4-131-00050-625 Coromant Capto® para adaptador com haste cilíndrica
C4-A391.19-15 112 Coromant Capto® para mandril com fixação térmica
C5-131-00060-625 Coromant Capto® para adaptador com haste cilíndrica
C6-131-00065-625 Coromant Capto® para adaptador com haste cilíndrica
C6-A391.19-15 085 Coromant Capto® para mandril com fixação térmica
C8-A391.19-15 095 Coromant Capto® para mandril com fixação térmica
EF-A16-A10 Bucha cilíndrica com posicionamento Easy-Fix EF-A20-A10 Bucha cilíndrica com posicionamento Easy-Fix EF-A24-A10 Bucha cilíndrica com posicionamento Easy-Fix
HA06-A-SH16-S-120 HSK para mandril iLock com fixação térmica HA10-A-SH16-S-120 HSK para mandril iLock com fixação térmica Nada com esse termo. Tente só o início do código.
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
