R166.0L-11NT01F180 1020
Pastilha T-Max® U-Lock para torneamento de roscas

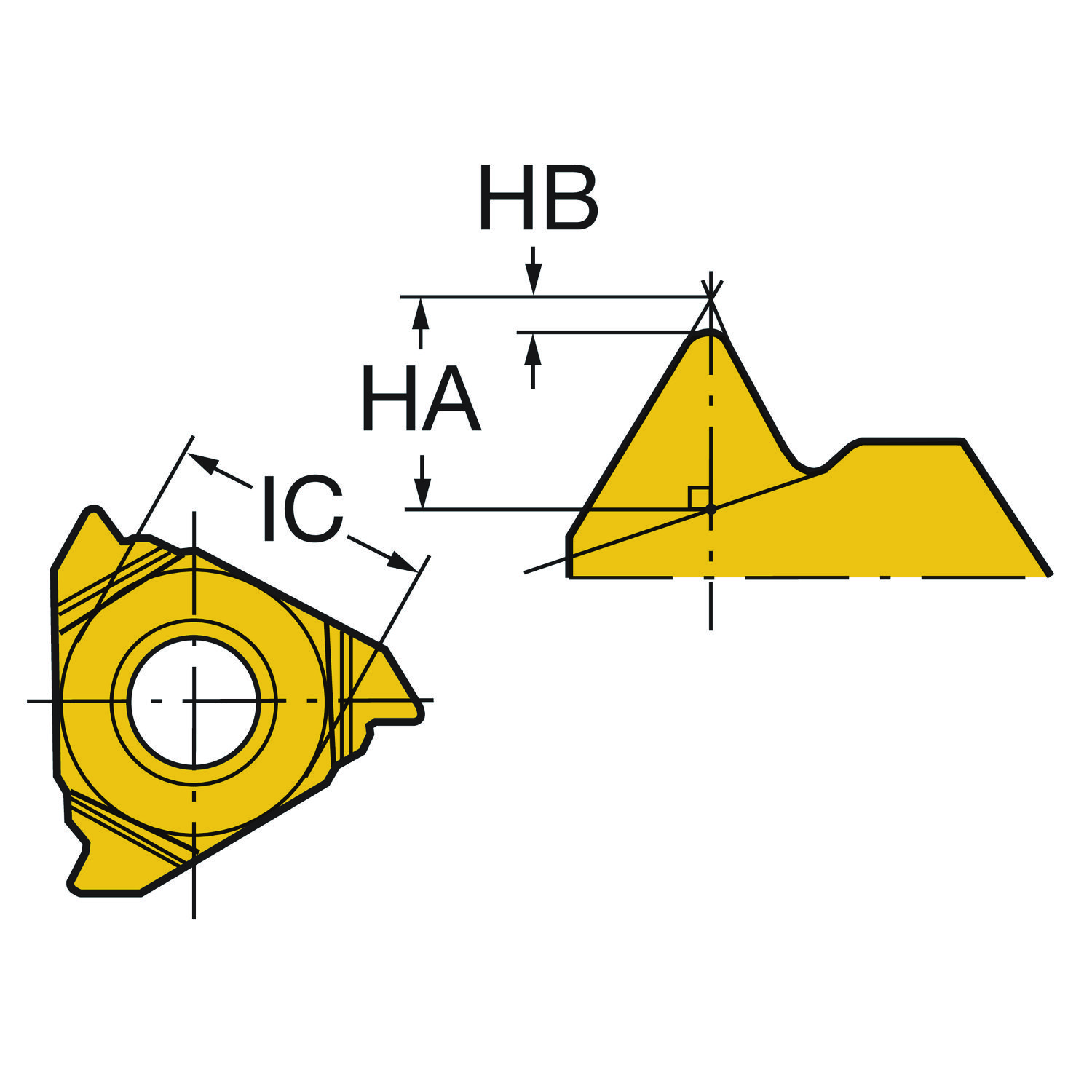

Pastilha geradora de perfil para aço inoxidável (ISO M) · classe 1020 com cobertura PVD · círculo inscrito 6,35 mm, espessura 3,18 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.
Classe 1020
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
Dados principais
- Código ISO
- R166.0L-11NT01F180 1020
- Código compactado
- R166.0L-11NT01F1801020
- Material ID
- 5742040
- Família
- Pastilhas
- Tipo
- Threading insert
- Classe
- 1020
- Cobertura
- TIN
- Processo de cobertura
- PVD
- Substrato
- WC
- Material ISO principal
- M
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário (kg)
- 1.11 Gram
- EAN
- 10927243
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182108
- Origem
- SE
- Lançamento
- 22/04/1996
- CoroPak de lançamento
- 96.2
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 110 m/min
- Profundidade de corte
- 1,06 mm
- Vida da ferramenta
- 900 s
Para Aço inoxidável · Rosqueamento. Ajuste pela sua máquina e fixação na calculadora.
Rosqueamento
| Material | vc m/min | ap mm | NAP | Vida |
|---|---|---|---|---|
| M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB | 110 | 1,06 | 8 | 900 s |
| P Aço 1ª escolha P2.1.Z.AN · 175 HB | 125 | 1,06 | 8 | 900 s |
| K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB | 110 | 1,06 | 9 | 900 s |
| S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB | 13 | 1,06 | 9 | 900 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura teórica da rosca | HA | 1.14 mm |
| Classe | GRADE | 1020 |
| Código de condições da aresta de corte | CECC | sharp |
| Código de montagem da pastilha | IFS | Partly cylindrical, 40-60 deg countersink on one or two sides |
| Código do tamanho do assento da pastilha | SSC_M | 11 |
| Código do tamanho do assento da pastilha | SSC_N | 1/4 |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | F |
| Diâmetro do círculo inscrito | IC | 6.35 mm |
| Diâmetro do furo de fixação | D1 | 2.38 mm |
| Espessura da pastilha | S | 3.18 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | U Lock 166/154 -internal size 11R |
| Insert included angle | EPSR | 60 |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| ISO nível de classificação de material Primário | TMC1 | M |
| ISO nível de classificação de material Secundário | TMC1 | P |
| ISO nível de classificação de material Todos | TMC1 | PMKNSH |
| Número de arestas de corte | CEDC | 3 |
| Numero standard | STDNO_1 | ANSI B.1.20.1-1983 |
| Quantidade de dentes | NT | 1 |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | single sided |
| Roscas por polegadas | TPI | 18 |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo de formato de rosca | THFT | NPT 60° |
| Tipo de perfil da rosca | TPT | full profile |
| Tipo de rosca | TTP | internal |
