C3-R166.0KF-12050-11

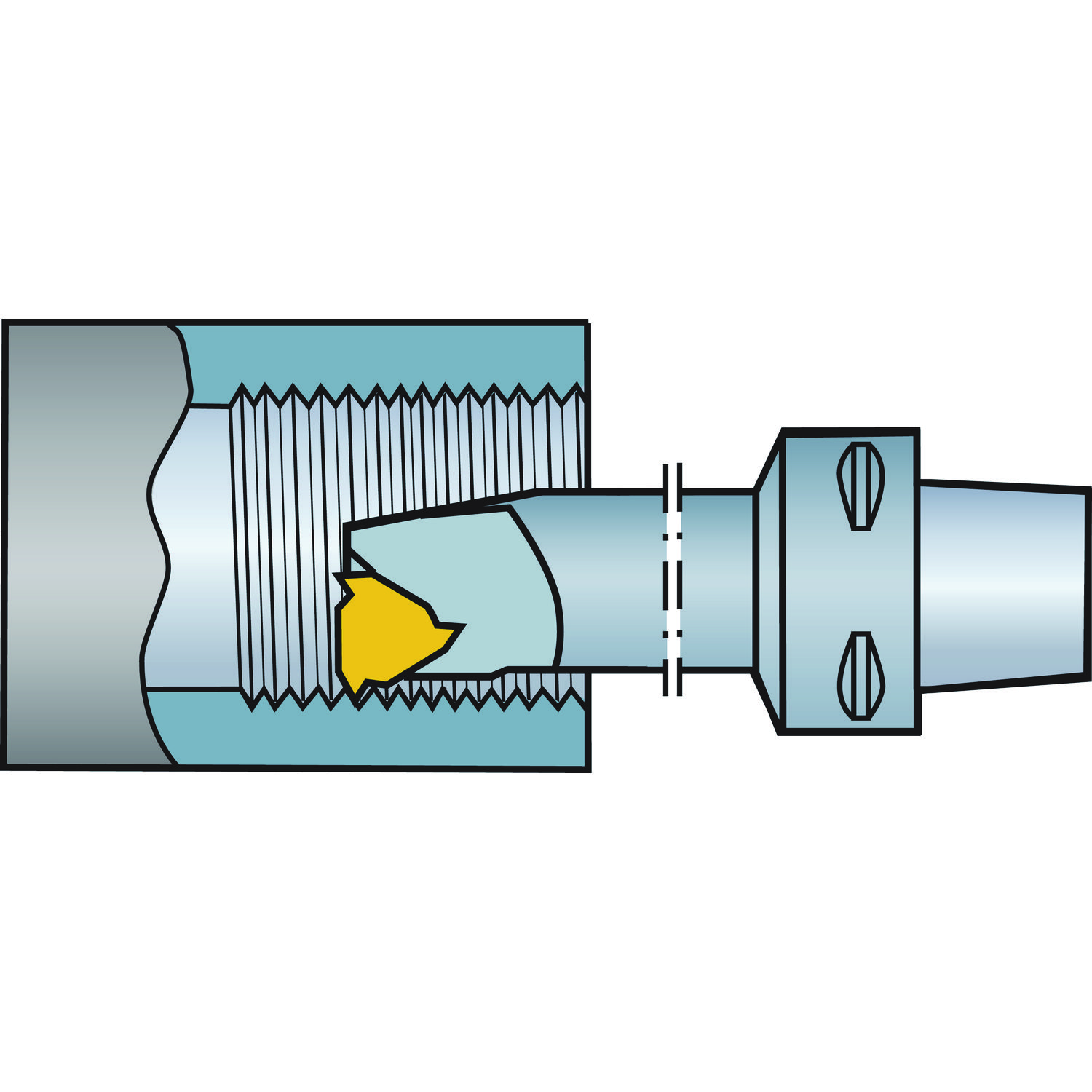

Unidade de corte T-Max® U-Lock para torneamento de roscas

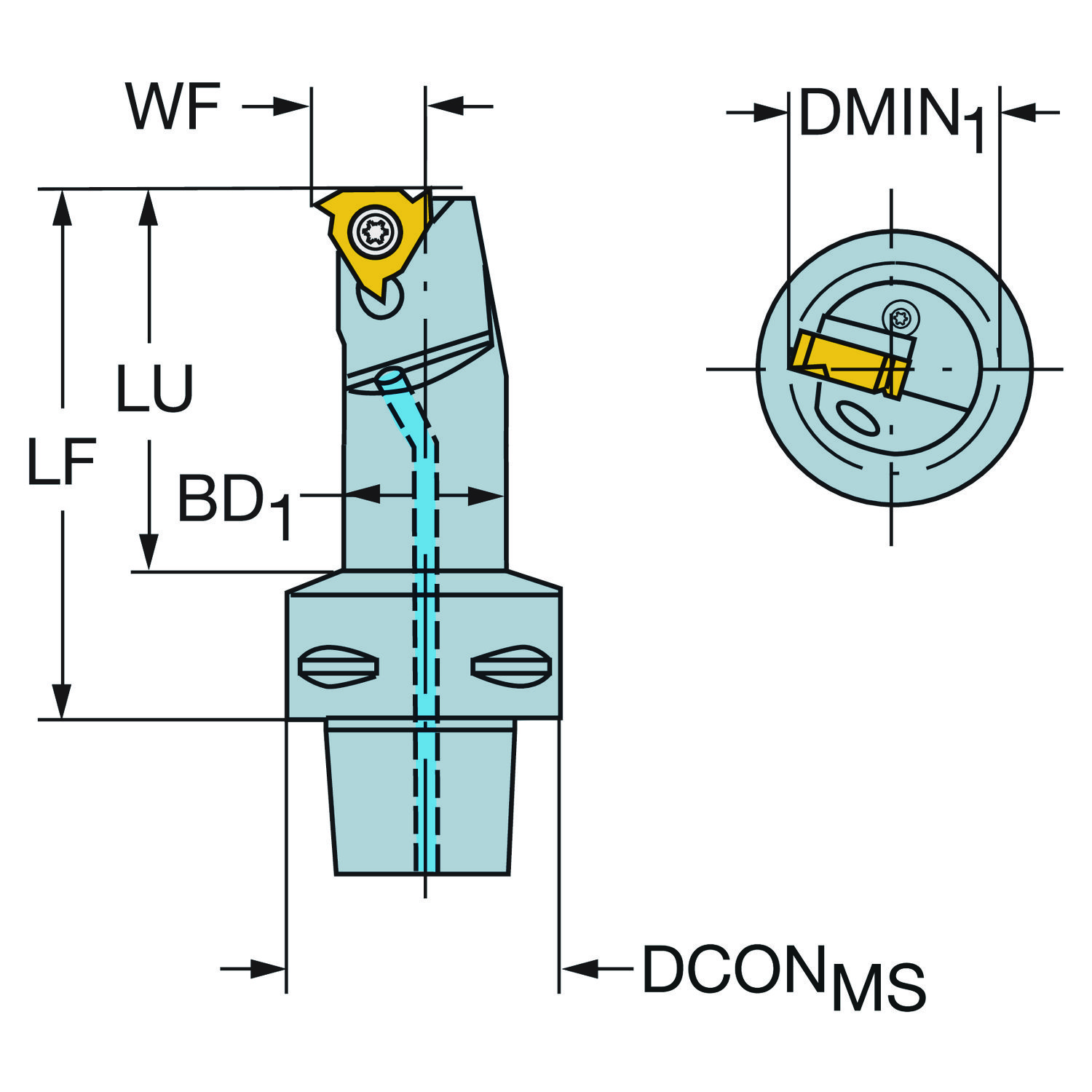

Ferramenta para torneamento · comprimento funcional 50 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C3-R166.0KF-12050-11
- Código compactado
- C3-R166.0KF-12050-11
- Material ID
- 5727119
- Família
- Ferramentas
- Tipo
- Thread Turning Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 191.3 Gram
- EAN
- 10535011
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181011
- Origem
- SE
- Lançamento
- 18/05/1992
- CoroPak de lançamento
- 92.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| ângulo de folga principal | AN | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| Balanço máximo | OHX | 50 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 11 |
| Código do tamanho do assento da pastilha | SSC_N | 1/4 |
| Código do tipo de fixação | MTP | clamp with screw through hole |
| Código para tipo entrada da refrigeração | CNSC | axial concentric and radial entry |
| Comprimento funcional | LF | 50 mm |
| Comprimento total | OAL | 69 mm |
| Comprimento util | LU | 33 mm |
| Diâmetro da conexão | DCONMS | 32 mm |
| Diâmetro do corpo | BD | 16 mm |
| Diâmetro mínimo do furo | DMIN | 20 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (bolt and segment clamping) -size C3 |
| Identificação da pastilha padrão | MIID | R166.0L-11.. |
| Insert included angle | EPSR | 60 |
| Largura funcional | WF | 12 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | U-Lock -internal size 11 (R166.0L-11) |
| Pressão de refrigeração | CP | 10 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 0.9 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 29 no catálogo
R166.0L-11MM01-050 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11MM01-075 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11MM01-100 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11MM01-100 4125 Pastilha T-Max® U-Lock para torneamento de roscas R166.0L-11MM01-125 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11MM01-150 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11MM01-150 4125 Pastilha T-Max® U-Lock para torneamento de roscas R166.0L-11MM01-175 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11MM01-200 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11MM01-200 4125 Pastilha T-Max® U-Lock para torneamento de roscas
R166.0L-11NT01F140 1020 Pastilha T-Max® U-Lock para torneamento de roscas R166.0L-11NT01F180 1020 Pastilha T-Max® U-Lock para torneamento de roscas
R166.0L-11UN01-140 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11UN01-160 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11UN01-180 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11UN01-200 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11UN01-240 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11UN01-280 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11UN01-320 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11VM01-001 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11VM01-001 4125 Pastilha T-Max® U-Lock para torneamento de roscas R166.0L-11VM01C001 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11VW01-001 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11VW01-001 4125 Pastilha T-Max® U-Lock para torneamento de roscas R166.0L-11WH01-140 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11WH01-140 4125 Pastilha T-Max® U-Lock para torneamento de roscas R166.0L-11WH01-190 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado R166.0L-11WH01-190 4125 Pastilha T-Max® U-Lock para torneamento de roscas R166.0L-11WH01-200 1020 Pastilha T-Max® U-Lock para torneamento de roscas Nada com esse termo. Tente só o início do código.

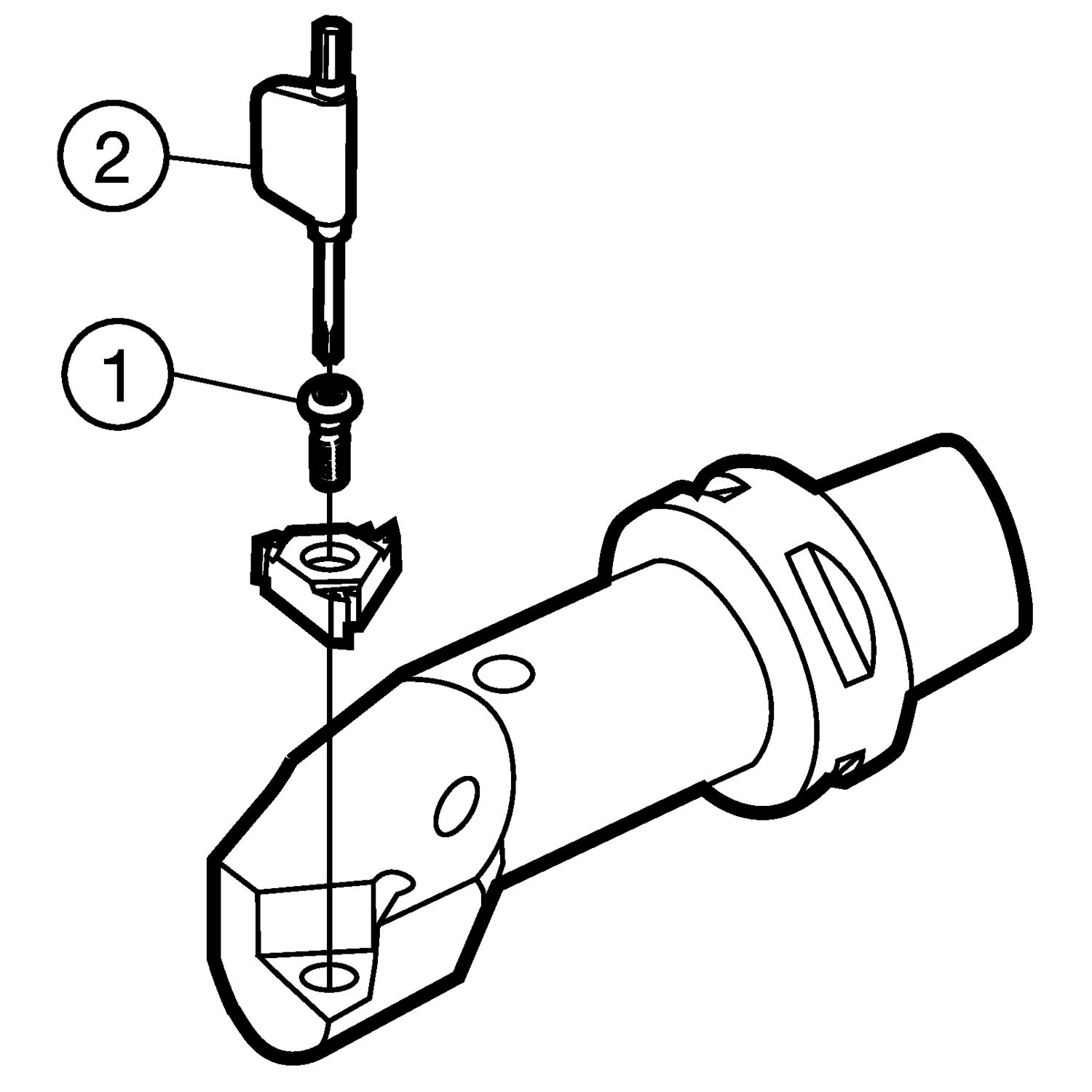

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 020-03 Últimos produtos visitados
