Ferramentas · Torneamento de rosca — intercambiável
C4-R166.0KFZ12060-11

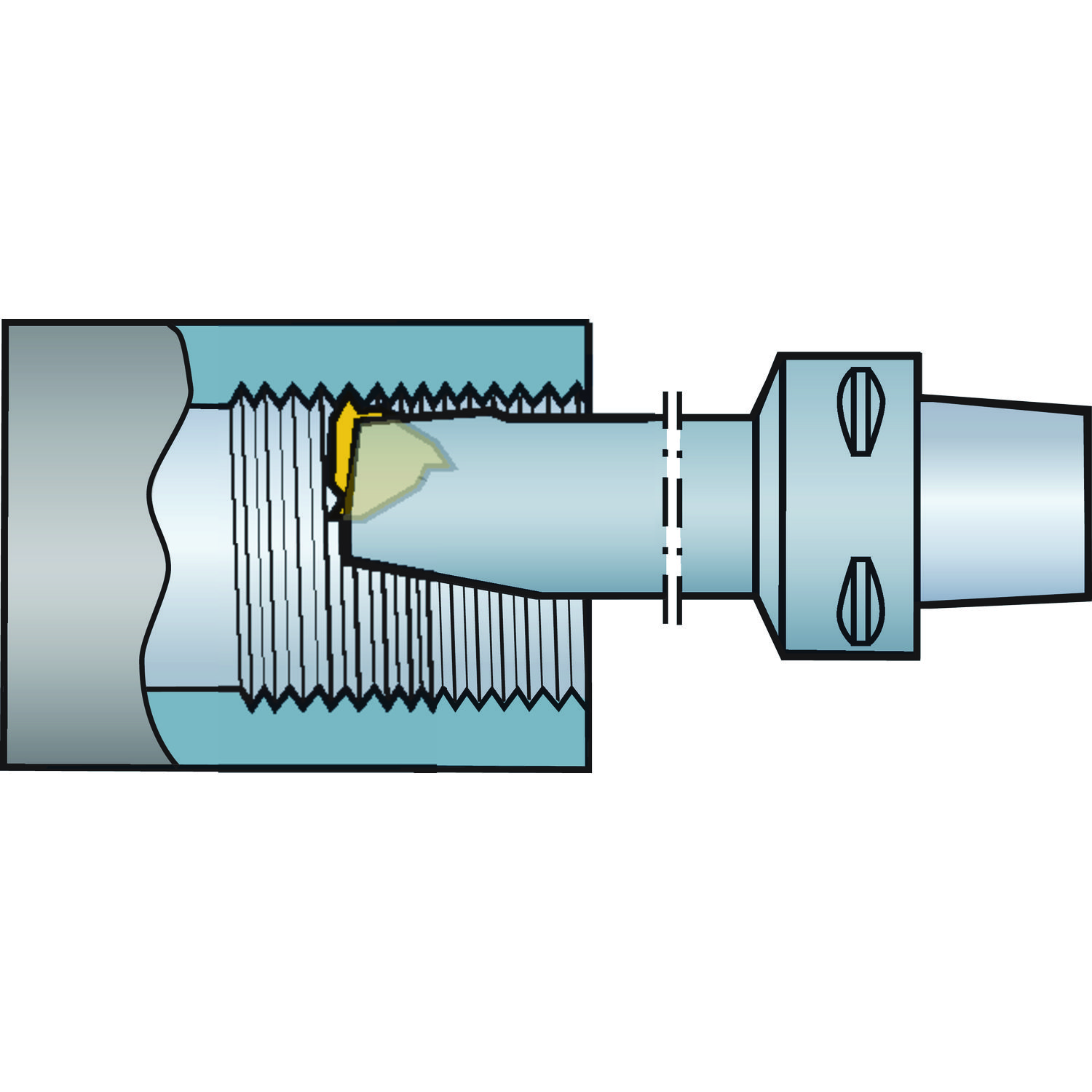

Unidade de corte T-Max® U-Lock para torneamento de roscas
Ferramenta para torneamento · comprimento funcional 60 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C4-R166.0KFZ12060-11.
Casos práticos da Hailtools
CoroChuck® 970Caso prático da Hailtools · Roscamento · com vídeo · mesma operação
CoroThread® 266Caso prático da Hailtools · Roscamento · com vídeo · mesma operaçãoVídeos
Torneamento de roscas externasHailtools · Academia da Usinagem · YouTube · mesma operação
Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação
Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação
Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre T-Max U · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- C4-R166.0KFZ12060-11
- Código compactado
- C4-R166.0KFZ12060-11
- Material ID
- 5728391
- Família
- Ferramentas
- Tipo
- Torneamento de rosca — intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 340 g
- EAN
- 10591512
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181011
- Origem
- SE
- Lançamento
- 24/02/1992
- CoroPak de lançamento
- 92.1
Arquivos CAD
- STP básico 75546389.stp
- STP detalhado 75546390.stp
- DXF 2D 75546388.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5513 020-03 Parafuso da pastilha
- 1 × 5680 051-02 Chave
- 1 × 5680 084-18 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

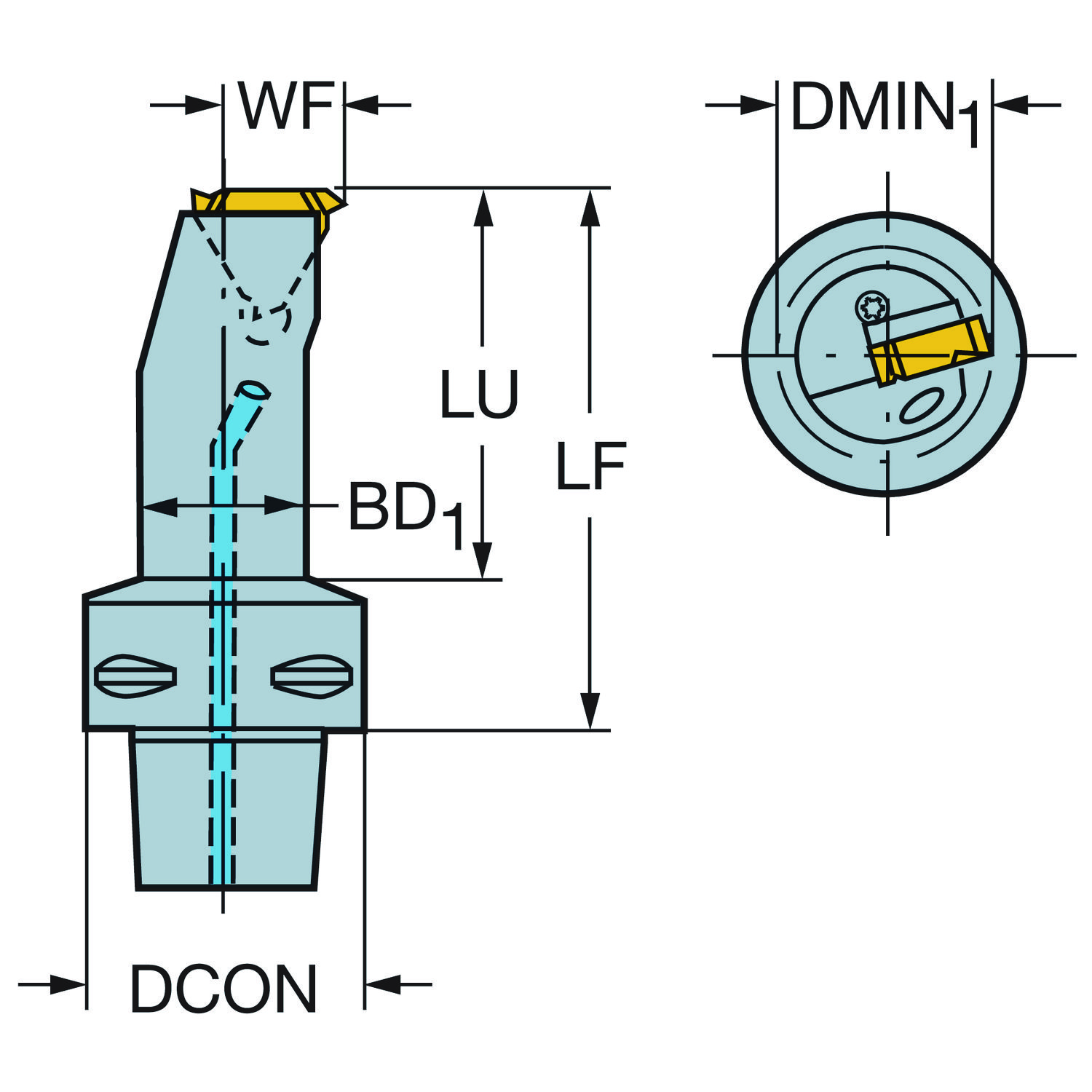

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| Ângulo da ponta da pastilha | EPSR | 60 |
| Ângulo de folga principal | AN | 0 |
| Ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| Balanço máximo | OHX | 60 mm |
| Código do material do corpo | BMC | Aço |
| Código do tamanho do assento da pastilha | SSC_M | 11 |
| Código do tamanho do assento da pastilha | SSC_N | 1/4 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento funcional | LF | 60 mm |
| Comprimento total | OAL | 84 mm |
| Comprimento util | LU | 37 mm |
| Diâmetro da conexão | DCONMS | 40 mm |
| Diâmetro do corpo | BD | 16 mm |
| Diâmetro mínimo do furo | DMIN | 20 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C4 |
| Identificação da pastilha padrão | MIID | R166.0L-11.. |
| Largura funcional | WF | 12 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | U-Lock — tamanho interno 11 (R166.0L-11) |
| Pressão de refrigeração | CP | 10 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 0.9 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 29 no catálogo
R166.0L-11MM01-050 1020 Pastilha T-Max® U-Lock para torneamento de roscas Entrega imediata Recomendado
R166.0L-11MM01-150 1020 Pastilha T-Max® U-Lock para torneamento de roscas Entrega imediata Recomendado
R166.0L-11MM01-200 1020 Pastilha T-Max® U-Lock para torneamento de roscas Entrega imediata Recomendado
R166.0L-11UN01-160 1020 Pastilha T-Max® U-Lock para torneamento de roscas Entrega imediata Recomendado
R166.0L-11VM01-001 1020 Pastilha T-Max® U-Lock para torneamento de roscas Entrega imediata Recomendado
R166.0L-11MM01-075 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11MM01-100 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11MM01-100 4125 Pastilha T-Max® U-Lock para torneamento de roscas
R166.0L-11MM01-125 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11MM01-150 4125 Pastilha T-Max® U-Lock para torneamento de roscas
R166.0L-11MM01-175 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11MM01-200 4125 Pastilha T-Max® U-Lock para torneamento de roscas
R166.0L-11NT01F140 1020 Pastilha T-Max® U-Lock para torneamento de roscas
R166.0L-11NT01F180 1020 Pastilha T-Max® U-Lock para torneamento de roscas
R166.0L-11UN01-140 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11UN01-180 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11UN01-200 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11UN01-240 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11UN01-280 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11UN01-320 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11VM01-001 4125 Pastilha T-Max® U-Lock para torneamento de roscas
R166.0L-11VM01C001 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11VW01-001 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11VW01-001 4125 Pastilha T-Max® U-Lock para torneamento de roscas
R166.0L-11WH01-140 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11WH01-140 4125 Pastilha T-Max® U-Lock para torneamento de roscas
R166.0L-11WH01-190 1020 Pastilha T-Max® U-Lock para torneamento de roscas Recomendado
R166.0L-11WH01-190 4125 Pastilha T-Max® U-Lock para torneamento de roscas
R166.0L-11WH01-200 1020 Pastilha T-Max® U-Lock para torneamento de roscas Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
266RFA-2020-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas Recomendado
266RFA-2525-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas Recomendado
266RFG-2020-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas Recomendado
266RFG-2525-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas Recomendado
266RKF-20-16-R Barra de mandrilar CoroThread® 266 para torneamento de roscas Recomendado
266RFA-1616-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas Recomendado
266RFG-1616-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas Recomendado
266RKF-16-16-R Barra de mandrilar CoroThread® 266 para torneamento de roscas Recomendado
266RKF-25-16-R Barra de mandrilar CoroThread® 266 para torneamento de roscas Recomendado
QSM12-266LFA-16A Ferramenta CoroThread 266 QSM para torneamento de roscas Recomendado
QSM12-266RFA-16A Ferramenta CoroThread 266 QSM para torneamento de roscas Recomendado
QSM16-266LFA-16A Ferramenta CoroThread 266 QSM para torneamento de roscas Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
