Adaptação · Adaptador estacionário — reto
MS-R151.2-4331
Lâmina T-Max® Q-Cut MS para cortes

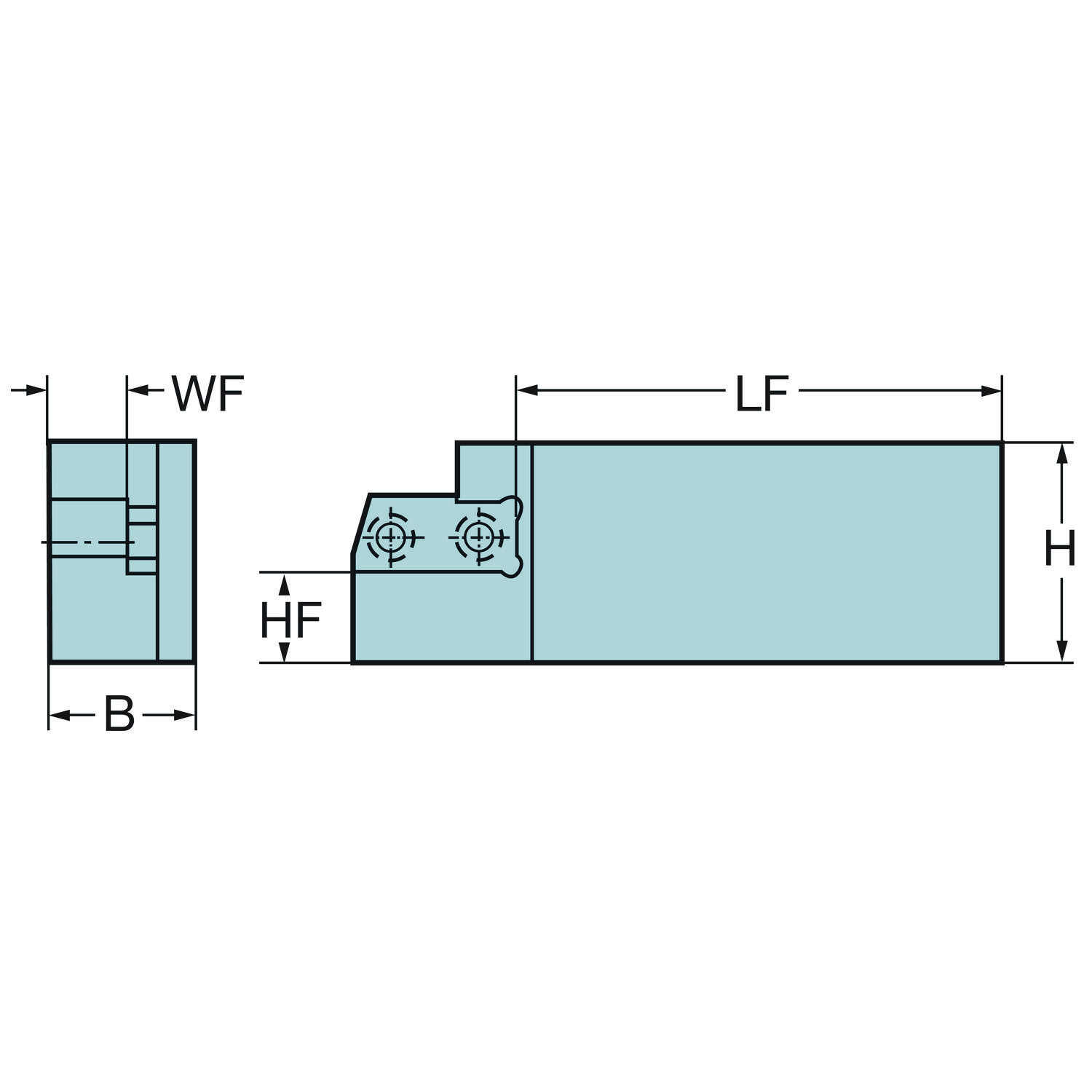

Item de adaptação. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para MS-R151.2-4331.
Catálogo de sangramento e canais 25.01Catálogo · Sandvik Coromant · PDF
T-Max and T-maxP SiAION 6160 Ceramic with ChipbreakerApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
T-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
T-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no site
A3-TmaxP-railway-turningApresentação · CoroPak 15.1 · Sandvik Coromant · ler no siteVídeos
CoroCut® 2 - Amazingly safe, amazingly versatileSandvik Coromant · YouTube · mesma operação
CoroCut® 2 - Sharper cuts.Tighter tolerancesSandvik Coromant · YouTube · mesma operação
Gear up for the future with CoroCut® 2Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre T-Max Q · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- MS-R151.2-4331
- Código compactado
- MS-R151.2-4331
- Material ID
- 5735771
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Peso unitário
- 2,076 kg
- EAN
- 80015136
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Lançamento
- 02/01/1995
- CoroPak de lançamento
- 95.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 42.926 mm |
| Altura funcional | HF_1 | 12.192 mm |
| Altura radial do corpo | RADH | 12.2 mm |
| Altura total | OAH | 42.926 mm |
| Balanço máximo | OHX | 82 mm |
| Balanço mínimo | OHN | 72 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento de fixação | LSCMS | 140 mm |
| Comprimento funcional | LF_1 | 165.1 mm |
| Comprimento total | OAL | 212.91 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste retangular — tamanho MS 4331 |
| Direção de interface de adaptação da peça | ADINTWS | Multi-fuso lâmina -tipo MS — tamanho -Coromant |
| Largura da haste | B | 31.75 mm |
| Largura funcional | WF_1 | 14.198 mm |
| Largura radial do corpo | RADW | 14.2 mm |
| Largura total | OAW | 31.75 mm |
| Peso do item | WT | 2.076 kg |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
