MBG-08A-09L — Foto do produto

Foto do produto

Adaptação · Adaptador estacionário — angular

MBG-08A-09L

Haste retangular para adaptador CoroCut® MB

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
MBG-08A-09L
Código compactado
MBG-08A-09L
Material ID
6010155
Família
Adaptação
Tipo
Adaptador estacionário — angular
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
147 g
EAN
26010155
NCM
846610
UNSPSC
27112807
eCl@ss 13
21022035
Origem
TR
Lançamento
22/02/2011
CoroPak de lançamento
11.1

Arquivos CAD

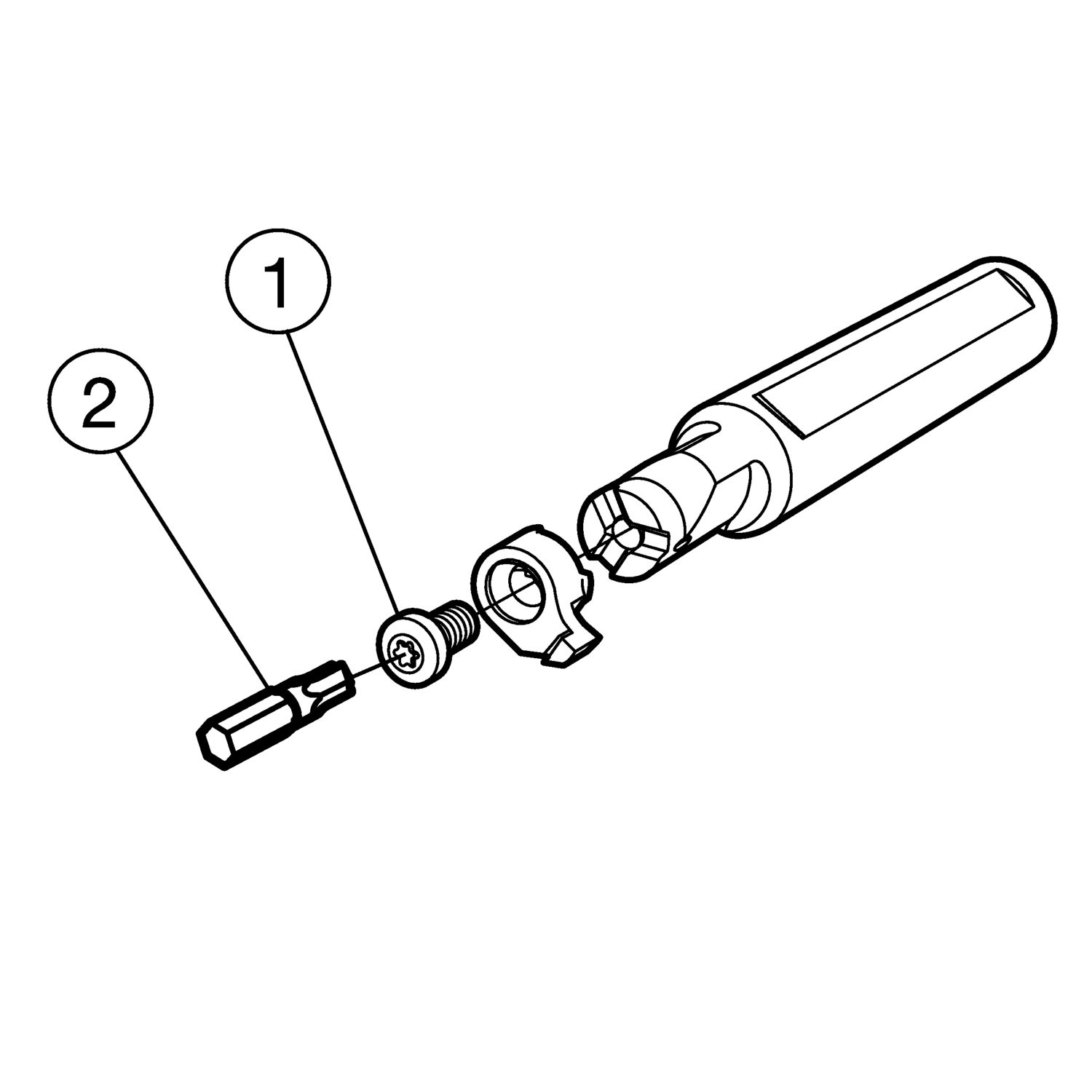

Itens inclusos

  • 1 × 5513 039-02 Parafuso
  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

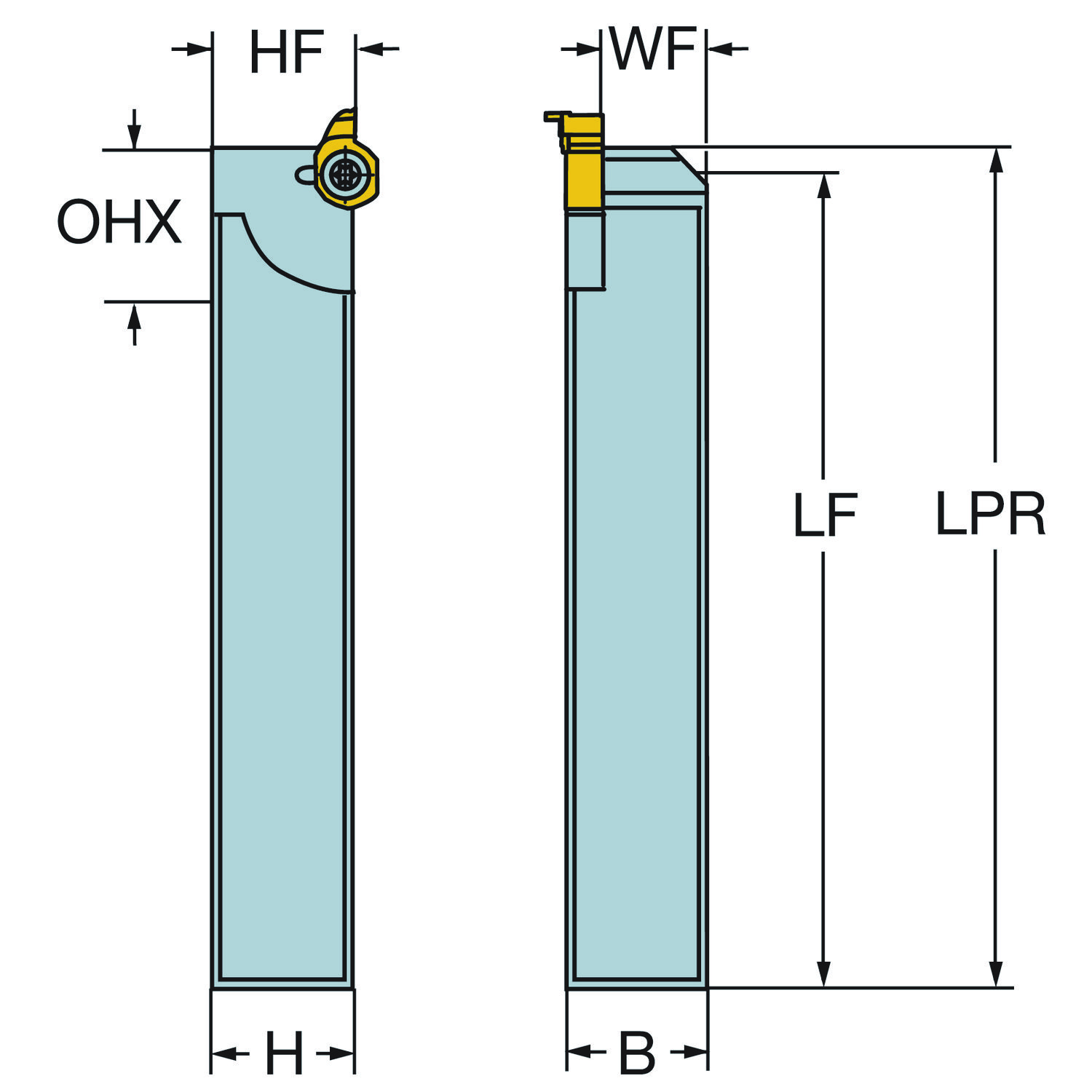

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 12.7 mm
Balanço máximo OHX 20 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento da saliência LPR 100 mm
Comprimento de fixação LSCMS 80 mm
Comprimento funcional LF_1 95.5 mm
Diâmetro da conexão DCONWS 9 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — polegada: 1/2 x 1/2
Direção de interface de adaptação da peça ADINTWS CoroCut MB — tamanho 09
Largura da haste B 12.7 mm
Largura funcional WF_1 15.8 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 1.5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
