MB-09G300-00-17L 1025

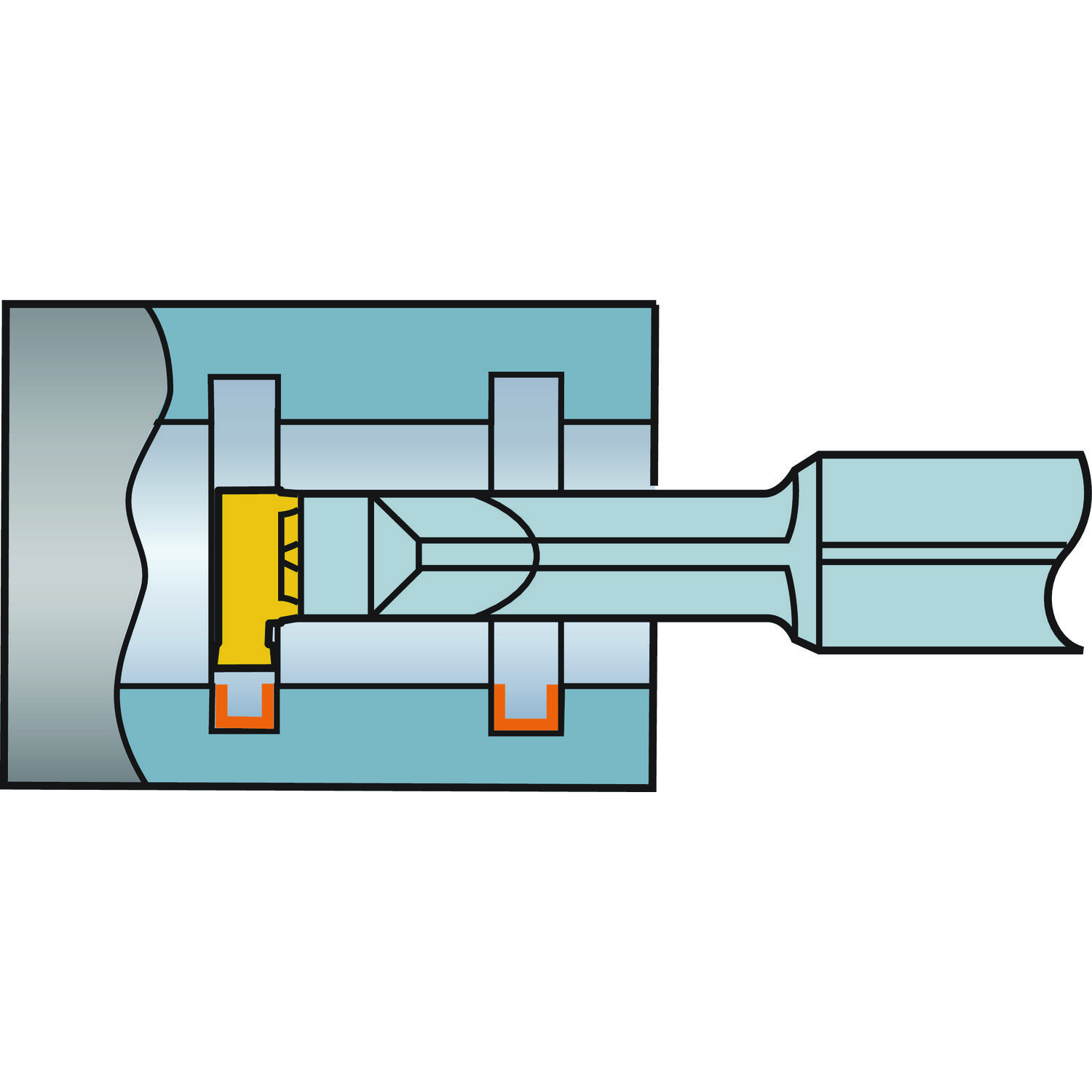

Cabeça CoroCut® MB inteiriça de metal duro para usinagem de canais
Ferramenta para torneamento para aço (ISO P) · classe 1025 com cobertura PVD · comprimento funcional 5,2 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.
Classe 1025 Preço na loja
Entrega imediata
R$247,95 a unidade · pacote com 5. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- MB-09G300-00-17L 1025
- Código compactado
- MB-09G300-00-17L1025
- Material ID
- 5735851
- Família
- Ferramentas
- Tipo
- Radial P&G Solid
- Classe
- 1025
- Cobertura
- TIALN+TIN
- Processo de cobertura
- PVD
- Substrato
- WC
- Material ISO principal
- P
- Quantidade por embalagem
- 5
- Quantidade mínima
- 5
- Peso unitário (kg)
- 6.0 Gram
- EAN
- 12067182
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21181105
- Origem
- FR
- Lançamento
- 15/08/2005
- CoroPak de lançamento
- 05.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 185 m/min
- Avanço por rotação
- 0,02 mm/r
- Espessura máxima do cavaco
- 0,02 mm/r
- Vida da ferramenta
- 900 s
Para Aço · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.
Sangramento e canais · Primary (Radial) KAPR 90°
| Material | vc m/min | fn mm/r | hex mm/r | Vida |
|---|---|---|---|---|
| P Aço 1ª escolha P2.1.Z.AN · 175 HB | 185 (180 – 190) | 0,02 (0,02 – 0,03) | 0,02 (0,02 – 0,03) | 900 s |
| M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB | 160 (160 – 170) | 0,02 (0,02 – 0,03) | 0,02 (0,02 – 0,03) | 900 s |
| N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB | 290 (36 – 360) | 0,02 (0,02 – 0,03) | 0,02 (0,02 – 0,03) | 3.600 s |
| S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB | 40 (40 – 45) | 0,02 (0,02 – 0,03) | 0,02 (0,02 – 0,03) | 900 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

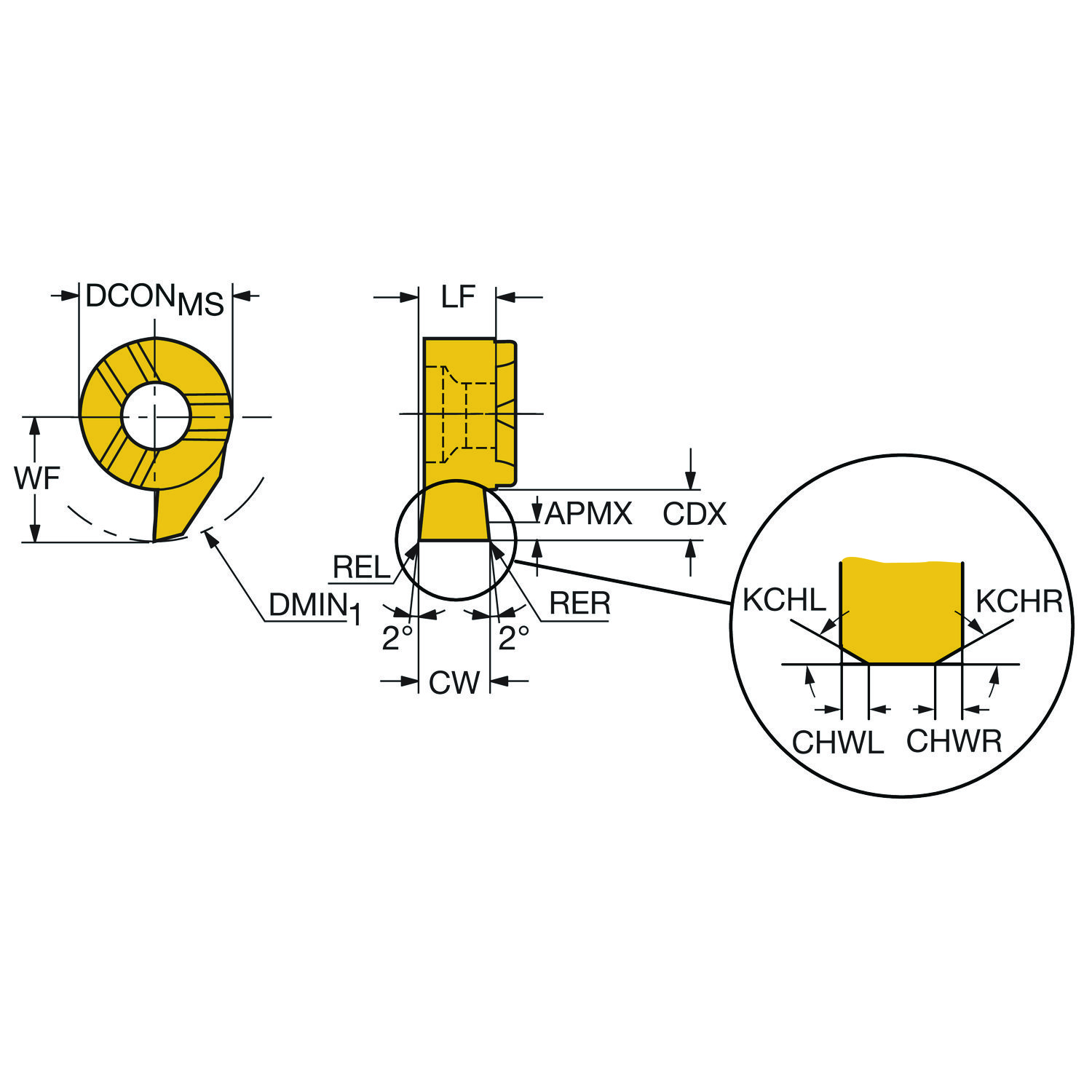

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| Balanço máximo | OHX | 5.2 mm |
| Classe | GRADE | 1025 |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento funcional | LF | 5.2 mm |
| Diâmetro da conexão | DCONMS | 9 mm |
| Diâmetro mínimo do furo | DMIN | 17 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CoroCut MB -size 09 |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| ISO nível de classificação de material Primário | TMC1 | P |
| ISO nível de classificação de material Secundário | TMC1 | M |
| ISO nível de classificação de material Todos | TMC1 | PMKNS |
| Largura de corte | CW | 3 mm |
| Largura do chanfro direito | CHWR | 0.04 mm |
| Largura do chanfro esquerdo | CHWL | 0.04 mm |
| Largura funcional | WF | 11.5 mm |
| Profundidade máxima de corte | CDX | 6.5 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
