Ferramentas · Corte e canal radial — intercambiável
LB151.22-24-30
Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
Ferramenta para torneamento · comprimento funcional 184,15 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Pedir alternativa à engenharia
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para LB151.22-24-30.
Catálogo de sangramento e canais 25.01Catálogo · Sandvik Coromant · PDF
T-Max and T-maxP SiAION 6160 Ceramic with ChipbreakerApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
T-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
T-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no site
A3-TmaxP-railway-turningApresentação · CoroPak 15.1 · Sandvik Coromant · ler no siteVídeos
CoroCut® 2 - Amazingly safe, amazingly versatileSandvik Coromant · YouTube · mesma operação
CoroCut® 2 - Sharper cuts.Tighter tolerancesSandvik Coromant · YouTube · mesma operação
Gear up for the future with CoroCut® 2Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre T-Max Q · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- LB151.22-24-30
- Código compactado
- LB151.22-24-30
- Material ID
- 5735155
- Família
- Ferramentas
- Tipo
- Corte e canal radial — intercambiável
- Peso unitário
- 1,88 kg
- EAN
- 80014133
- UNSPSC
- 27112809
- eCl@ss 13
- 21181004
- Lançamento
- 07/09/1992
- CoroPak de lançamento
- 92.3
Arquivos CAD
- DXF 2D 75022231.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

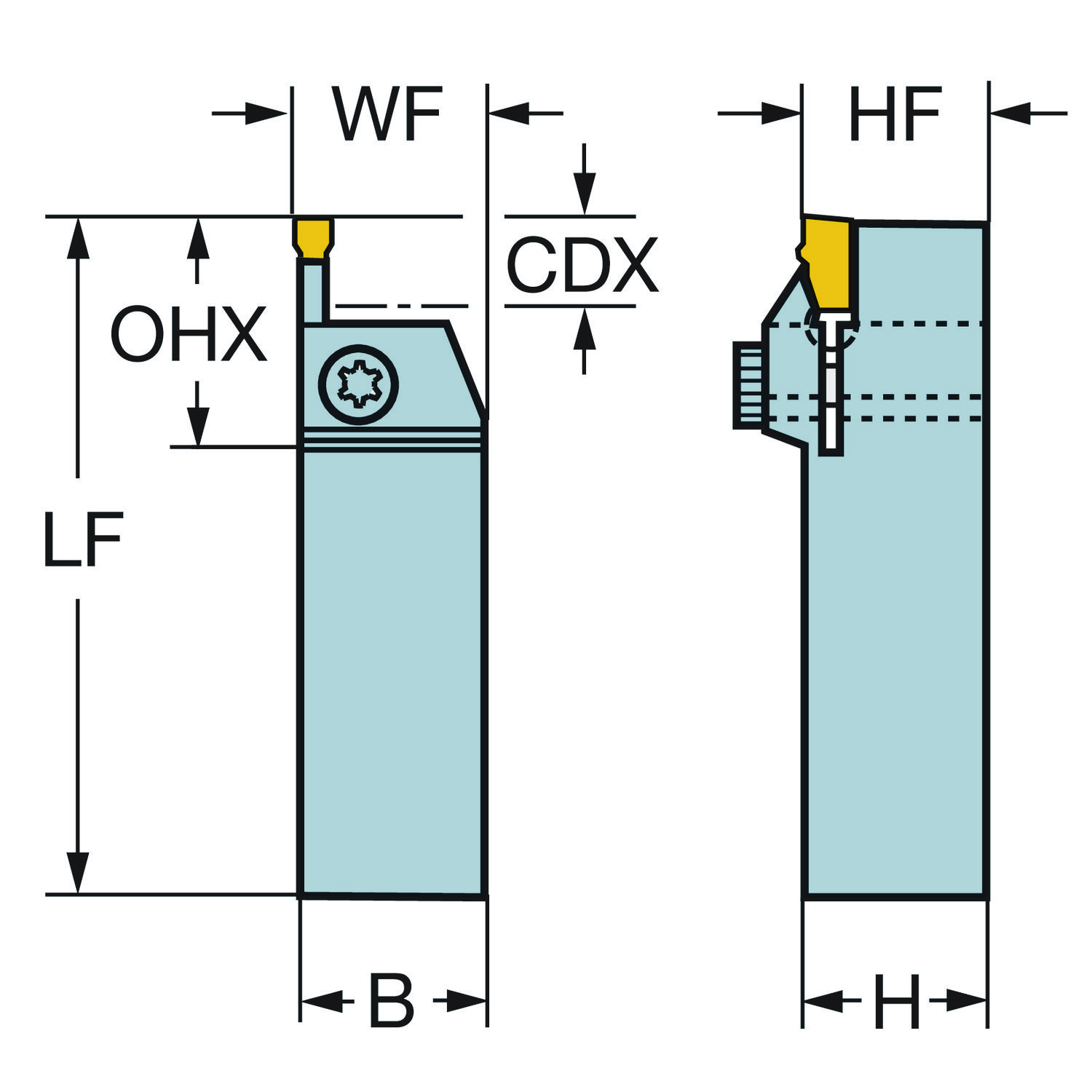

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 38.1 mm |
| Altura funcional | HF | 38.1 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Balanço máximo | OHX | 34.036 mm |
| Código do tamanho do assento da pastilha | SSC_M | 30 |
| Código do tamanho do assento da pastilha | SSC_N | 30 |
| Código do tipo de fixação | MTP | Grampo sobre a pastilha |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento funcional | LF | 184.15 mm |
| Comprimento total | OAL | 184.15 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste retangular — polegada: 1 1/2 x 1 1/2 |
| Largura da haste | B | 38.1 mm |
| Largura funcional | WF | 38.1 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | Q-Cut — tamanho 30 (N151.2-A156-30-4G) |
| Peso do item | WT | 1.88 kg |
| Profundidade máxima de corte | CDX | 8.89 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Torque | TQ | 2.5 Nm |
