Pastilhas · Pastilha de corte e canal
N151.2-300-30E-P CB20
Pastilha T-Max® Q-Cut para perfilamento

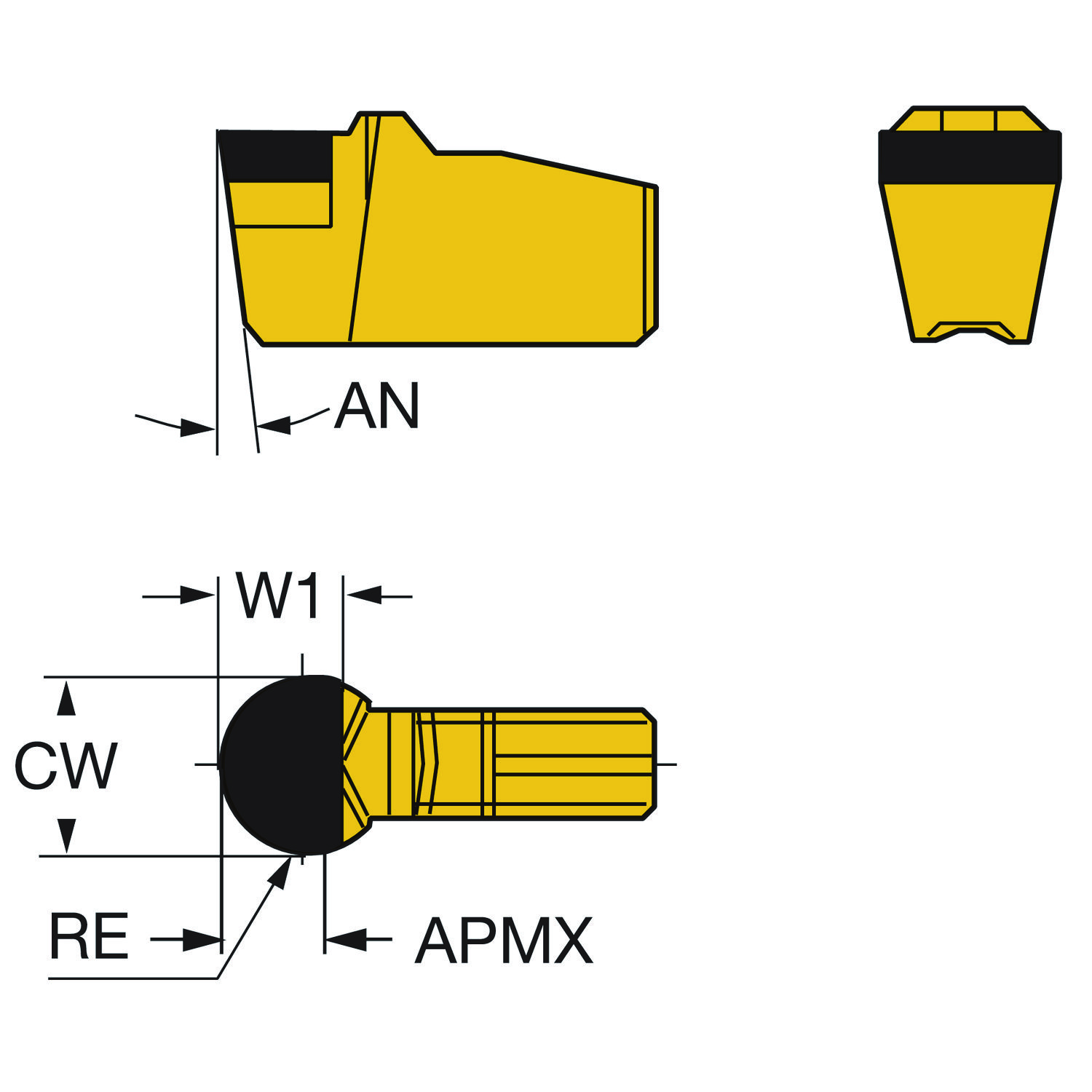

Pastilha geradora de perfil · classe CB20 com cobertura Uncoated Grade · raio de ponta 1,5 mm, espessura 6,787 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado Classe CB20
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Itens que a Sandvik Coromant indica como equivalentes a este (diferente da substituição oficial):
- N123F1-0300S01025 7015 — Pastilha CoroCut® 1-2 para perfilamento
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para N151.2-300-30E-P CB20.
Vídeos
CoroCut® 2 - Amazingly safe, amazingly versatileSandvik Coromant · YouTube · mesma operação
CoroCut® 2 - Sharper cuts.Tighter tolerancesSandvik Coromant · YouTube · mesma operação
Gear up for the future with CoroCut® 2Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre T-Max Q · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- N151.2-300-30E-P CB20
- Código compactado
- N151.2-300-30E-PCB20
- Material ID
- 5737069
- Família
- Pastilhas
- Tipo
- Pastilha de corte e canal
- Classe
- CB20
- Cobertura
- Sem cobertura
- Processo de cobertura
- Classe sem cobertura
- Substrato
- CBN
- Quantidade por embalagem
- 5
- Quantidade mínima
- 5
- Peso unitário
- 0,72 g
- EAN
- 10531220
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182110
- Origem
- PL
- Lançamento
- 07/02/2020
- CoroPak de lançamento
- 96.3
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de folga principal | AN | 7 |
| Ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| Classe | GRADE | CB20 |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Seção prismática côncava |
| Código do tamanho do assento da pastilha | SSC_M | 30 |
| Código do tamanho do assento da pastilha | SSC_N | 30 |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | EP |
| Espessura da pastilha | S | 6.787 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | Q-Cut 151.2 — tamanho 30 |
| ISO Cutting Tool Material | ISOMAT | CBN de baixo teor |
| ISO nível de classificação de material Todos | TMC1 | H |
| Largura de corte | CW | 3 mm |
| Maior tolerância da largura de corte | CWTOLU | 0.02 mm |
| Maior tolerância do raio de canto | RETOLU | 0.02 mm |
| Menor tolerância da largura de corte | CWTOLL | -0.02 mm |
| Menor tolerância do raio de canto | RETOLL | -0.02 mm |
| Número de arestas de corte | CEDC | 1 |
| Peso do item | WT | 0.00072 kg |
| Profundidade de corte máxima | APMX | 0.6 mm |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio do canto | RE | 1.5 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Acabamento |
Ferramentas que recebem esta pastilha. · 60 no catálogo
151.2-17-30-5 Lâmina T-Max® Q-Cut para cortes
151.2-21-30 T-Max® Q-Cut, lâmina para corte
151.2-22-30-5 Lâmina T-Max® Q-Cut para cortes
151.2-25-30 T-Max® Q-Cut, lâmina para corte
151.2-27-30-8 Lâmina T-Max® Q-Cut para cortes
151.2-28-30-5 Lâmina T-Max® Q-Cut para cortes
151.2-40-30-8 Lâmina T-Max® Q-Cut para cortes
570-25L151.21-30-30 Cabeça T-Max® Q-Cut para usinagem de canais
570-25R151.21-30-30 Cabeça T-Max® Q-Cut para usinagem de canais
570-32L151.21-30-30 Cabeça T-Max® Q-Cut para usinagem de canais
570-32R151.21-30-30 Cabeça T-Max® Q-Cut para usinagem de canais
C3-RF151.23-22055-30 Unidade de corte T-Max® Q-Cut para cortes e canais
C4-LF151.23-27060-30 Unidade de corte T-Max® Q-Cut para cortes e canais
C4-RF151.23-27060-30 Unidade de corte T-Max® Q-Cut para cortes e canais
C5-LF151.23-35060-30 Unidade de corte T-Max® Q-Cut para cortes e canais
C5-RF151.23-35060-30 Unidade de corte T-Max® Q-Cut para cortes e canais
C6-LF151.23-45065-30 Unidade de corte T-Max® Q-Cut para cortes e canais
C6-RF151.23-45065-30 Unidade de corte T-Max® Q-Cut para cortes e canais
L151.20-10-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
L151.20-12-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
L151.20-12-30A Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
L151.20-1612-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
L151.20-1616-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
L151.20-2012-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
L151.20-2020-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
L151.20-2020-30A Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
L151.20-2525-30A Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
L151.21-16-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
L151.21-2525-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
LF151.23-12-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
LF151.23-16-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
LF151.23-1616-30M1 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
LF151.23-20-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
LF151.23-2020-30M1 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
LF151.23-2525-30M1 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
LF151.23-3225-30M1 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
LS151.22-2525-30 Porta Ferramenta convencional T-Max® Q-Cut para saídas para retífica
MS-RF151.23-13-30 Cápsula T-Max® Q-Cut para cortes e canais
MS-RF151.23-20-30 Cápsula T-Max® Q-Cut para cortes e canais
MS-RF151.23-26-30 Cápsula T-Max® Q-Cut para cortes e canais
R151.20-10-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
R151.20-12-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
R151.20-12-30A Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
R151.20-1612-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
R151.20-1616-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
R151.20-2012-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
R151.20-2020-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
R151.20-2020-30A Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
R151.20-2525-30A Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
R151.21-16-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
R151.21-2525-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
R151.21-3225-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
RF151.23-12-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
RF151.23-16-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
RF151.23-1616-30M1 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
RF151.23-20-30 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
RF151.23-2020-30M1 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
RF151.23-2525-30M1 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
RF151.23-3225-30M1 Porta Ferramenta convencional T-Max® Q-Cut para cortes e canais
RS151.22-2525-30 Porta Ferramenta convencional T-Max® Q-Cut para saídas para retífica Nada com esse termo. Tente só o início do código.
Mesmo formato e tamanho — outras classes e geometrias.
N151.2-300-4E 235 Pastilha T-Max® Q-Cut para cortes
N151.2-300-4E 4225 Pastilha T-Max® Q-Cut para cortes
N151.2-300-5E 1125 Pastilha T-Max® Q-Cut para cortes
N151.2-300-5E 235 Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-4E 1125 Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-4E 1145 Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-4E 2135 Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-4E 235 Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-4E 4225 Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-4E H13A Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-5E 1125 Pastilha T-Max® Q-Cut para cortes
L151.2-300 05-5E 1145 Pastilha T-Max® Q-Cut para cortes Últimos produtos visitados
