Adaptação · Adaptador estacionário — reto

HT31D-CY16 204-16

Haste cilíndrica para adaptador CoroTurn® SL antivibratório

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$20.531,17a unidade

Prazo e condições da loja Hailtools. Como comprar

R$20.531,17 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
HT31D-CY16 204-16
Código compactado
HT31D-CY16204-16
Material ID
8527022
Família
Adaptação
Tipo
Adaptador estacionário — reto
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
466,1 g
EAN
7323227900087
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022001
Origem
NO
Lançamento
25/09/2024
CoroPak de lançamento
24.2

Arquivos CAD

Itens inclusos

  • 3 × 3212 012-156 Parafuso
  • 1 × 5641 001-162 Anel O-ring
  • 1 × 5680 084-06 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver HT31D-CY16 204-16 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 8.503 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm

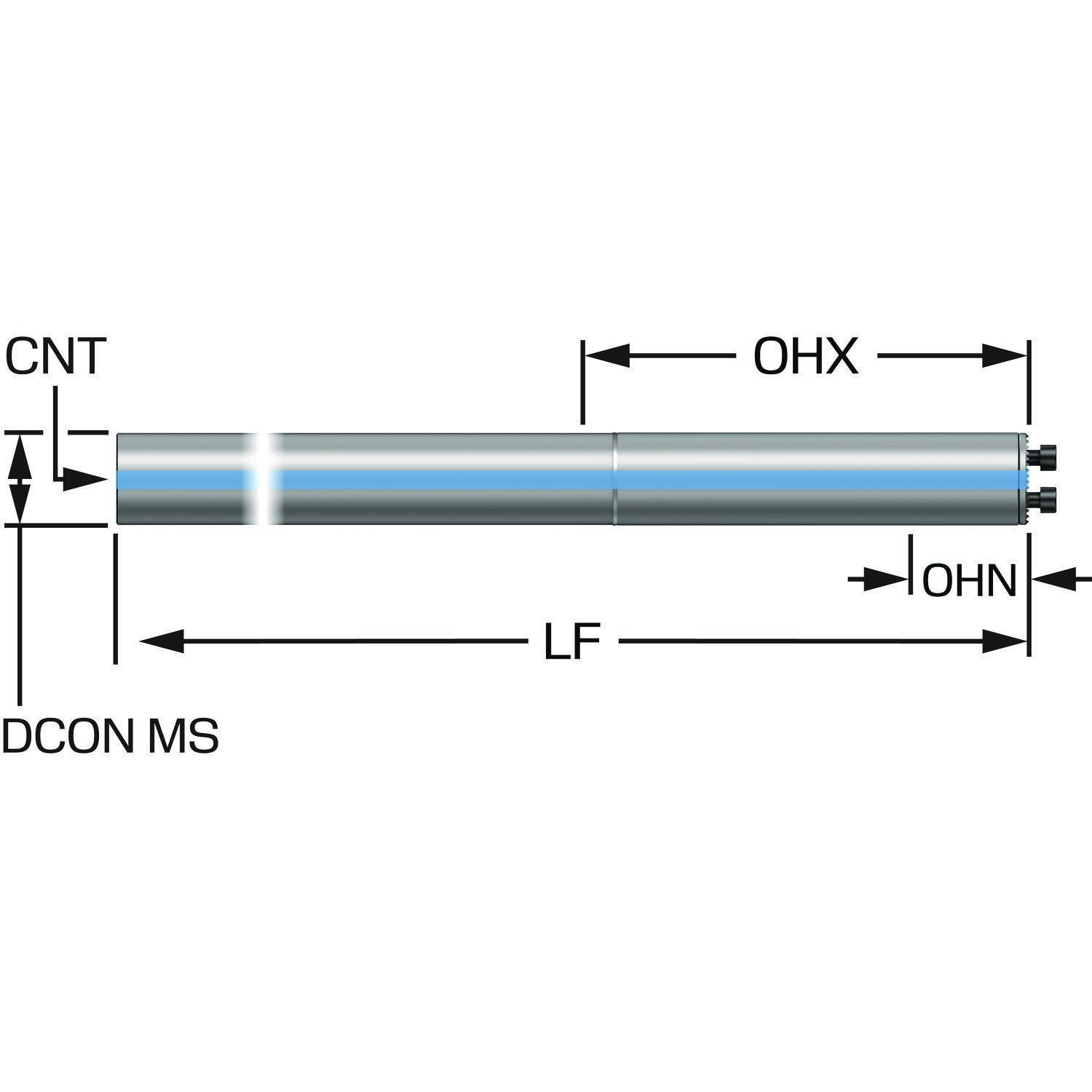

Balanço máximo OHX 140 mm
Balanço mínimo OHN 96 mm
Centro de gravidade — componente Z CGZ 113 mm
Código do material do corpo BMC Metal duro
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 64 mm
Comprimento do corpo LB 204 mm
Comprimento funcional LF_1 204 mm
Comprimento total OAL 204.271 mm
Diâmetro da conexão DCONMS 16 mm

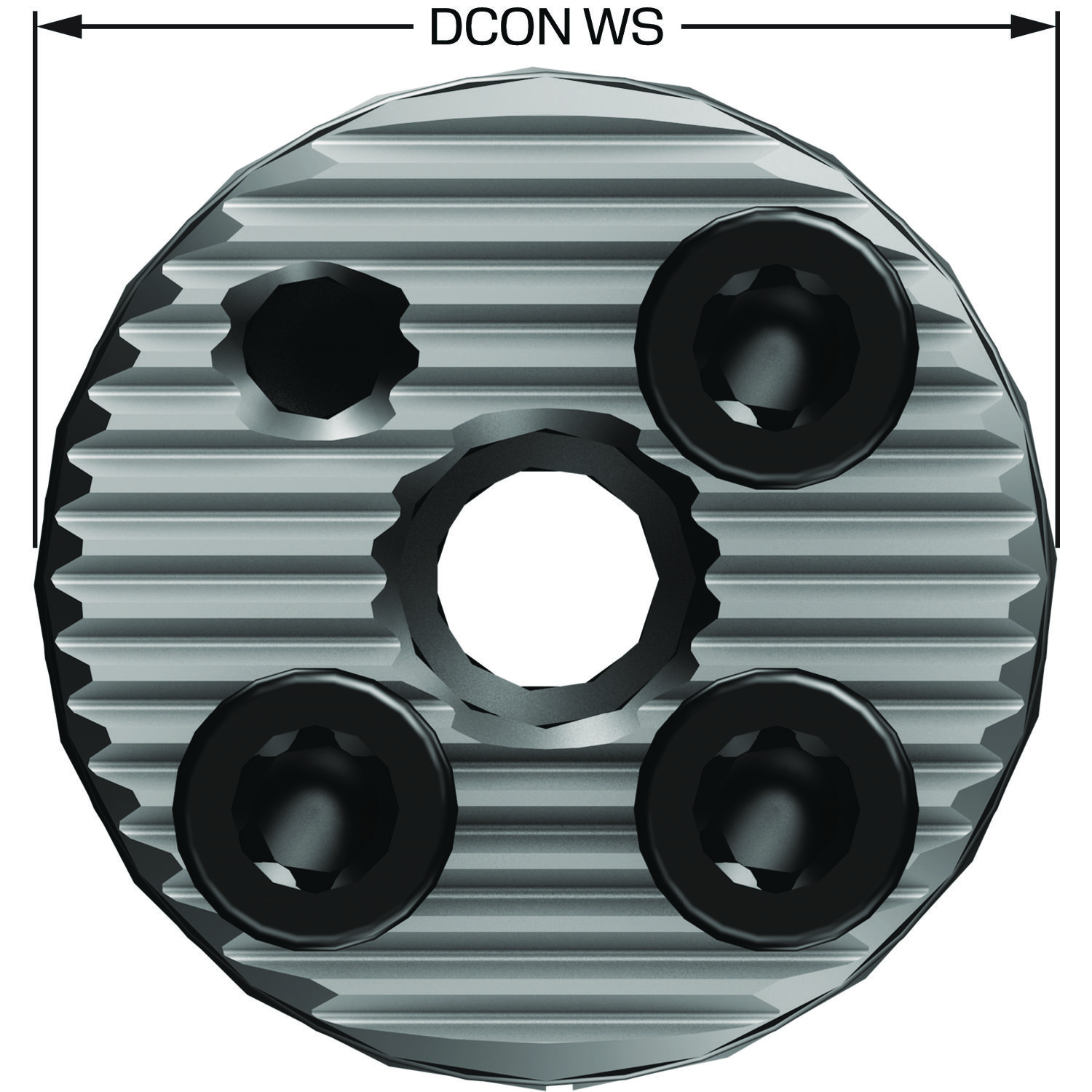

Diâmetro da conexão DCONWS 16 mm
Diâmetro do corpo BD_1 16 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 16.00
Direção de interface de adaptação da peça ADINTWS SL (parafuso montado) -reto — tamanho 16
Largura funcional WF_1 0 mm
Máxima força de corte FFCX 720 N
Peso do item WT 0.4661 kg
Pressão de refrigeração CP 80 bar
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Sim
Propriedade de auxílio de localização LOCAP Sim
Sensor embutido SEP Não
Sentido HAND Neutro
Temperatura máxima admissível do corpo TBX 130 C
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 2 Nm
Torque TQ 2 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
