HT30D-CYA64 1073R80

Haste cilíndrica para adaptador CoroTurn® SL troca rápida antivibratório

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: HT30D-CYA64 1073R80
Código compactado: HT30D-CYA641073R80
Material ID: 8449706
Família: Adaptação
Tipo: Adaptador estacionário — reto
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 62,5 kg
EAN: 7323227593869
NCM: 846610
UNSPSC: 27112807
eCl@ss 13: 21022001
Origem: NO
Lançamento: 26/02/2024
CoroPak de lançamento: 24.1

Arquivos CAD

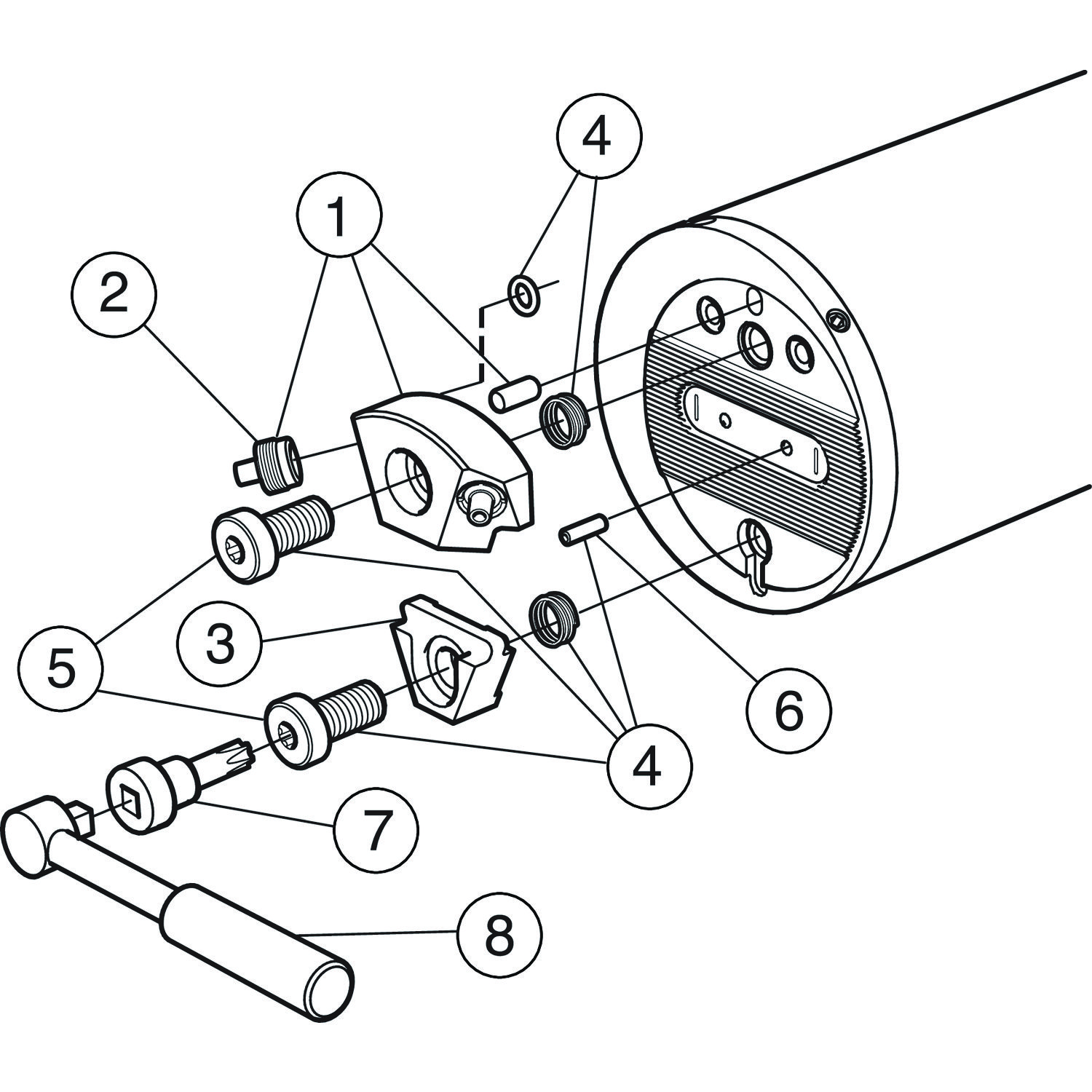

Itens inclusos

1 × 5412 052-011 Jogo de grampo
2 × 5691 034-03 Bico
1 × 5412 053-01 Grampo
1 × 5473 051-01 Jogo de parafusos
2 × 5512 046-02 Parafuso
2 × 3113 024-407 Pino
1 × 5680 035-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

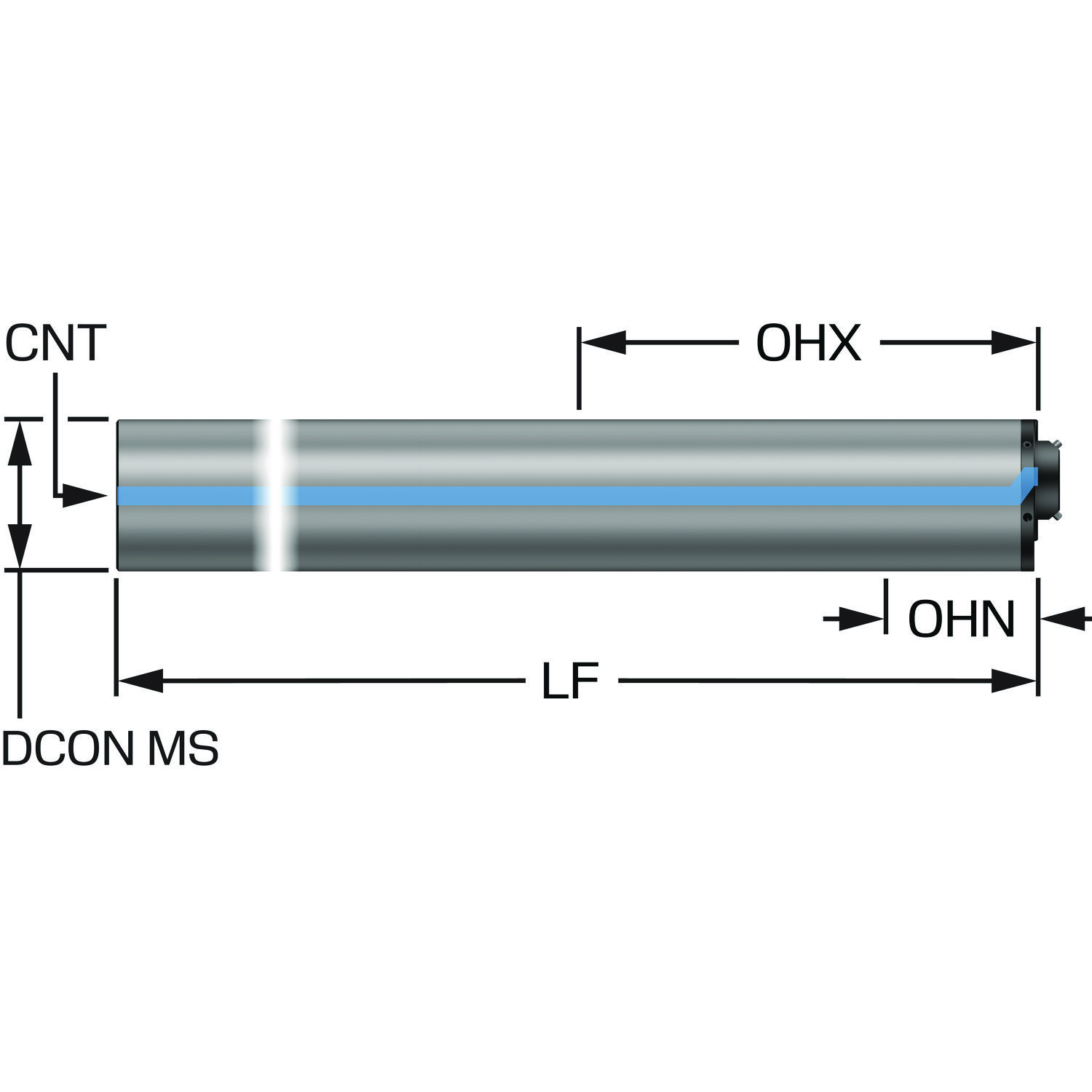

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF_1	0 mm
Balanço máximo	OHX	667 mm
Balanço mínimo	OHN	362 mm
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento de fixação	LSCMS	711 mm
Comprimento do corpo	LB	1073 mm
Comprimento funcional	LF_1	1073 mm
Diâmetro da conexão	DCONMS	101.6 mm

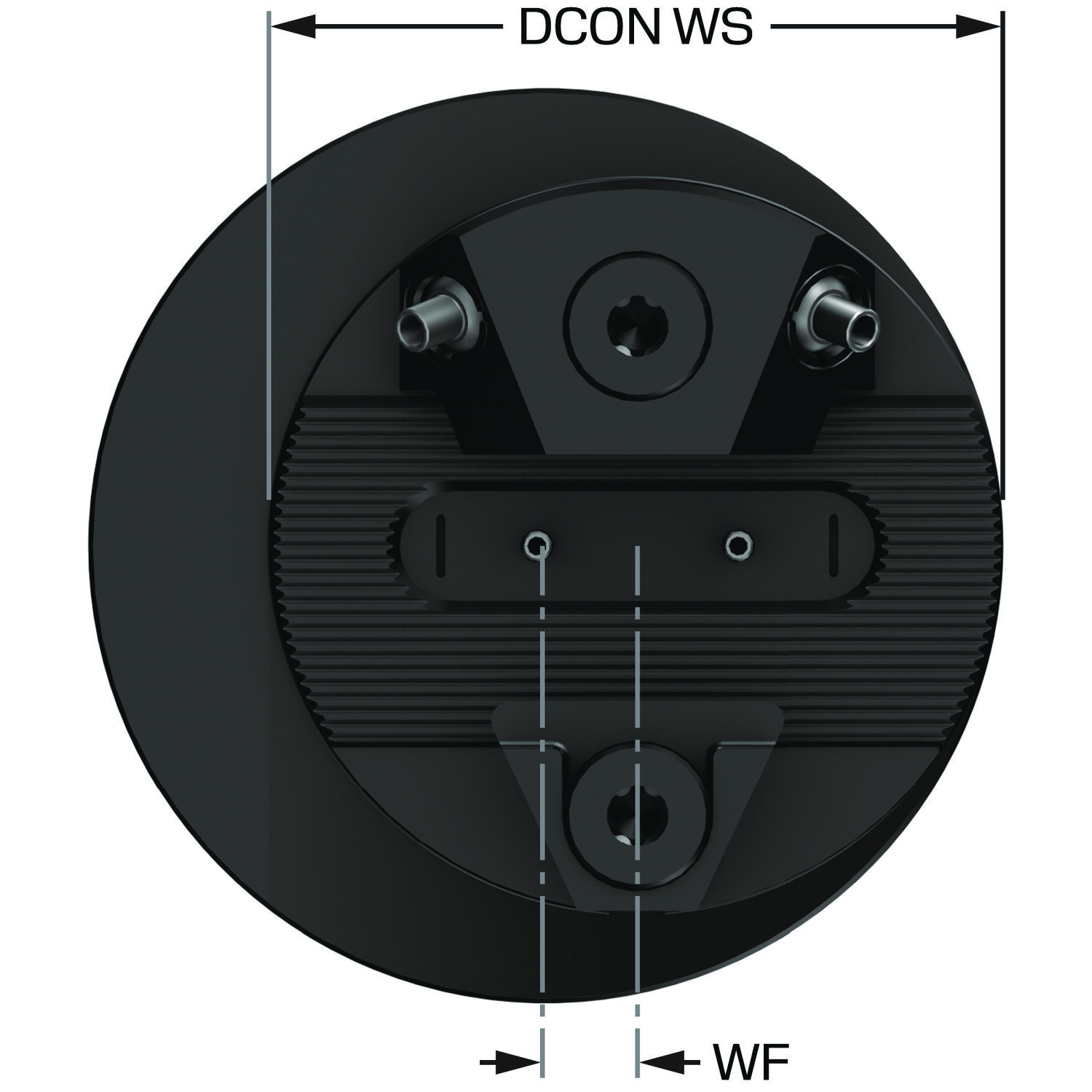

Diâmetro da conexão	DCONWS	80 mm
Diâmetro do corpo	BD_1	101.6 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste cilíndrica sem recursos de fixação (sem flange) — polegada: 4
Direção de interface de adaptação da peça	ADINTWS	SL (troca rápida) -reto — tamanho 80
Largura funcional	WF_1	10 mm
Pressão de refrigeração	CP	80 mm
Propriedade antivibração	DPC	Sim
Propriedade de auxílio de localização	LOCAP	Não
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Tamanho da rosca da entrada para refrigeração	CNT	G 3/4-14
Tipo código de saída de refrigeração	CXSC	Saída axial inclinada com bico ajustável
Torque	TQ	50 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
