HT30D-CYA28 457-40

Haste cilíndrica para adaptador CoroTurn® SL antivibratório

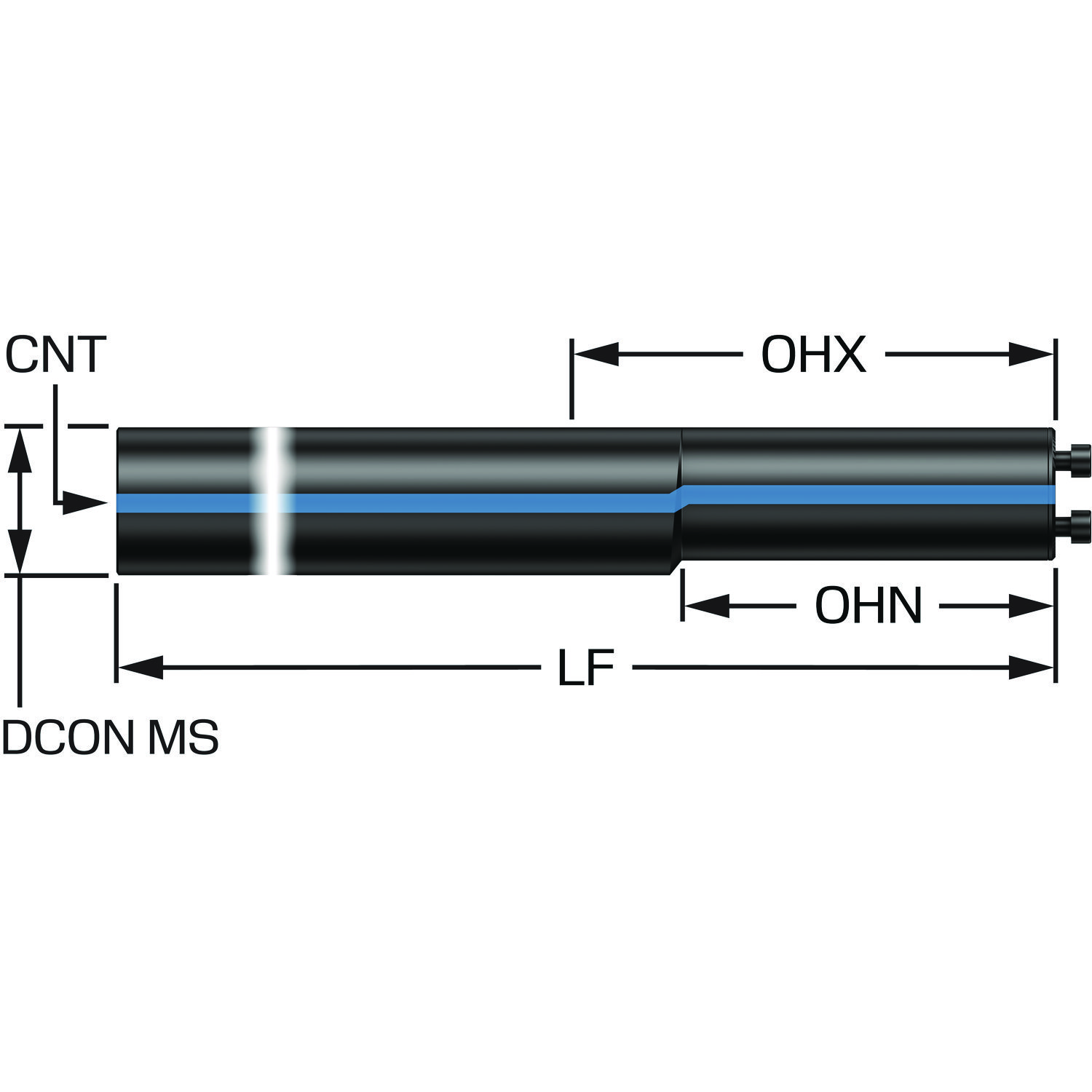

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: HT30D-CYA28 457-40
Código compactado: HT30D-CYA28457-40
Material ID: 8449698
Família: Adaptação
Tipo: Adaptador estacionário — reto
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 5,18 kg
EAN: 7323227593784
NCM: 846610
UNSPSC: 27112807
eCl@ss 13: 21022001
Origem: NO
Lançamento: 26/02/2024
CoroPak de lançamento: 24.1

Arquivos CAD

Itens inclusos

3 × 3212 012-358 Parafuso
1 × 3671 010-113 Anel O-ring
1 × 5680 084-14 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF_1	0 mm
Balanço máximo	OHX	280 mm
Balanço mínimo	OHN	147 mm
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento de fixação	LSCMS	310 mm
Comprimento do corpo	LB	117 mm
Comprimento funcional	LF_1	457 mm
Diâmetro da conexão	DCONMS	44.45 mm
Diâmetro da conexão	DCONWS	40 mm
Diâmetro do corpo	BD_1	40 mm
Diâmetro do corpo	BD_2	44.45 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste cilíndrica sem recursos de fixação (sem flange) — polegada: 1 3/4
Direção de interface de adaptação da peça	ADINTWS	SL (parafuso montado) -reto — tamanho 40
Largura funcional	WF_1	2.23 mm
Pressão de refrigeração	CP	80 mm
Propriedade antivibração	DPC	Sim
Propriedade de auxílio de localização	LOCAP	Não
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Tamanho da rosca da entrada para refrigeração	CNT	G 1/2-14
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Torque	TQ	15 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
