Adaptação · Adaptador estacionário — reto
HT30D-C6 60 448R40
Silent Tools™ adaptor with Coromant Capto® coupling to CoroTurn® SL
Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- HT30D-C6 60 448R40
- Código compactado
- HT30D-C660448R40
- Material ID
- 8527083
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 9,551 kg
- EAN
- 7323227900797
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- NO
- Lançamento
- 20/02/2025
- CoroPak de lançamento
- 25.1
Arquivos CAD
Itens inclusos
- 3 × 3212 012-358 Parafuso
- 1 × 3671 010-113 Anel O-ring
- 1 × 5680 084-14 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Balanço máximo | OHX | 448 mm |
| Balanço mínimo | OHN | 448 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |

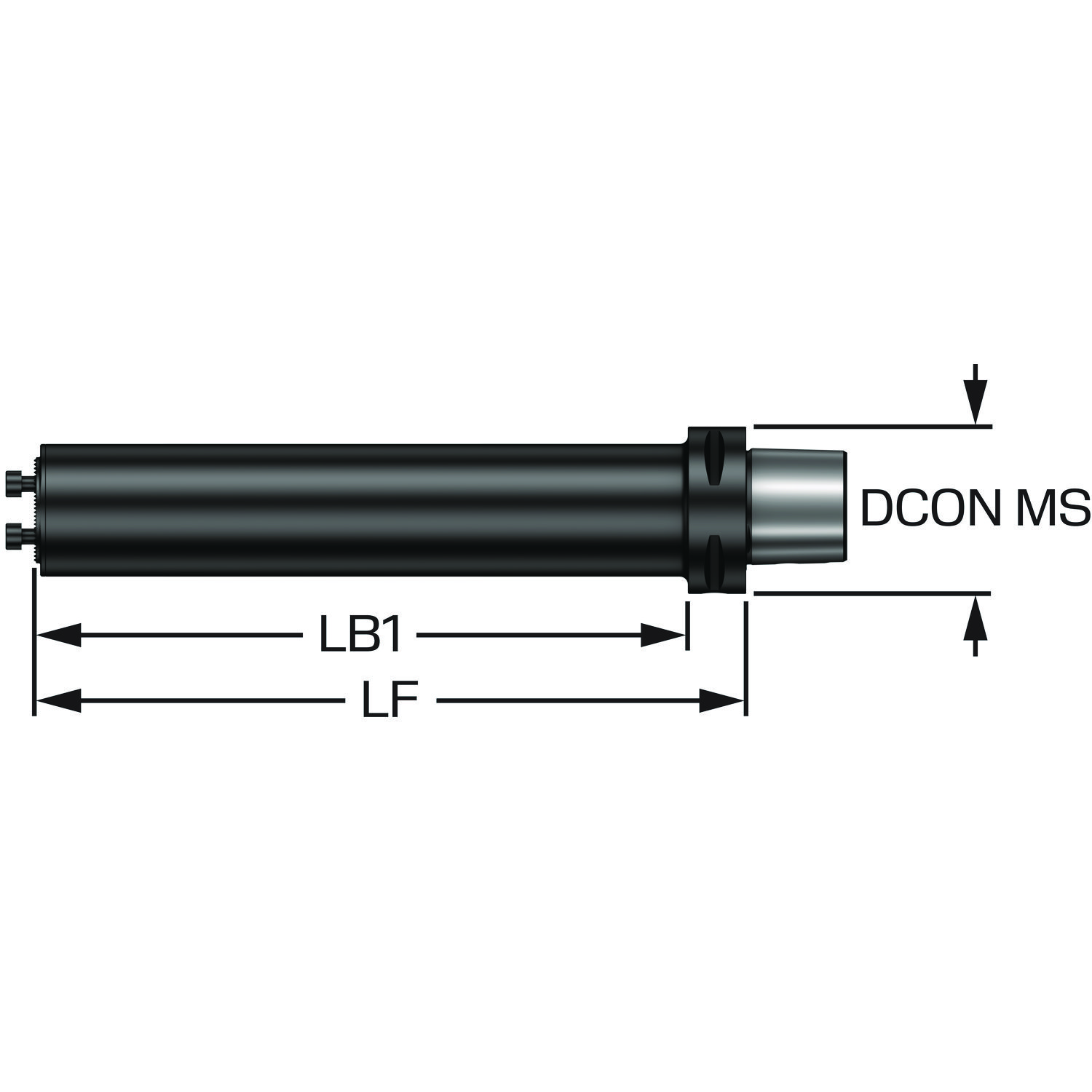

| Comprimento do corpo | LB | 424.6 mm |
| Comprimento funcional | LF_1 | 448 mm |
| Diâmetro da conexão | DCONMS | 63 mm |

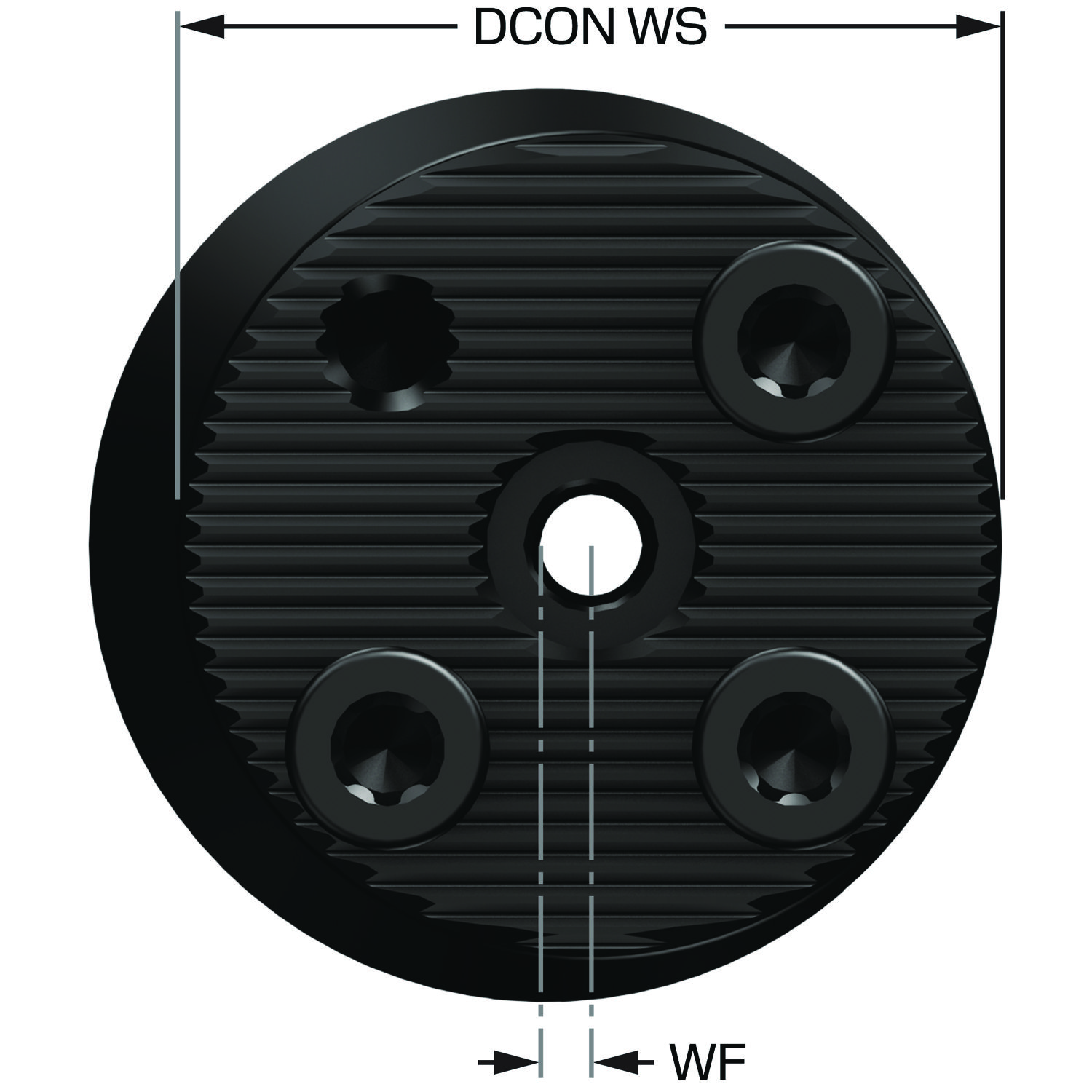

| Diâmetro da conexão | DCONWS | 40 mm |
| Diâmetro do corpo | BD_1 | 60 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C6 |
| Direção de interface de adaptação da peça | ADINTWS | SL (parafuso montado) -reto — tamanho 40 |
| Largura funcional | WF_1 | 10 mm |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Sim |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 15 mm |
