Adaptação · Adaptador estacionário — reto
HT06-SL32D-172
Adaptador Silent Tools™ com acoplamento HSK para CoroTurn® SL

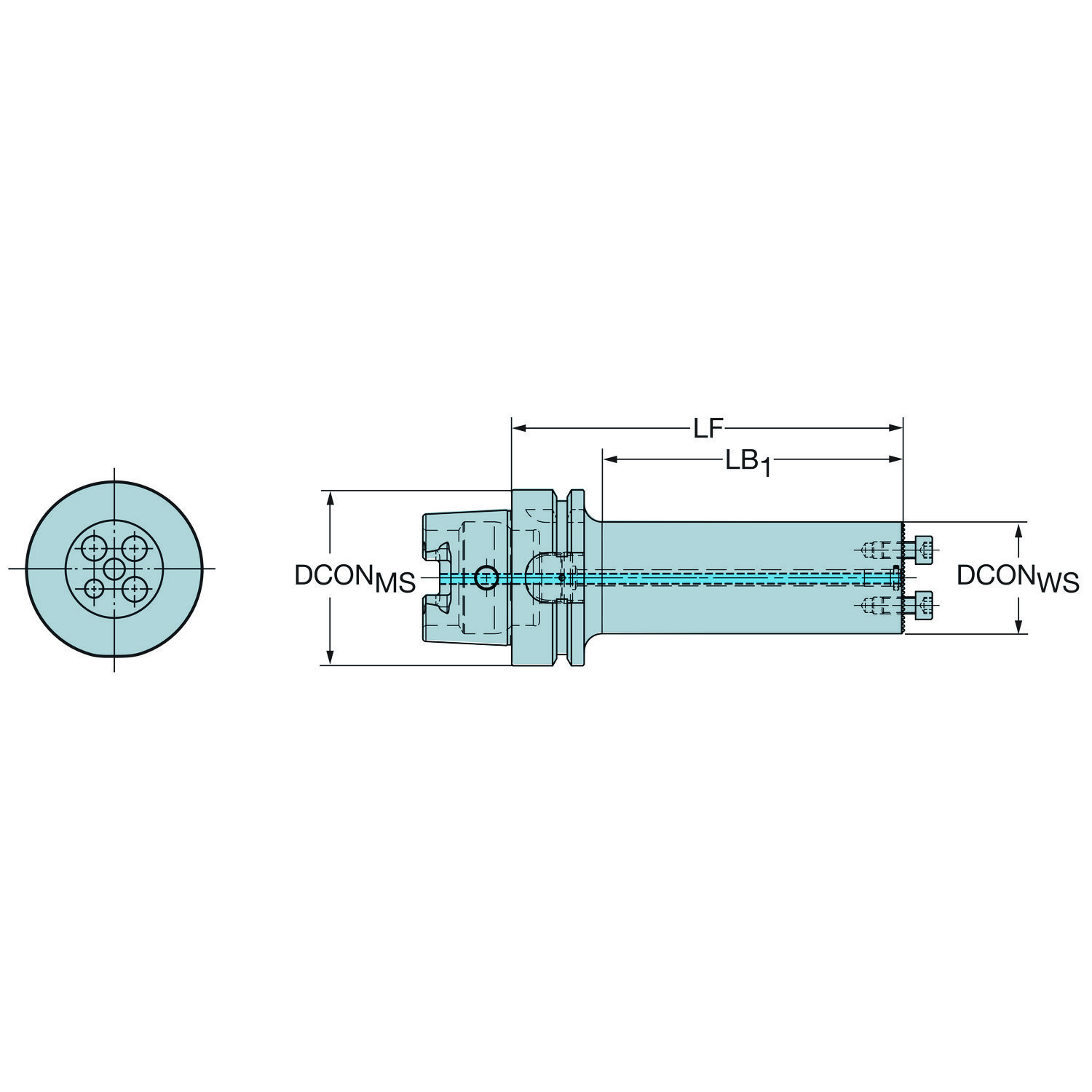

Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
HT30D-HT06 32 160-32 — HSK para adaptador CoroTurn® SL com mecanismo antivibratórioO produto recomendado tem dimensões diferentes.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para HT06-SL32D-172.
Silent Tools 2 — adaptadores antivibratórios para torneamentoFolder · Sandvik Coromant · PDF
Silent Tools Plus com Coromant Capto — flyerFolder · Sandvik Coromant · PDF
Guia de aplicação Silent ToolsManual · Sandvik Coromant · PDF
Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDF
CoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operação
Torneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operação
PrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operação
Silent Tools Plus with Capto flyerCatálogo · CoroPak 26.2 · Sandvik Coromant · ler no site
Remanufactured Silent ToolsApresentação · CoroPak 26.2 · Sandvik Coromant · ler no site
Silent Tools Plus CaptoApresentação · CoroPak 26.2 · Sandvik Coromant · ler no site
Silent Tools turning adaptorsApresentação · CoroPak 24.2 · Sandvik Coromant · ler no siteCasos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Secure machining in blind operations with Silent Tools™ PlusSandvik Coromant · YouTube
Silent Tools™- Next-gen vibration eliminationSandvik Coromant · YouTube
Machine integration with Silent Tools™ Plus and CoroPlus® ConnectedSandvik Coromant · YouTube
Silent Tools™ Plus damped turning solution explainedSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroTurn SL70 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- HT06-SL32D-172
- Código compactado
- HT06-SL32D-172
- Material ID
- 7251713
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Peso unitário
- 1,8 kg
- EAN
- 7323221808877
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 22/02/2018
- CoroPak de lançamento
- 18.1
Arquivos CAD
- STP básico 74617612.stp
- STP detalhado 74617610.stp
- DXF 2D 74617611.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 3 × 3212 010-308 Parafuso
- 1 × 3671 010-113 Anel O-ring
- 1 × 3021 010-040 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Balanço máximo | OHX | 172 mm |
| Bolso para chip de dados | DCP | Não |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB | 143 mm |
| Comprimento funcional | LF_1 | 172 mm |
| Comprimento total | OAL | 204 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Diâmetro do corpo | BD_1 | 32 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -T — tamanho 63 |
| Direção de interface de adaptação da peça | ADINTWS | SL (parafuso montado) -reto — tamanho 32 |
| Largura funcional | WF_1 | 0 mm |
| Máxima força de corte | FFCX | 4000 N |
| Peso do item | WT | 1.8 kg |
| Pressão de refrigeração | CP | 70 bar |
| Propriedade antivibração | DPC | Sim |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Temperatura máxima admissível do corpo | TBX | 100 C |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 8.8 Nm |
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
3212 010-308
3671 010-113
3021 010-040 Mesmo tipo de ferramenta.
151.2-2020-21M Bloco porta-lâmina 151.2-2020-25 Bloco porta-lâmina 151.2-2520-25 Bloco porta-lâmina 151.2-3232-25 Bloco porta-lâmina 151.2-4040-45 Bloco porta-lâmina
570-3C 25 255 Adaptador Silent Tools™ com acoplamento com haste cilíndrica para CoroTurn® SL
C5-570-2C 50 098-40L Coromant Capto® para adaptador CoroTurn® SL
C6-570-2C 60 112L40 Coromant Capto® para adaptador CoroTurn® SL
HT30D-CY16 156-16 Haste cilíndrica para adaptador CoroTurn® SL antivibratório HT30D-CY20 200-20 Haste cilíndrica para adaptador CoroTurn® SL antivibratório HT30D-CY25 255-25 Haste cilíndrica para adaptador CoroTurn® SL antivibratório HT30D-CY32 320-32 Haste cilíndrica para adaptador CoroTurn® SL antivibratório Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
