Adaptação · Adaptador estacionário — reto
HT06-32-SL32N 094
HSK para adaptador CoroTurn® SL

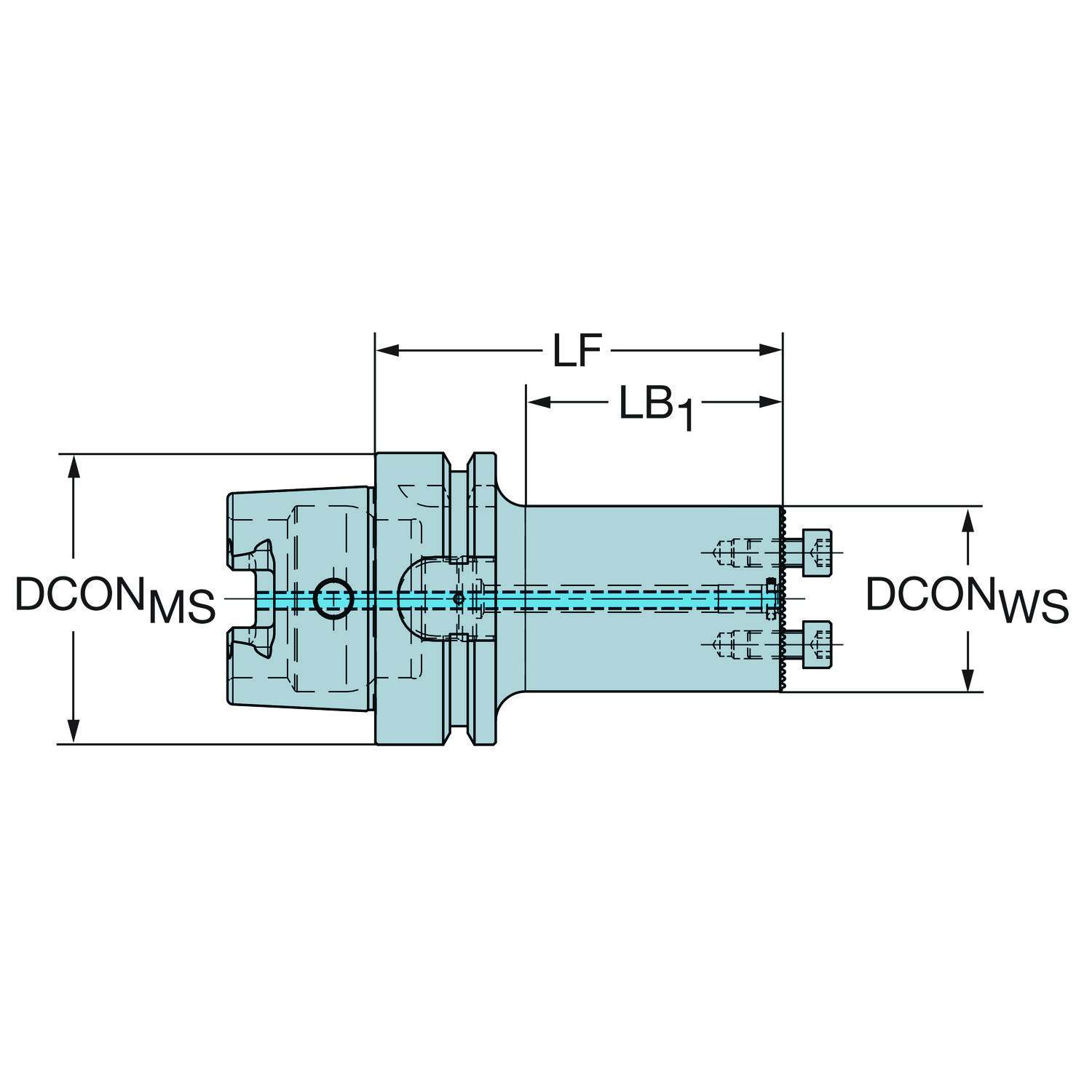

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- HT06-32-SL32N 094
- Código compactado
- HT06-32-SL32N094
- Material ID
- 7628230
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,059 kg
- EAN
- 7323223993199
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- SE
- Lançamento
- 21/09/2019
- CoroPak de lançamento
- 19.2
Arquivos CAD
Itens inclusos
- 4 × 3212 010-308 Parafuso
- 1 × 3671 010-113 Anel O-ring
- 1 × 3021 010-040 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Balanço máximo | OHX | 94 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB | 64 mm |
| Comprimento funcional | LF_1 | 94 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Diâmetro do corpo | BD_1 | 32 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -T — tamanho 63 |
| Direção de interface de adaptação da peça | ADINTWS | SL (parafuso montado) -reto — tamanho 32 |
| Largura funcional | WF_1 | 0 mm |
| Pressão de refrigeração | CP | 150 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 8.8 mm |
