Adaptação · Non-rotating adaptor - straight type
CXS-A1000-10
Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS

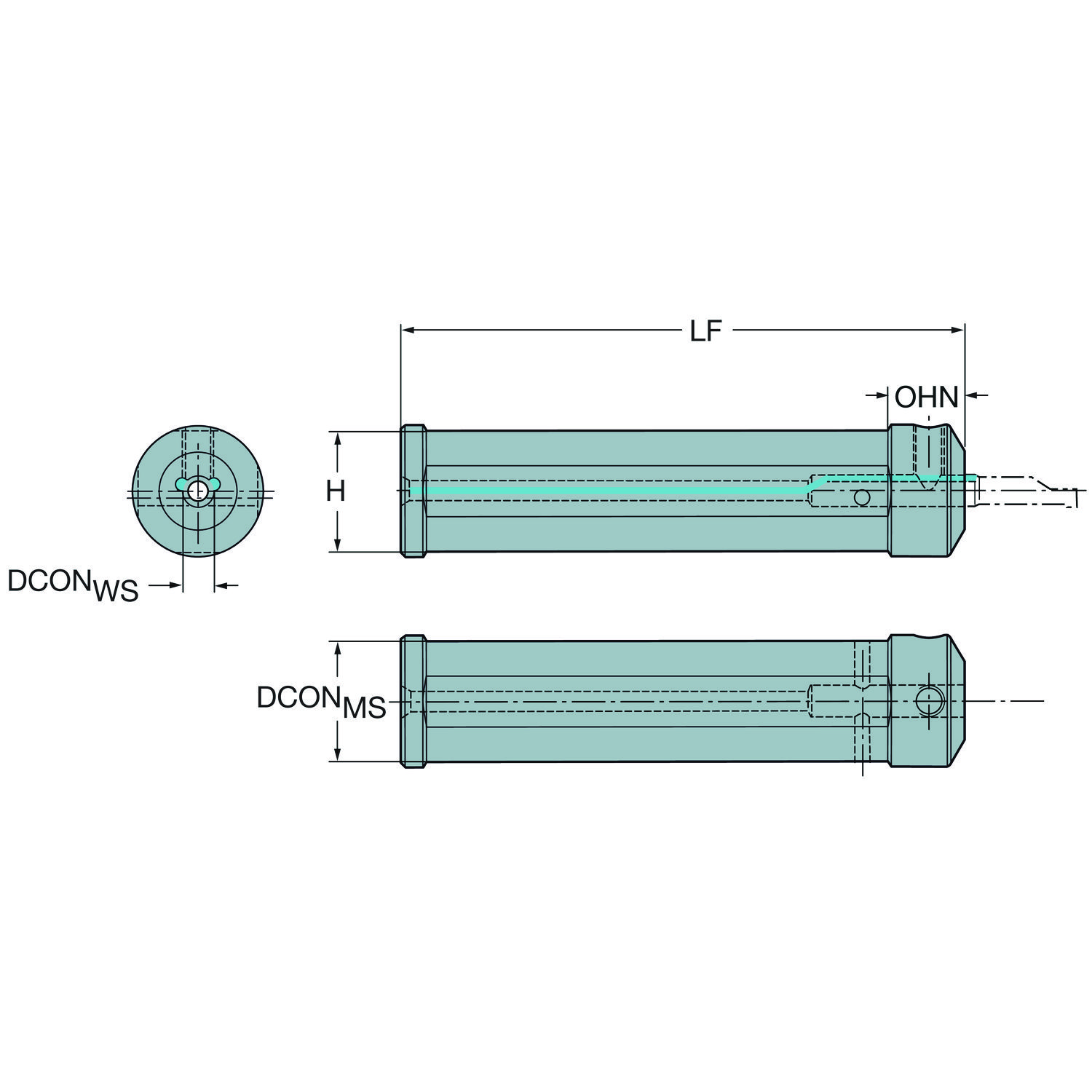

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- CXS-A1000-10
- Código compactado
- CXS-A1000-10
- Material ID
- 6350753
- Família
- Adaptação
- Tipo
- Non-rotating adaptor - straight type
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 410.0 Gram
- EAN
- 26350753
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022001
- Origem
- TR
- Lançamento
- 20/02/2013
- CoroPak de lançamento
- 13.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 23.4 mm |
| Altura funcional | HF_1 | 0 mm |
| Altura total | OAH | 25.4 mm |
| Balanço máximo | OHX | 15 mm |
| Balanço mínimo | OHN | 15 mm |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento de fixação | LSCMS | 95 mm |
| Comprimento de fixação | LSCWS | 24.3 mm |
| Comprimento do corpo | LB | 110 mm |
| Comprimento funcional | LF_1 | 110 mm |
| Diâmetro da conexão | DCONMS | 25.4 mm |
| Diâmetro da conexão | DCONWS | 10 mm |
| Diâmetro do corpo | BD_1 | 25.4 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Machine adapted cylindrical shanks, 4 flats, Citizen -inch: 1 |
| Direção de interface de adaptação da peça | ADINTWS | CoroTurn XS -metric: 10 |
| Largura funcional | WF_1 | 0 mm |
| Pressão de refrigeração | CP | 10 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | axial concentric exit |
| Torque | TQ | 7 mm |
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5514 013-01
