Adaptação · Non-rotating adaptor - straight type
CXS-16-10FN
Haste retangular para adaptador CoroTurn® XS
Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- CXS-16-10FN
- Código compactado
- CXS-16-10FN
- Material ID
- 6350743
- Família
- Adaptação
- Tipo
- Non-rotating adaptor - straight type
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 821.0 Gram
- EAN
- 26350743
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022035
- Origem
- TR
- Lançamento
- 20/02/2013
- CoroPak de lançamento
- 13.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

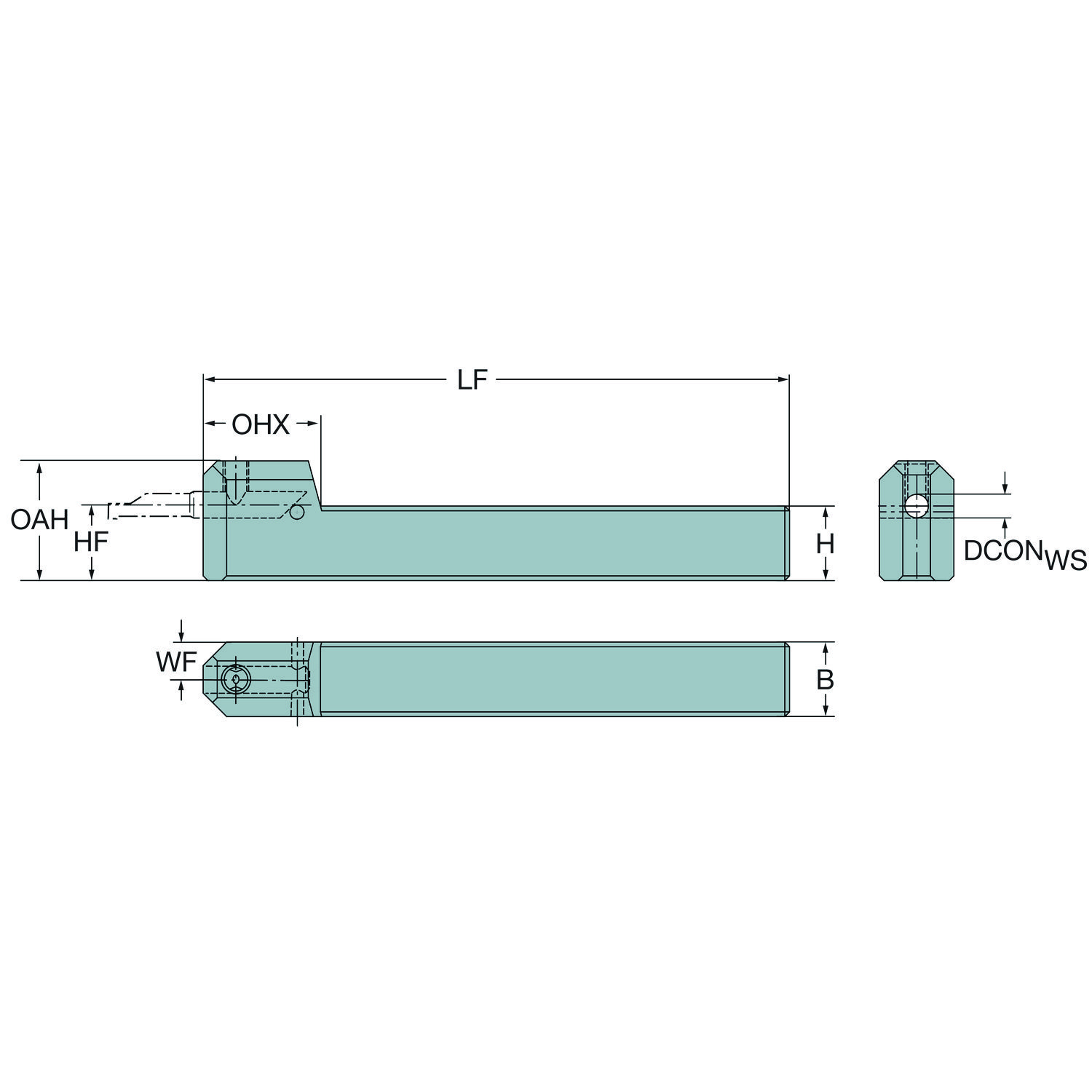

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 25.4 mm |
| Altura funcional | HF_1 | 25.4 mm |
| Altura total | OAH | 37 mm |
| Balanço máximo | OHX | 34.5 mm |
| Balanço mínimo | OHN | 34.5 mm |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento de fixação | LSCWS | 24.3 mm |
| Comprimento funcional | LF_1 | 150 mm |
| Diâmetro da conexão | DCONWS | 10 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Rectangular shank -inch: 1 x 1 |
| Direção de interface de adaptação da peça | ADINTWS | CoroTurn XS -metric: 10 |
| Largura funcional | WF_1 | 12.7 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Torque | TQ | 7 mm |

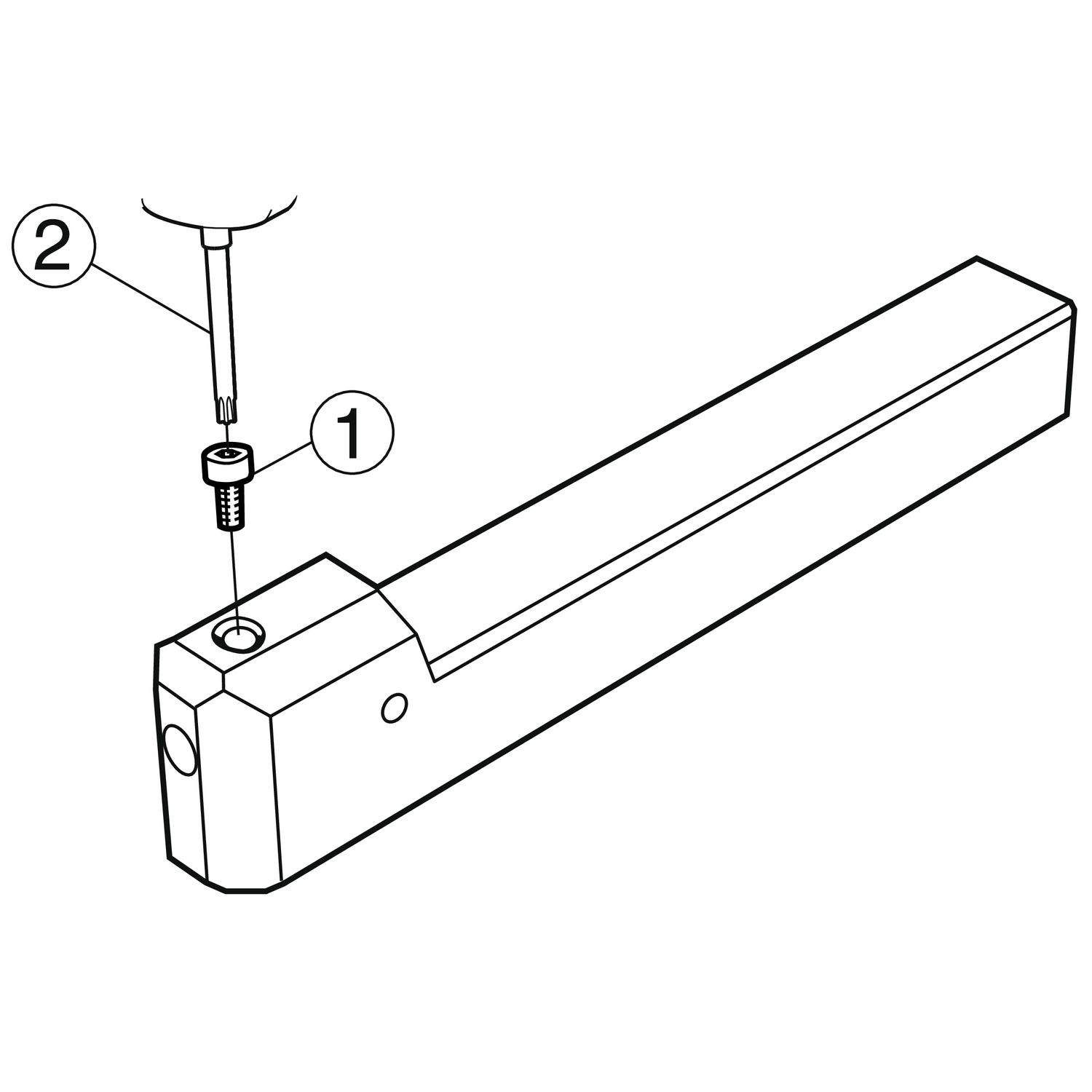

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5514 013-01
