Adaptação · Adaptador rotativo
C8X-391.05-40 040
Adaptador Coromant Capto® para fixação tipo árvore
Adaptador simétrico rotativo · comprimento funcional 40 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Sem reposição
A fábrica não repõe mais o item; vale o que houver em estoque.
Item fora de reposição na Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Cliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C8X-391.05-40 040.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube
Coromant Capto® C10 - Heavy turning solution from Sandvik CoromantSandvik Coromant · YouTube
Coromant Capto Quick Change -- Reduced set up timesSandvik Coromant · YouTube
Coromant Capto Quick Change Driven Tools - Sandvik CoromantSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- C8X-391.05-40 040
- Código compactado
- C8X-391.05-40040
- Material ID
- 5729220
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Peso unitário
- 3,313 kg
- EAN
- 12070181
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 20/06/2005
- CoroPak de lançamento
- 05.2
Arquivos CAD
- STP básico 76243422.stp
- STP detalhado 76243421.stp
- DXF 2D 76243420.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

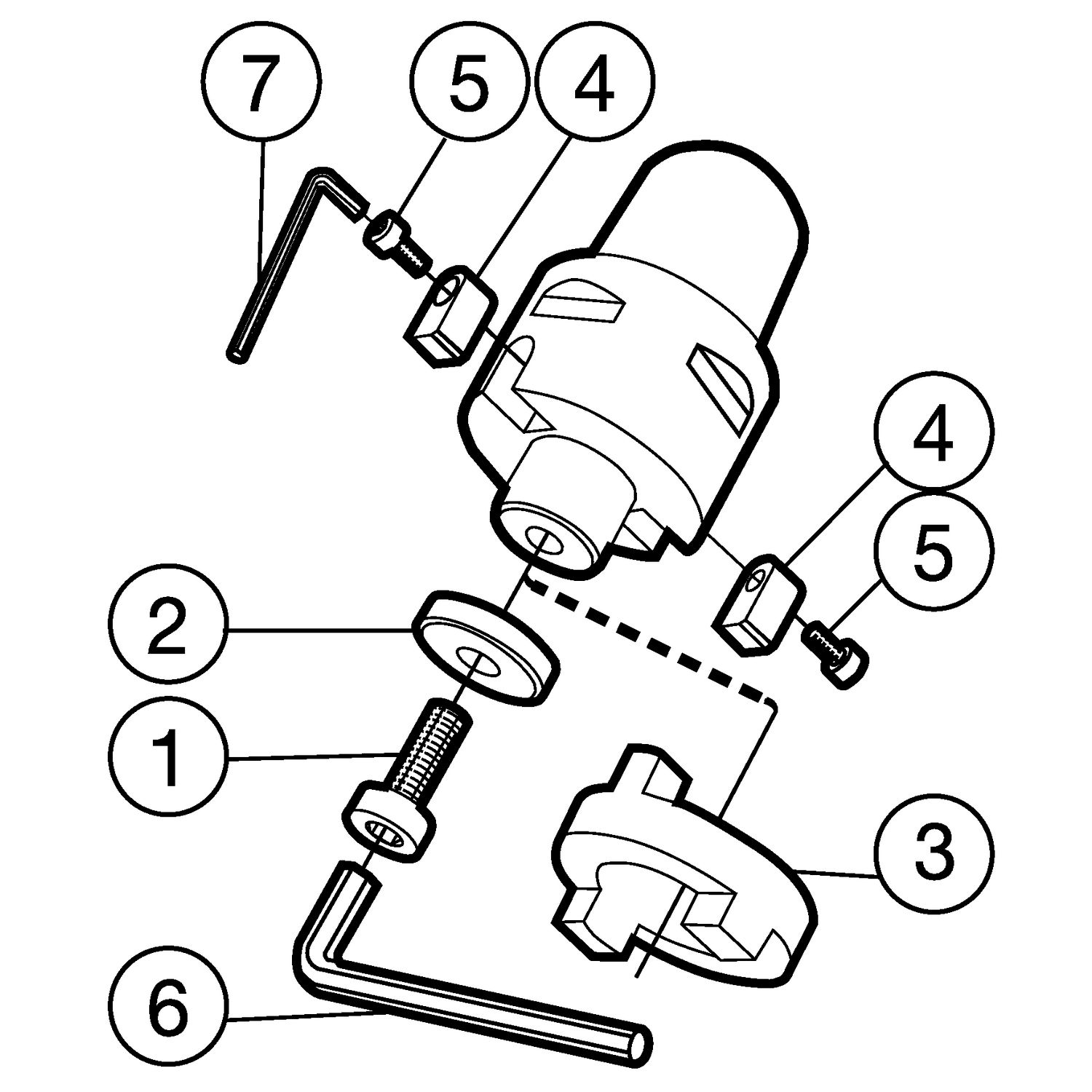

Itens inclusos
- 1 × 3212 020-614 Parafuso
- 1 × 5541 015-05 Arruela
- 2 × 5631 010-03 Chaveta de arraste
- 2 × 3212 010-360 Parafuso
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

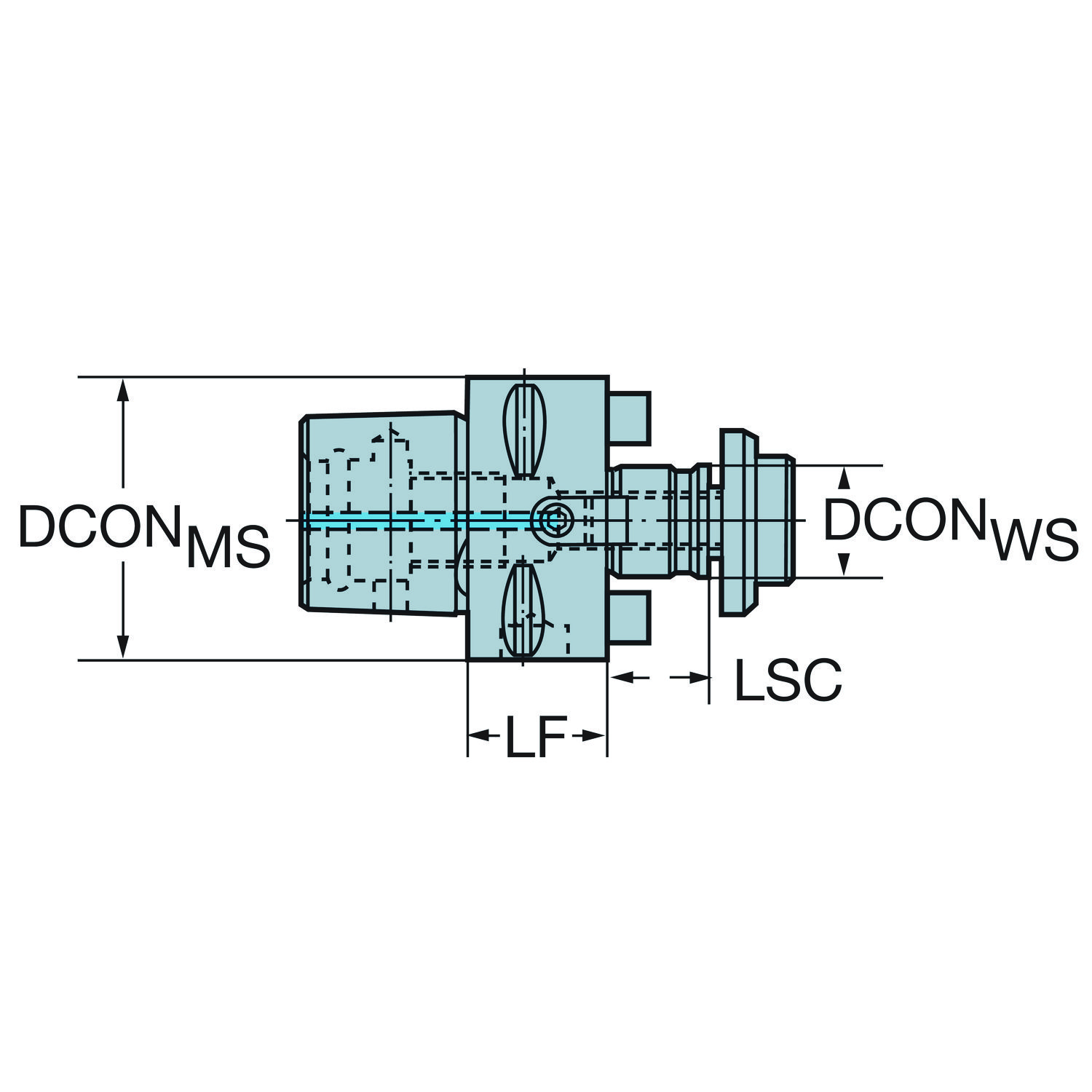

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Sem balanceamento |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento do corpo | LB_1 | 40 mm |
| Comprimento funcional | LF | 40 mm |
| Comprimento total | OAL | 88 mm |
| Diâmetro da conexão | DCONMS | 100 mm |
| Diâmetro da conexão | DCONWS | 40 mm |
| Diâmetro do corpo | BD_1 | 100 mm |
| Diâmetro funcional | DFC | 55 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C8X |
| Direção de interface de adaptação da peça | ADINTWS | Eixo porta-fresa -ISO 6462 -A/B/C (4 parafusos) — métrica: 40S |
| Kappa (eixo z rot.) | KAP | 0 |
| Numero standard | STDNO | ISO26623-1 |
| Peso do item | WT | 3.313 kg |
| Pressão de refrigeração | CP | 80 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 300 Nm |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 55 no catálogo
345-160Q40-13H Corpo de Fresa de facear CoroMill® 345
345-160Q40-13HX Corpo de Fresa de facear CoroMill® 345 Recomendado
345-160Q40-13L Corpo de Fresa de facear CoroMill® 345
345-160Q40-13M Corpo de Fresa de facear CoroMill® 345 Recomendado
425-160Q40-17H Fresa de facear CoroMill® 425
490-160Q40-14H Corpo de Fresa CoroMill® 490 para cantos a 90 graus
490-160Q40-14L Corpo de Fresa CoroMill® 490 para cantos a 90 graus
490-160Q40-14M Corpo de Fresa CoroMill® 490 para cantos a 90 graus
820L-200CC12F Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste leve
820L-200SP12Y Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste leve
820L-250CC12F Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste leve
820L-250SP12Y Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste leve
820L-250TC22 Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste leve
820L-300CC12F Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste leve
820L-300SP12Y Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste leve
825L-215TC11 Porta Ferramenta leve CoroBore® 825 XL para mandrilamento de precisão
825L-265TC11 Porta Ferramenta leve CoroBore® 825 XL para mandrilamento de precisão
825L-315TC11 Porta Ferramenta leve CoroBore® 825 XL para mandrilamento de precisão
826L-207TC11HP Porta Ferramenta leve CoroBore® 826 XL para mandrilamento de precisão
826L-257TC11HP Porta Ferramenta leve CoroBore® 826 XL para mandrilamento de precisão
826L-307TC11HP Porta Ferramenta leve CoroBore® 826 XL para mandrilamento de precisão
A40-R822XLS17-LJ 050 Árvore para corpo da ferramenta CoroBore® XL
A40-R822XLS17-LK 050 Árvore para corpo da ferramenta CoroBore® XL
A40-R822XLS17-LL 050 Árvore para corpo da ferramenta CoroBore® XL
MF80-R160Q40-13M CoroMill® MF80, face milling cutter
MS40-R160Q40-13M Corpo de Fresa CoroDrill® MS40 para cantos a 90 graus
MS60-R160Q40-16M CoroMill® MS60, square shoulder milling cutter
R200-140Q40-20L Corpo de Fresa de facear CoroMill® 200
R200-140Q40-20M Corpo de Fresa de facear CoroMill® 200
R245-160Q40-12H Corpo de Fresa de facear CoroMill® 245
R245-160Q40-12L Corpo de Fresa de facear CoroMill® 245 Recomendado
R245-160Q40-12M Corpo de Fresa de facear CoroMill® 245 Recomendado
R245-160Q40-18H Corpo de Fresa de facear CoroMill® 245 Recomendado
R245-160Q40-18M Corpo de Fresa de facear CoroMill® 245 Recomendado
R331.32-200Q40CM06.00 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32-200Q40DM08.00 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32-200Q40EM10.00 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32-200Q40FM12.00 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32-200Q40KM15.00 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32-200Q40LM17.50 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32-200Q40QM20.50 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32-200Q40RM23.50 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32-202Q40EMQ Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-202Q40FMQ Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-202Q40KMQ Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.52-200Q40MML Corpo de Fresa de disco e faceamento reverso duplo corte lateral CoroMill® 331 ajustável Recomendado
R331.52-200Q40MMR Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável
R365-160Q40-S15H Corpo de Fresa de facear CoroMill® 365
R365-160Q40-S15M Corpo de Fresa de facear CoroMill® 365
R365-160Q40-W15H Corpo de Fresa de facear CoroMill® 365
R390-160Q40-18L Corpo de Fresa CoroMill® 390 para cantos a 90 graus
R390-160Q40-18M Corpo de Fresa CoroMill® 390 para cantos a 90 graus
R390-160Q40-43L Corpo de Fresa CoroMill® 390 de aresta longa para cantos a 90 graus
S-60-160Q40-09H CoroMill® S-60 face milling cutter
S-60-160Q40-09HX CoroMill® S-60 face milling cutter Nada com esse termo. Tente só o início do código.
