Ferramentas · Ferramenta de mandrilar — intercambiável

825L-265TC11

Porta Ferramenta leve CoroBore® 825 XL para mandrilamento de precisão

Ferramenta de mandrilar · comprimento funcional 110 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
825L-265TC11
Código compactado
825L-265TC11
Material ID
6424039
Família
Ferramentas
Tipo
Ferramenta de mandrilar — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
4,92 kg
EAN
26424039
NCM
846693
UNSPSC
23241601
eCl@ss 13
21181290
Origem
DE
Lançamento
24/09/2013
CoroPak de lançamento
13.2

Arquivos CAD

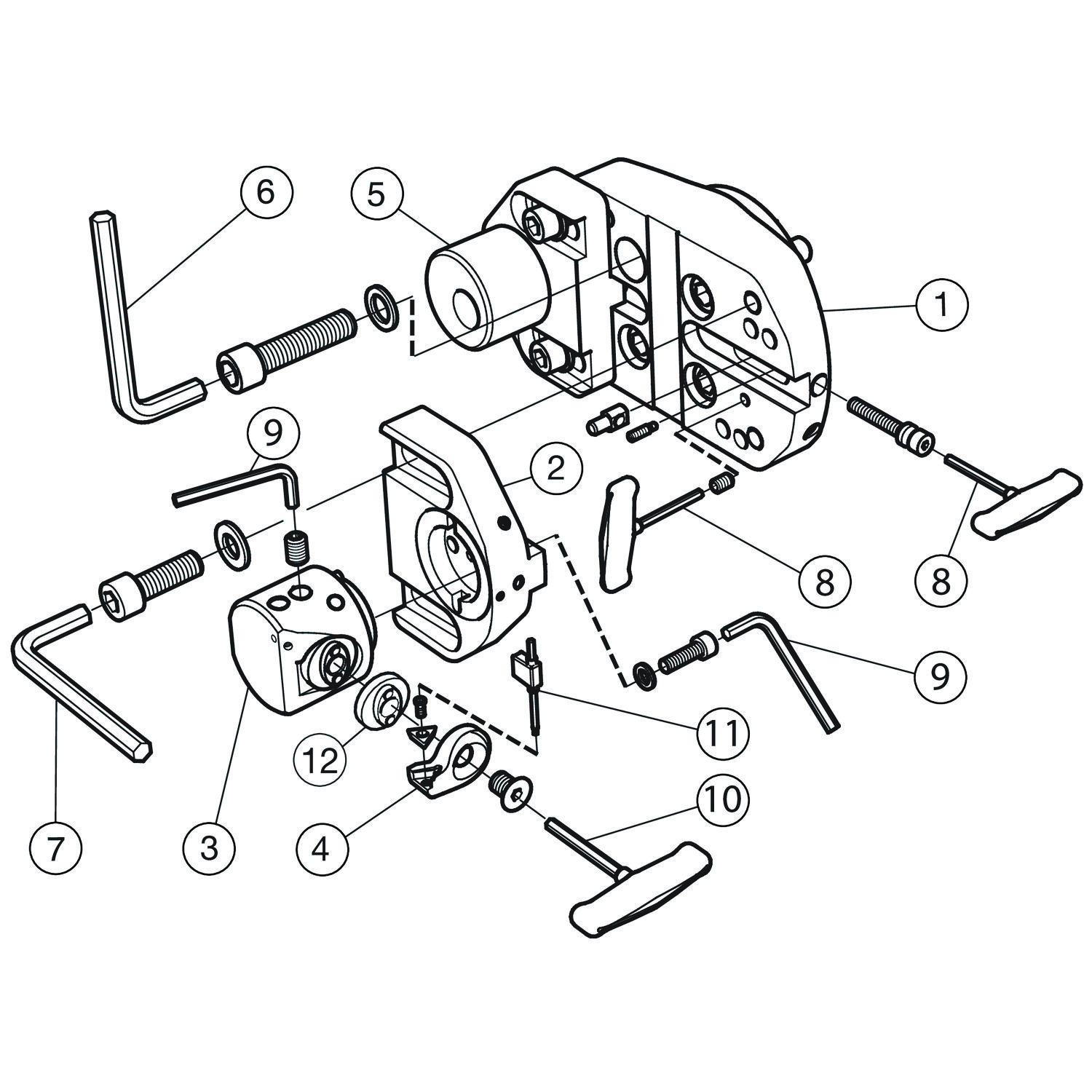

Itens inclusos

  • 1 × A40-R822XLS17-LK 050 Ponte
  • 1 × S17-R825XLA34-020 Corrediça
  • 1 × A34-R825C-E 017 A Cabeçote de mandrilar fino
  • 1 × R825C-AF23STUC1103A Cartucho
  • 1 × S17-825XL-CW Contrapeso
  • 1 × 3021 010-100 Chave
  • 1 × 3021 010-080 Chave
  • 1 × 3021 010-030 Chave
  • 1 × 3021 010-050 Chave
  • 1 × 3021 010-040 Chave
  • 1 × 5680 051-02 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

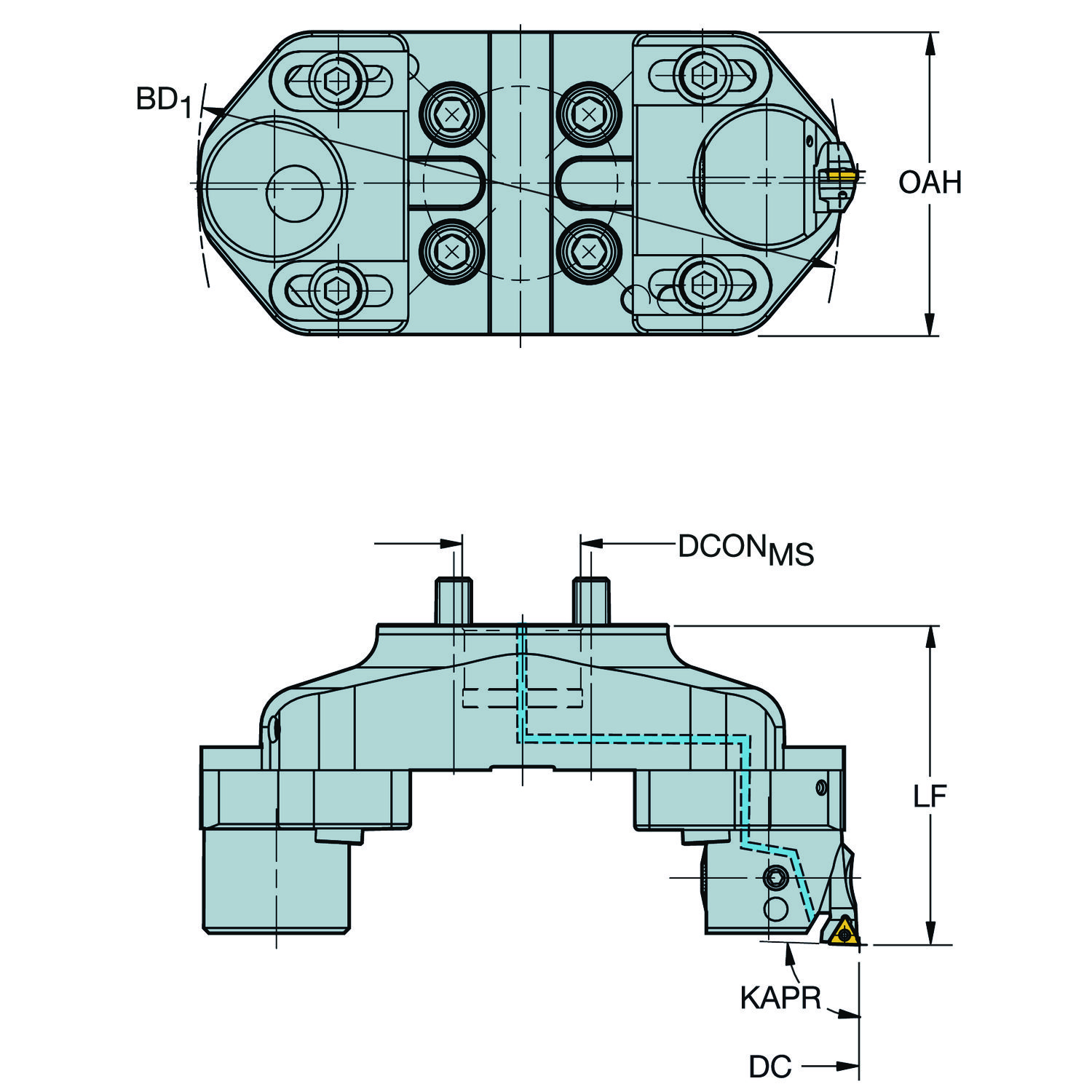

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 104 mm
Ângulo da aresta de corte da ferramenta KAPR 92
Ângulo da ponta da pastilha EPSR 60
Código do material do corpo BMC Aço e alumínio
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento do corpo LB 110 mm
Comprimento funcional LF 110 mm
Comprimento total OAL 110 mm
Diâmetro da conexão DCONMS 40 mm
Diâmetro de corte máximo DCX 265 mm
Diâmetro do corpo BD 195 mm
Diâmetro do cubo DHUB 100 mm
Diâmetro do parafuso circular DBC 66.7 mm
Diâmetro mínimo de corte DCN 198 mm
Direção da interface de adaptação da máquina ADINTMS Eixo porta-fresa -ISO 6462 -C (4 parafusos) — métrica: 40S
Keyway width (metric) KWW 16.4 mm
Letra standard STDLET C
Limite máximo de ajuste ADJLX 33.5 mm
Número de pastilhas CICT 1
Numero standard STDNO ISO6462
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 110304 (RE<0.4)
Peso do item WT 4.92 kg
Pressão de refrigeração CP 70 bar
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Torque TQ 0.9 Nm
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
