820L-250SP12Y — Foto do produto

Foto do produto

Ferramentas · Ferramenta de mandrilar — intercambiável

820L-250SP12Y

Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste leve

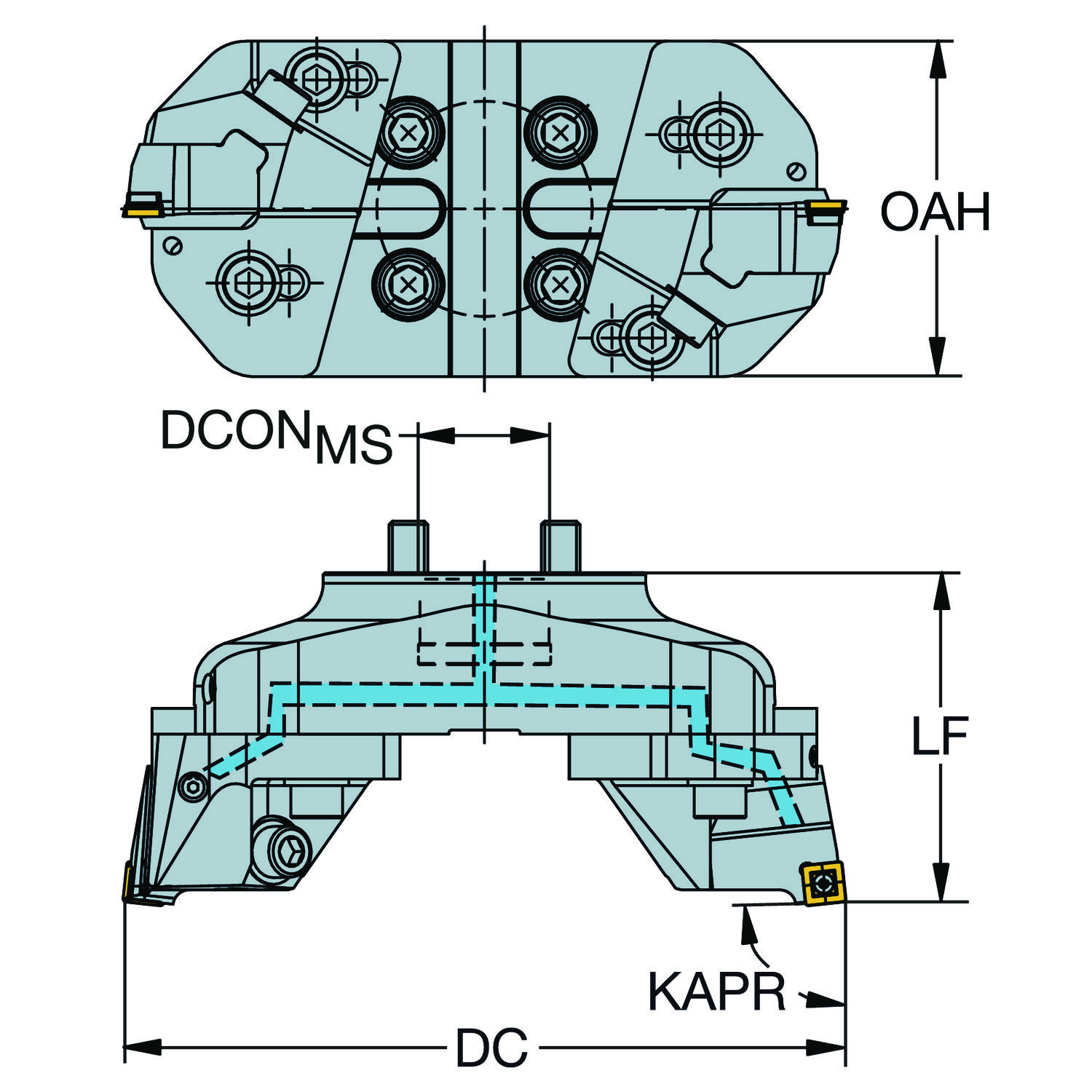

Ferramenta de mandrilar · comprimento funcional 102 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
820L-250SP12Y
Código compactado
820L-250SP12Y
Material ID
7591767
Família
Ferramentas
Tipo
Ferramenta de mandrilar — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
4,39 kg
EAN
7323223832863
NCM
846693
UNSPSC
23241601
eCl@ss 13
21181203
Origem
NL
Lançamento
22/09/2018
CoroPak de lançamento
18.2

Arquivos CAD

Itens inclusos

  • 1 × A40-R822XLS17-LK 050 Ponte
  • 2 × S17-R820XLS12-012A Corrediça
  • 2 × S12-R820XLR40SSYP12 Cartucho
  • 1 × 3021 010-100 Chave
  • 1 × 3021 010-080 Chave
  • 1 × 3021 010-030 Chave
  • 1 × 5680 049-04 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 104 mm
Ângulo da aresta de corte da ferramenta KAPR 84
Ângulo da ponta da pastilha EPSR 90
Código do material do corpo BMC Aço e alumínio
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 12
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 102 mm
Diâmetro da conexão DCONMS 40 mm
Diâmetro de corte máximo DCX 250 mm
Diâmetro do cubo DHUB 100 mm
Diâmetro do parafuso circular DBC 66.7 mm
Diâmetro mínimo de corte DCN 198 mm
Direção da interface de adaptação da máquina ADINTMS Eixo porta-fresa -ISO 6462 -C (4 parafusos) — métrica: 40S
Keyway width (metric) KWW 16.4 mm
Letra standard STDLET C
Número de pastilhas CICT 2
Numero standard STDNO ISO6462
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroBore SP12 (SPMT 1210-BM)
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
