MS40-R160Q40-13M

Ferramentas · Indexable shoulder face mill

MS40-R160Q40-13M

Corpo de Fresa CoroDrill® MS40 para cantos a 90 graus

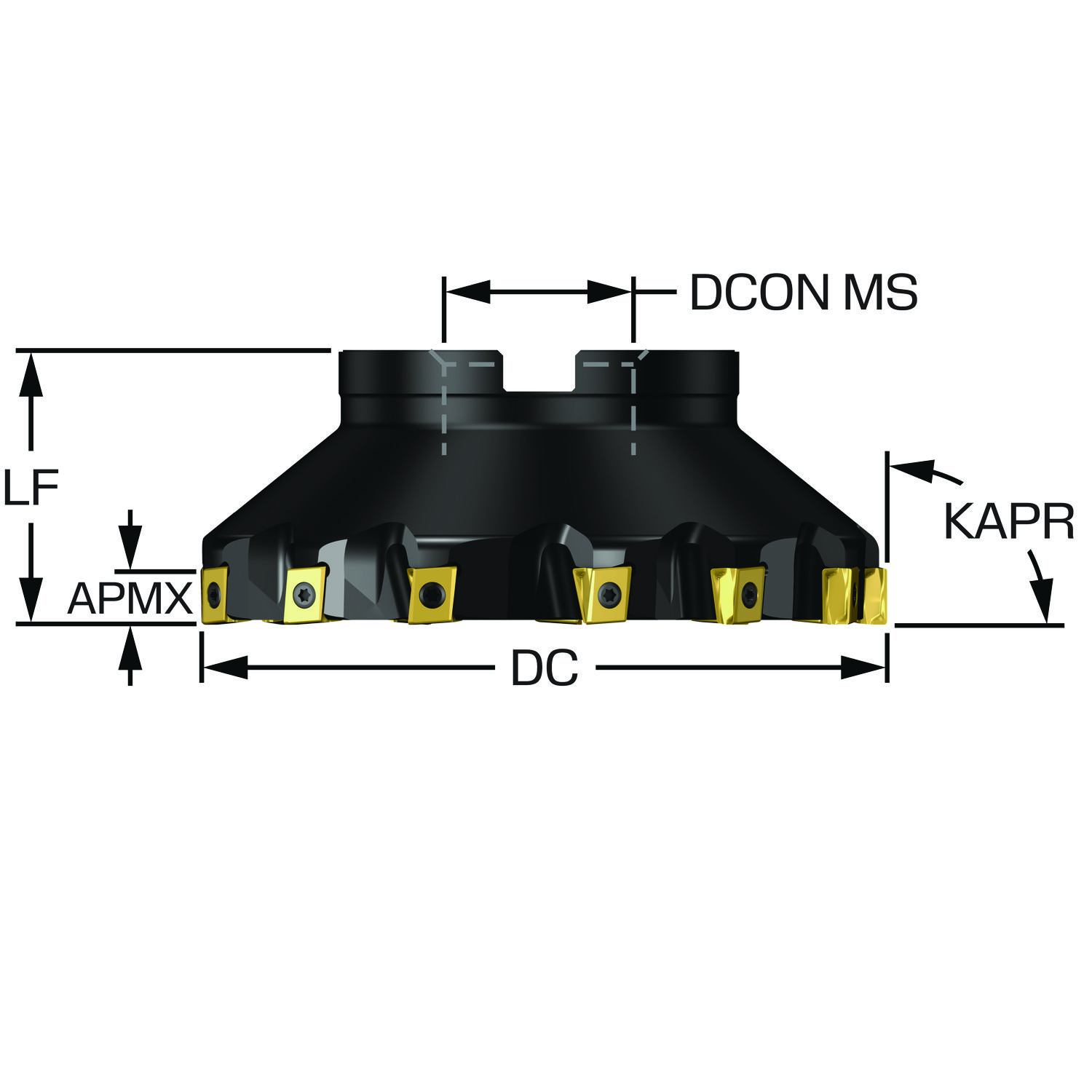

Fresa · diâmetro de corte 160 mm, comprimento funcional 63 mm, 13 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
MS40-R160Q40-13M
Código compactado
MS40-R160Q40-13M
Material ID
8637062
Família
Ferramentas
Tipo
Indexable shoulder face mill
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
3.73 Kilogram
EAN
7323228293157
NCM
846610
UNSPSC
23241623
eCl@ss 13
21180902
Origem
CN,US
Lançamento
24/02/2025
CoroPak de lançamento
25.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 90
ângulo de saída axial GAMP -5
ângulo de saída radial GAMF -16
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 13
Código do tamanho do assento da pastilha SSC_N 13
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento funcional LF 63 mm
Comprimento util LU 63 mm
Diâmetro da conexão DCONMS 40 mm
Diâmetro de corte DC 160 mm
Diâmetro do parafuso circular DBC 66.7 mm
Direção da interface de adaptação da máquina ADINTMS Arbor -ISO 6462 -C (4 bolts) -metric: 40S
Insert included angle EPSR 90
Keyway width (metric) KWW 16.4 mm
Letra standard STDLET C
Número de pastilhas CICT_1 13
Número efetivo de arestas de corte na parte periférica ZEFP 13
Numero standard STDNO ISO6462
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_1 CoroMill MS40 1306 (MS40-1306)
Profundidade de corte máxima APMX 12 mm
Propriedade antivibração DPC Não
Recurso de corte central CCC Não
Rotação máxima RPMX 5800
Sensor embedded property SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
