Ferramentas · Ferramenta de mandrilar — intercambiável
820L-250TC22
Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste leve

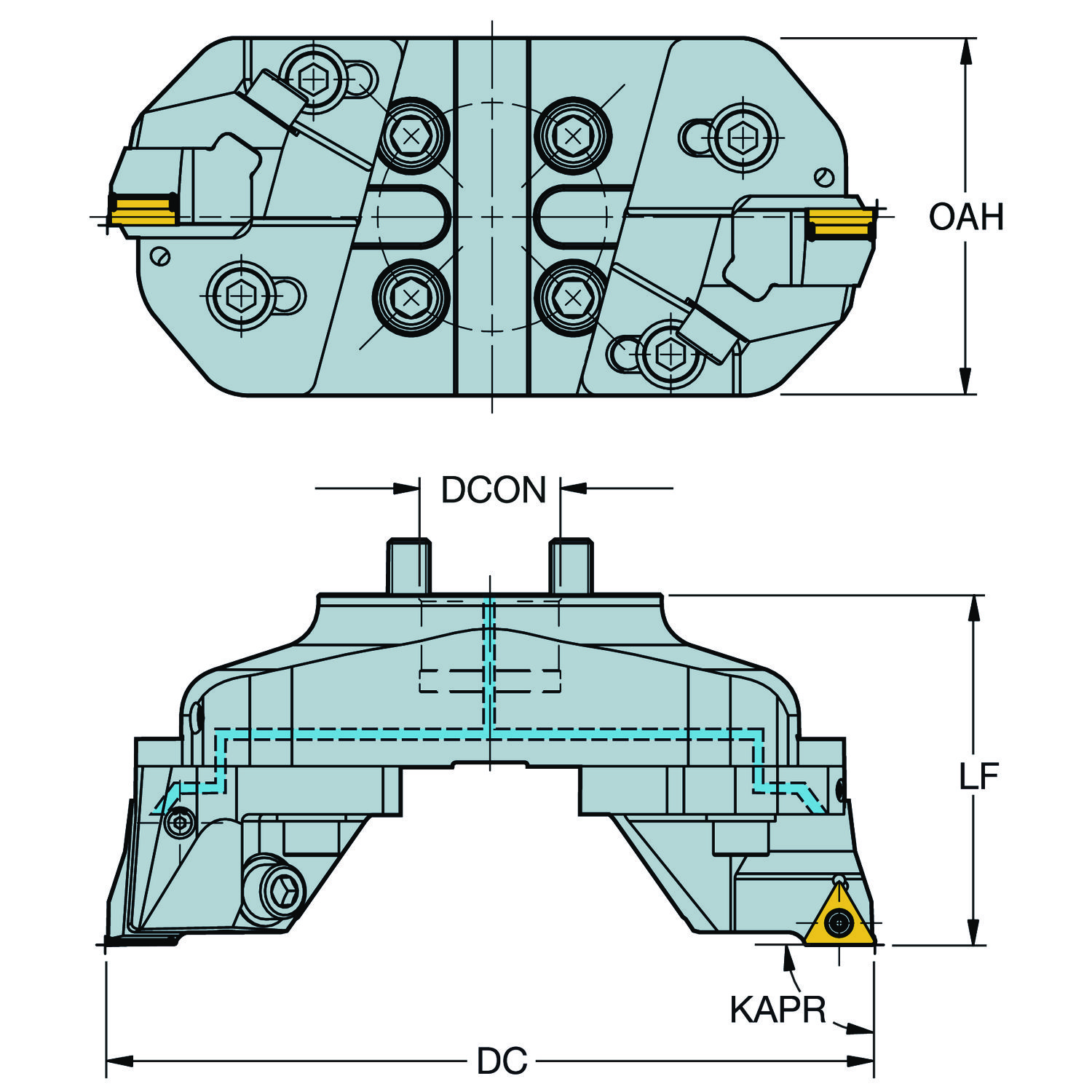

Ferramenta de mandrilar · comprimento funcional 102 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Sem reposição
A fábrica não repõe mais o item; vale o que houver em estoque.
A fábrica não informa substituição para este item. A engenharia da Hailtools indica a alternativa atual para a sua aplicação.
Item fora de reposição na Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Cliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 820L-250TC22.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Biblioteca técnica: tudo sobre CoroBore 820 XL · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 820L-250TC22
- Código compactado
- 820L-250TC22
- Material ID
- 6424040
- Família
- Ferramentas
- Tipo
- Ferramenta de mandrilar — intercambiável
- Peso unitário
- 5,615 kg
- EAN
- 26424040
- UNSPSC
- 23241601
- eCl@ss 13
- 21181203
- Lançamento
- 24/09/2013
- CoroPak de lançamento
- 13.2
Arquivos CAD
- DXF 2D 73641785.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × A40-R822XLS17-LK 050 Ponte
- 2 × S17-R820XLS12-012 Corrediça
- 2 × S12-R820XLR40STFC22 Cartucho
- 1 × 3021 010-100 Chave
- 1 × 3021 010-080 Chave
- 1 × 3021 010-030 Chave
- 1 × 5680 049-02 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 104 mm |
| Ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo da ponta da pastilha | EPSR | 60 |
| Código do material do corpo | BMC | Aço e alumínio |
| Código do tamanho do assento da pastilha | SSC_M | 22 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento funcional | LF | 102 mm |
| Comprimento total | OAL | 102 mm |
| Diâmetro da conexão | DCONMS | 40 mm |
| Diâmetro de corte máximo | DCX | 250 mm |
| Diâmetro do cubo | DHUB | 100 mm |
| Diâmetro do parafuso circular | DBC | 66.7 mm |
| Diâmetro mínimo de corte | DCN | 198 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Eixo porta-fresa -ISO 6462 -C (4 parafusos) — métrica: 40S |
| Keyway width (metric) | KWW | 16.4 mm |
| Letra standard | STDLET | C |
| Limite máximo de ajuste | ADJLX | 26 mm |
| Número de pastilhas | CICT | 2 |
| Numero standard | STDNO | ISO6462 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | TCMT 220408 |
| Peso do item | WT | 5.615 kg |
| Pressão de refrigeração | CP | 70 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Torque | TQ | 3 Nm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 18 no catálogo
TCMT 22 04 12-KR 3210 Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCMT 22 04 12-KR H13A Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCMT 22 04 08-KM 3210 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-KM 3225 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-KM H13A Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-KR 3210 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-KR 3225 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-KR H13A Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-MM 2035 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-MR 2035 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-PM 4335 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-PM 4425 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-PR 4335 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-PR 4425 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 12-KR 3225 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 12-MR 2035 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 12-PR 4335 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 12-PR 4425 Pastilha CoroTurn® 107 para torneamento Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 23 no catálogo
392.41005-100 40 060M Adaptador HSK para fixação tipo árvore
392.54005C4040055M Adaptador BIG-PLUS ISO para fixação tipo árvore
392.54005C5040060 Adaptador BIG-PLUS ISO para fixação tipo árvore
392.55505C4040055M Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
392.55805C5040055 Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
A1B05-40 40 060 Adaptador ISO 7388-1 para fixação tipo árvore
A1B05-50 40 050 Adaptador ISO 7388-1 para fixação tipo árvore
A1B05-50 40 100 Adaptador ISO 7388-1 para fixação tipo árvore
A2B05-40 40 070 Adaptador MAS-BT 403 para fixação tipo árvore
A2B05-40 40 100 Adaptador MAS-BT 403 para fixação tipo árvore
A2B05-50 40 055 Adaptador MAS-BT 403 para fixação tipo árvore
A2B05-50 40 100 Adaptador MAS-BT 403 para fixação tipo árvore
AA3B05-50 40 050 Adaptador CAT-V para fixação tipo árvore
C10-391.05C-40 040M Adaptador Coromant Capto® para fixação tipo árvore
C6-391.05C-40 050M Adaptador Coromant Capto® para fixação tipo árvore
C8-391.05C-40 060M Adaptador Coromant Capto® para fixação tipo árvore
C8-391.07C-40 060 Adaptador Coromant Capto® para fixação tipo árvore
C8X-391.05-40 040 Adaptador Coromant Capto® para fixação tipo árvore
HA06-AR40-B092-060 Adaptador HSK para fixação tipo árvore
HA08-AR40-B092-070 Adaptador HSK para fixação tipo árvore
HA10-AR40-B092-060 Adaptador HSK para fixação tipo árvore
HA10-AR40-B092-100 Adaptador HSK para fixação tipo árvore
HA12-AR40-B092-100 Adaptador HSK para fixação tipo árvore Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
A40-R822XLS17-LK 050 Árvore para corpo da ferramenta CoroBore® XL Vem com a ferramenta (1)
S17-R820XLS12-012 Adaptador para CoroBore® XL Vem com a ferramenta (2)
S12-R820XLR40STFC22 Cápsula para CoroBore® XL Vem com a ferramenta (2)
3021 010-100 Chave Allen Vem com a ferramenta (1)
3021 010-080 Chave Allen Vem com a ferramenta (1)
3021 010-030 Chave Allen Vem com a ferramenta (1)
5680 049-02 Chave Vem com a ferramenta (1) Mesmo tipo de ferramenta.
825-23TC06-EH16 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-107TC11-C5 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-107TC11-C6 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-137TC11-C6 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-137TC11-C8 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-167TC11-C6 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-167TC11-C8 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-23TC06-A18 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-23TC06-C3 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-29TC06-A20 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-29TC06-C3 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-29TC06-C4 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
