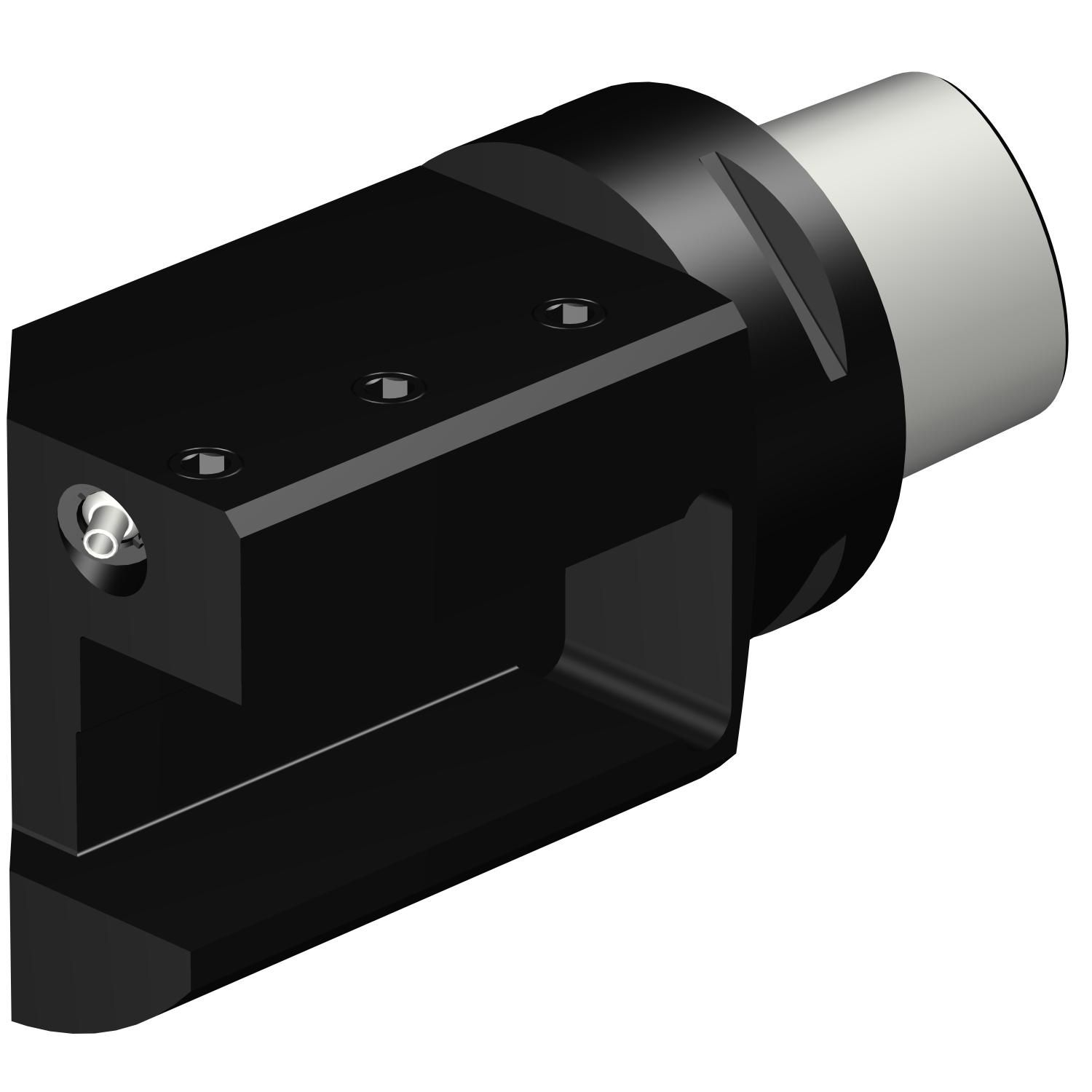

Foto do produto
Adaptação · Adaptador estacionário — reto
C8-ASHR-40140-20-A
Coromant Capto® para adaptador com haste retangular
Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C8-ASHR-40140-20-A
- Código compactado
- C8-ASHR-40140-20-A
- Material ID
- 5729792
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 5,231 kg
- EAN
- 11523422
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- SE
- Lançamento
- 12/08/2002
- CoroPak de lançamento
- 02.2
Arquivos CAD
Itens inclusos
- 3 × 3214 020-512 Parafuso
- 1 × 5691 034-03 Bico de refrigeração
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 31.75 mm |
| Altura total | OAH | 95 mm |
| Balanço máximo | OHX | 140 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento funcional | LF_1 | 140 mm |
| Diâmetro da conexão | DCONMS | 80 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C8 |
| Direção de interface de adaptação da peça | ADINTWS | Haste retangular — polegada: (20) 1 1/4 x 1 1/4 |
| Largura funcional | WF_1 | 8.25 mm |
| Largura total | OAW | 80 mm |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | Saída axial inclinada com bico ajustável |
