Adaptação · Adaptador estacionário — reto
C8-APBL-160-25HP
Adaptador Coromant Capto® para fixação de lâminas
Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C8-APBL-160-25HP
- Código compactado
- C8-APBL-160-25HP
- Material ID
- 7086881
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 3,37 kg
- EAN
- 7323221216986
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- SE
- Lançamento
- 19/02/2017
- CoroPak de lançamento
- 17.1
Arquivos CAD

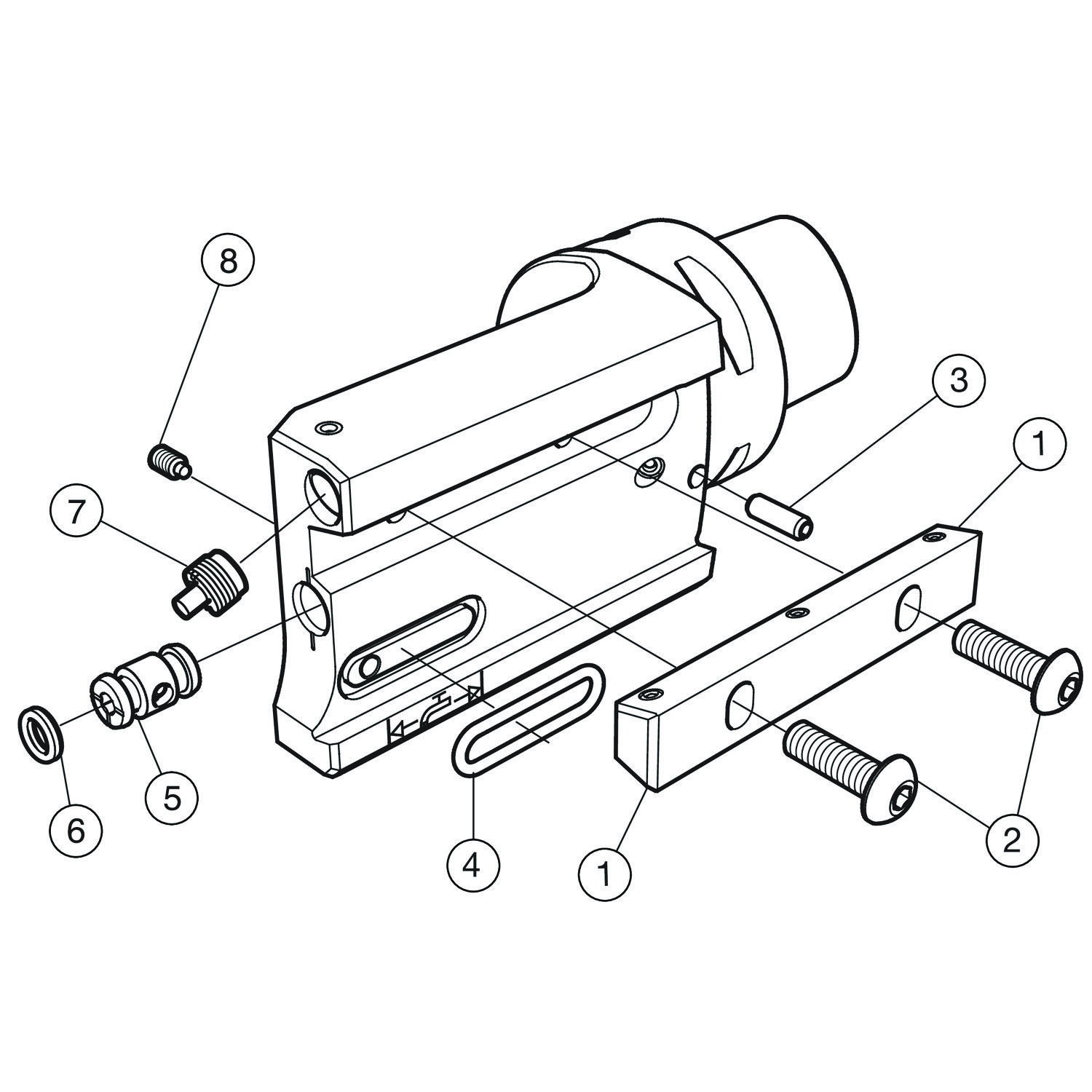

Itens inclusos
- 1 × 5431 080-02 Cunha
- 3 × 5512 031-09 Parafuso
- 1 × 3113 030-457 Pino elástico
- 1 × 5641 005-74 Anel O-ring
- 1 × 5692 036-02 Parafuso da válvula
- 1 × 5641 005-08 Anel O-ring
- 1 × 5691 034-02 Bico
- 1 × 3214 020-256 Parafuso de ajuste
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

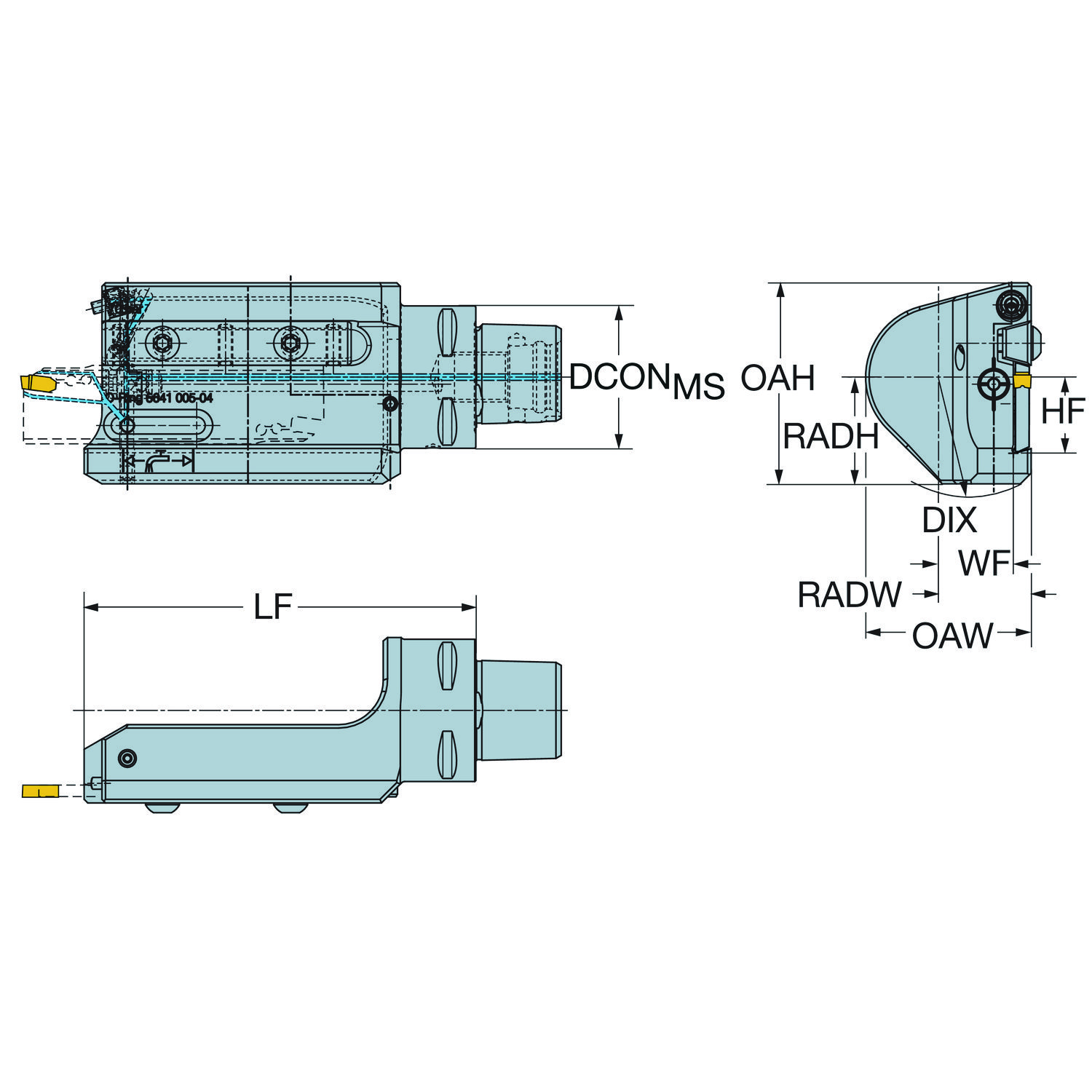

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 25 mm |
| Altura total | OAH | 81 mm |
| Balanço máximo | OHX | 160 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento funcional | LF_1 | 160 mm |
| Diâmetro da conexão | DCONMS | 80 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C8 |
| Direção de interface de adaptação da peça | ADINTWS | Corte off e canais lâmina — tamanho 25L |
| Largura funcional | WF_1 | 40.5 mm |
| Largura total | OAW | 86 mm |
| Pressão de refrigeração | CP | 70 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Saída descentralizada com bicos ajustáveis |
| Torque | TQ | 10 mm |
