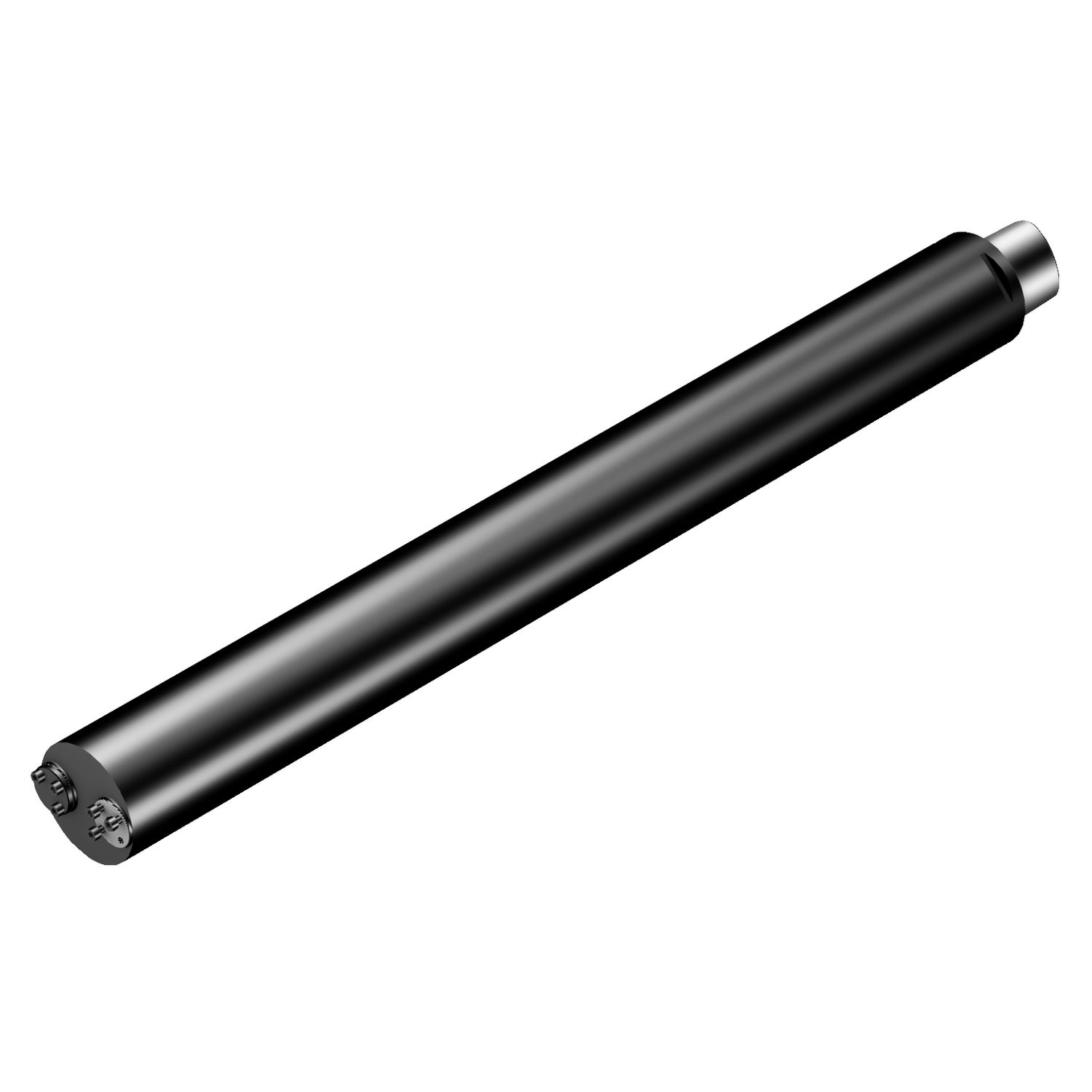

Foto do produto
Adaptação · Adaptador estacionário — reto
C8-570-3C 80 608-40-2
Adaptador Silent Tools™ com acoplamento Coromant Capto® para CoroTurn® SL
Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sem reposição — só estoque
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
A Sandvik Coromant indica no lugar:
HT30D-C8 80 608-40-2 — Silent Tools™ adaptor with Coromant Capto® coupling to CoroTurn® SLTotalmente intercambiável com o produto original.
Dados principais
- Código ISO
- C8-570-3C 80 608-40-2
- Código compactado
- C8-570-3C80608-40-2
- Material ID
- 6750041
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Peso unitário
- 20,6 kg
- EAN
- 26750041
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 21/02/2015
- CoroPak de lançamento
- 15.1
Arquivos CAD

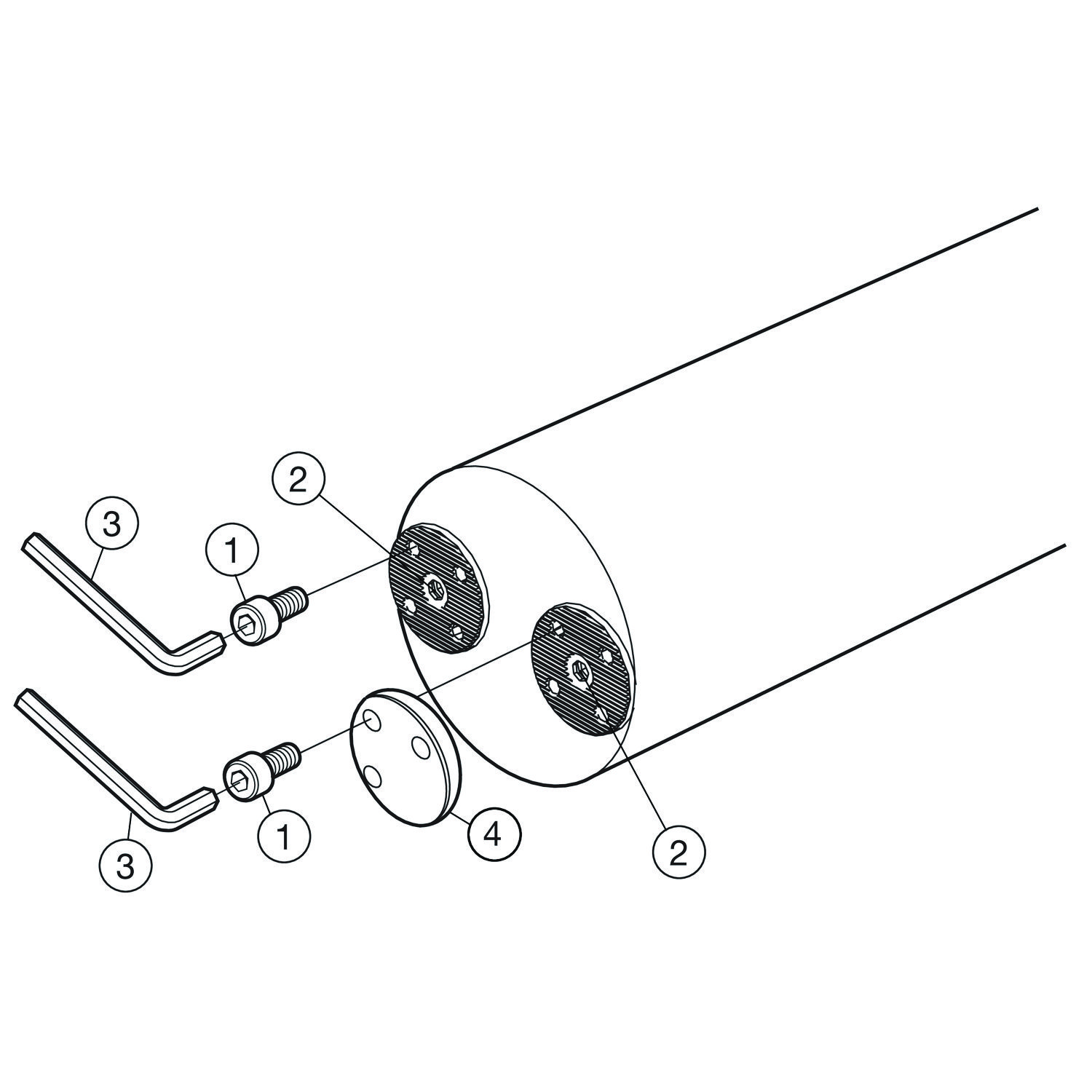

Itens inclusos
- 3 × 3212 010-358 Parafuso
- 1 × 3671 010-113 Anel O-ring
- 1 × 3021 010-050 Chave
- 1 × SL40-CP Tampa
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

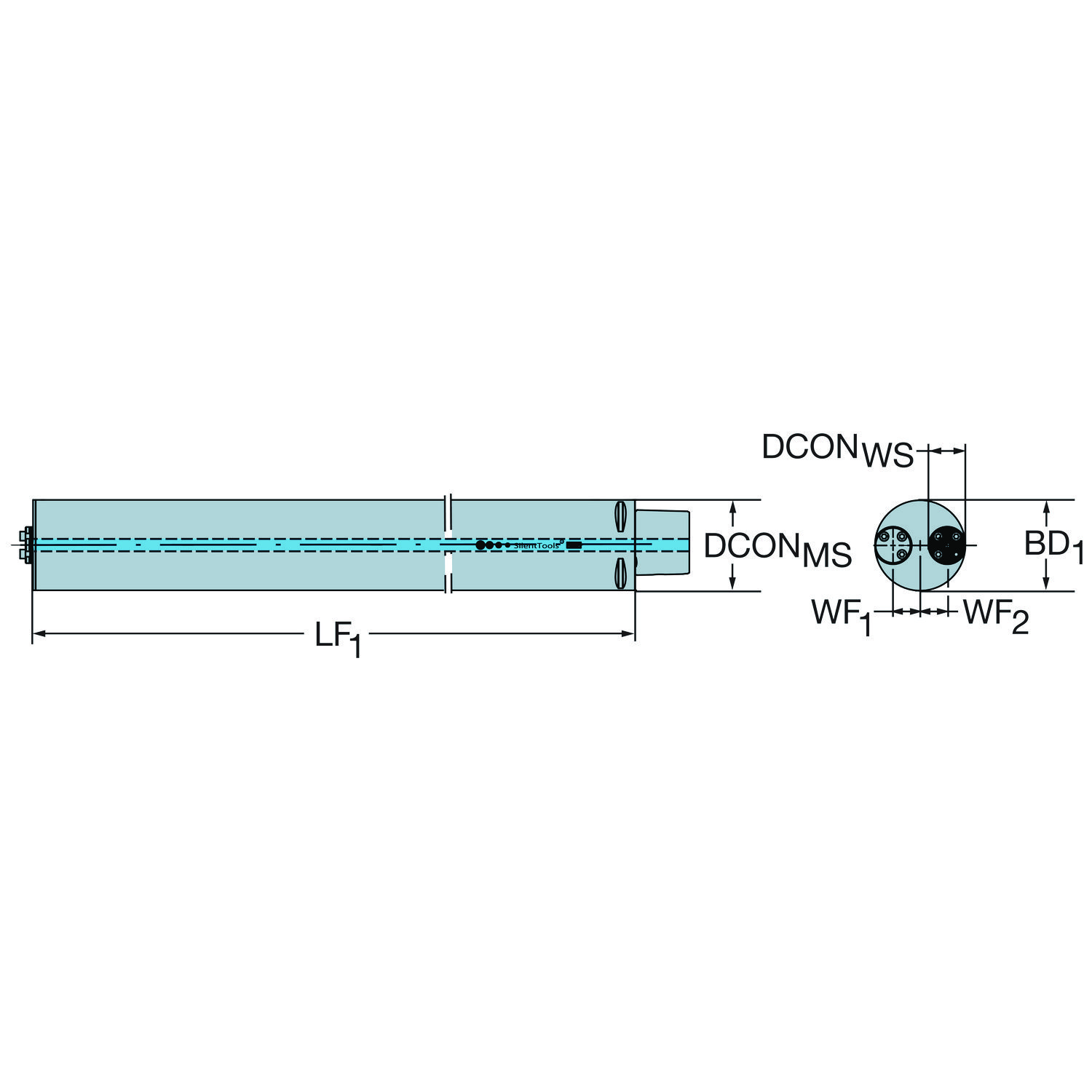

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Altura funcional | HF_2 | 0 mm |
| Balanço máximo | OHX | 608 mm |
| Balanço mínimo | OHN | 608 mm |
| Bolso para chip de dados | DCP | Não |
| Centro de gravidade — componente Z | CGZ | 275 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento do corpo | LB | 608 mm |
| Comprimento funcional | LF_1 | 608 mm |
| Comprimento funcional | LF_2 | 608 mm |
| Comprimento total | OAL | 656.325 mm |
| Diâmetro da conexão | DCONMS | 80 mm |
| Diâmetro da conexão | DCONWS | 40 mm |
| Diâmetro do corpo | BD_1 | 80 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C8 |
| Direção de interface de adaptação da peça | ADINTWS | SL (parafuso montado) -reto — tamanho 40 |
| Largura funcional | WF_1 | 20 mm |
| Largura funcional | WF_2 | 20 mm |
| Máxima força de corte | FFCX | 7000 N |
| Peso do item | WT | 20.6 kg |
| Pressão de refrigeração | CP | 70 bar |
| Propriedade antivibração | DPC | Sim |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Temperatura máxima admissível do corpo | TBX | 75 C |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 17 Nm |
