Adaptação · Adaptador estacionário — reto
C6-QC-C5-100R07
Adaptador de redução de offset Coromant Capto® com troca rápida
Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C6-QC-C5-100R07
- Código compactado
- C6-QC-C5-100R07
- Material ID
- 6884855
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 2,05 kg
- EAN
- 7323220353088
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Origem
- DE
- Lançamento
- 28/08/2015
- CoroPak de lançamento
- 15.2
Arquivos CAD

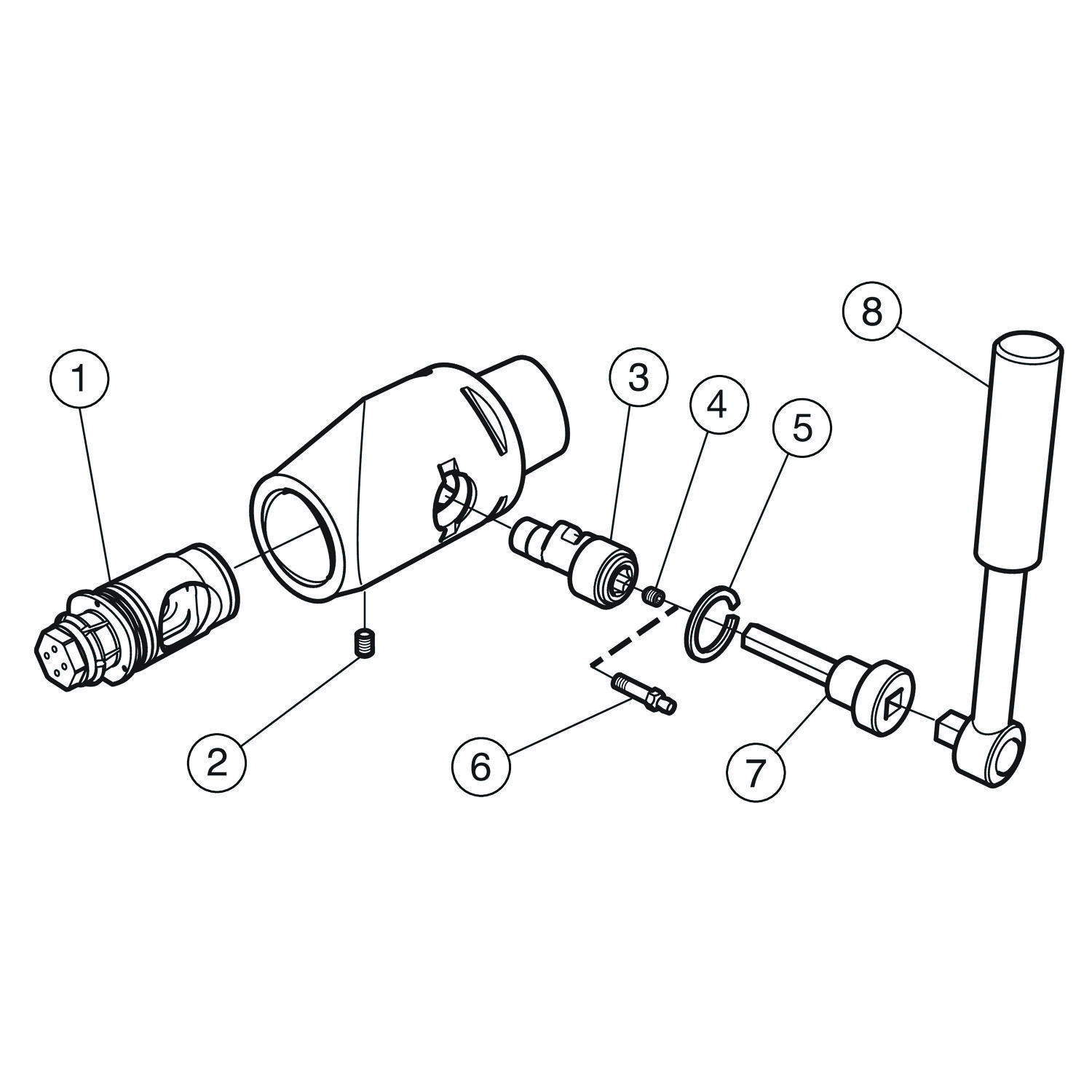

Itens inclusos
- 1 × 5461 060-031 Jogo de tirante
- 1 × 3214 010-306 Parafuso sem cabeça
- 1 × 5333 060-03 Eixo excêntrico
- 1 × 3214 010-355 Parafuso sem cabeça
- 1 × 3421 105-022 Anel elástico
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

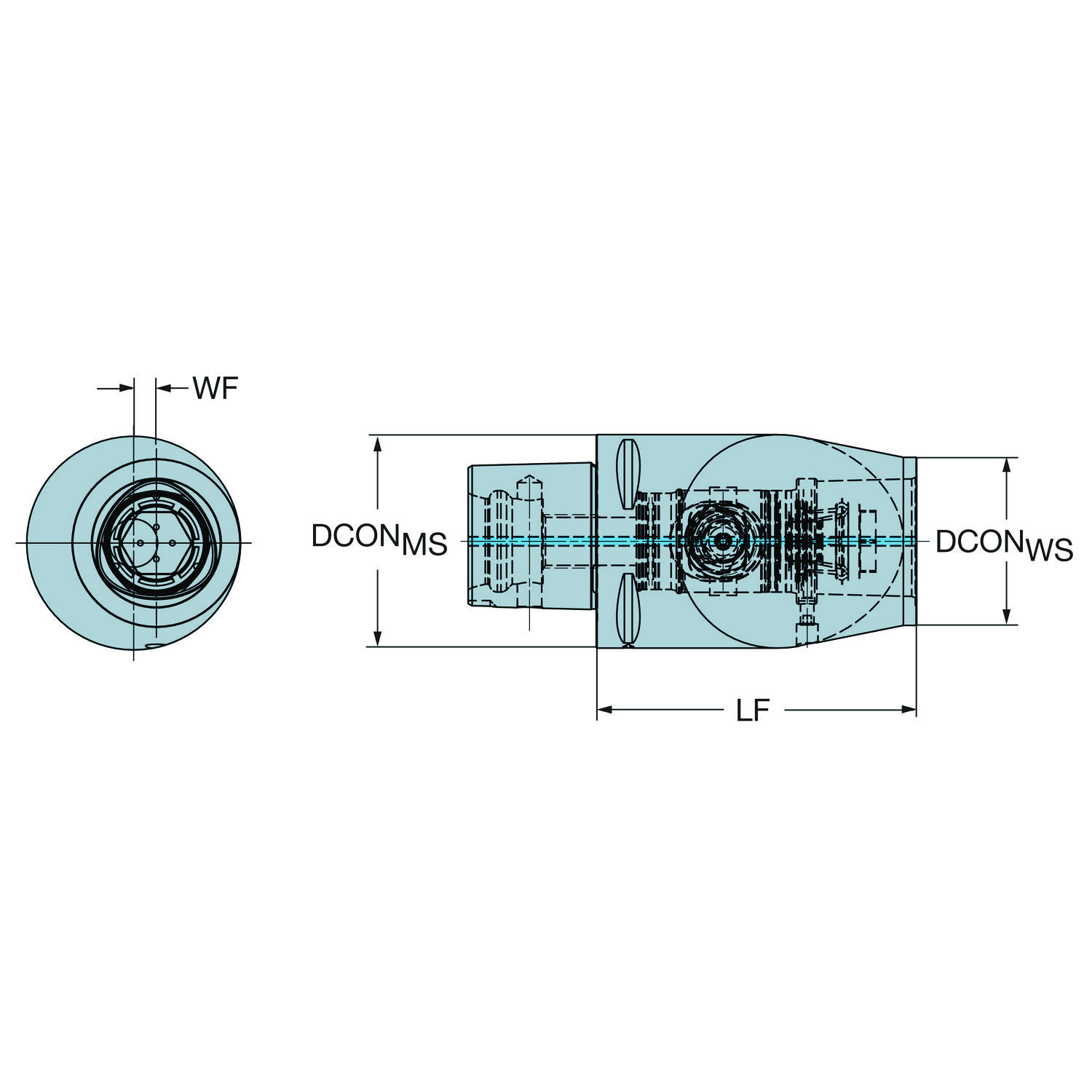

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Balanço máximo | OHX | 100 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento funcional | LF_1 | 100 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Diâmetro da conexão | DCONWS | 50 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C6 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (segmento fixação) — tamanho C5 |
| Largura funcional | WF_1 | 6.5 mm |
| Pressão de refrigeração | CP | 150 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 70 mm |
