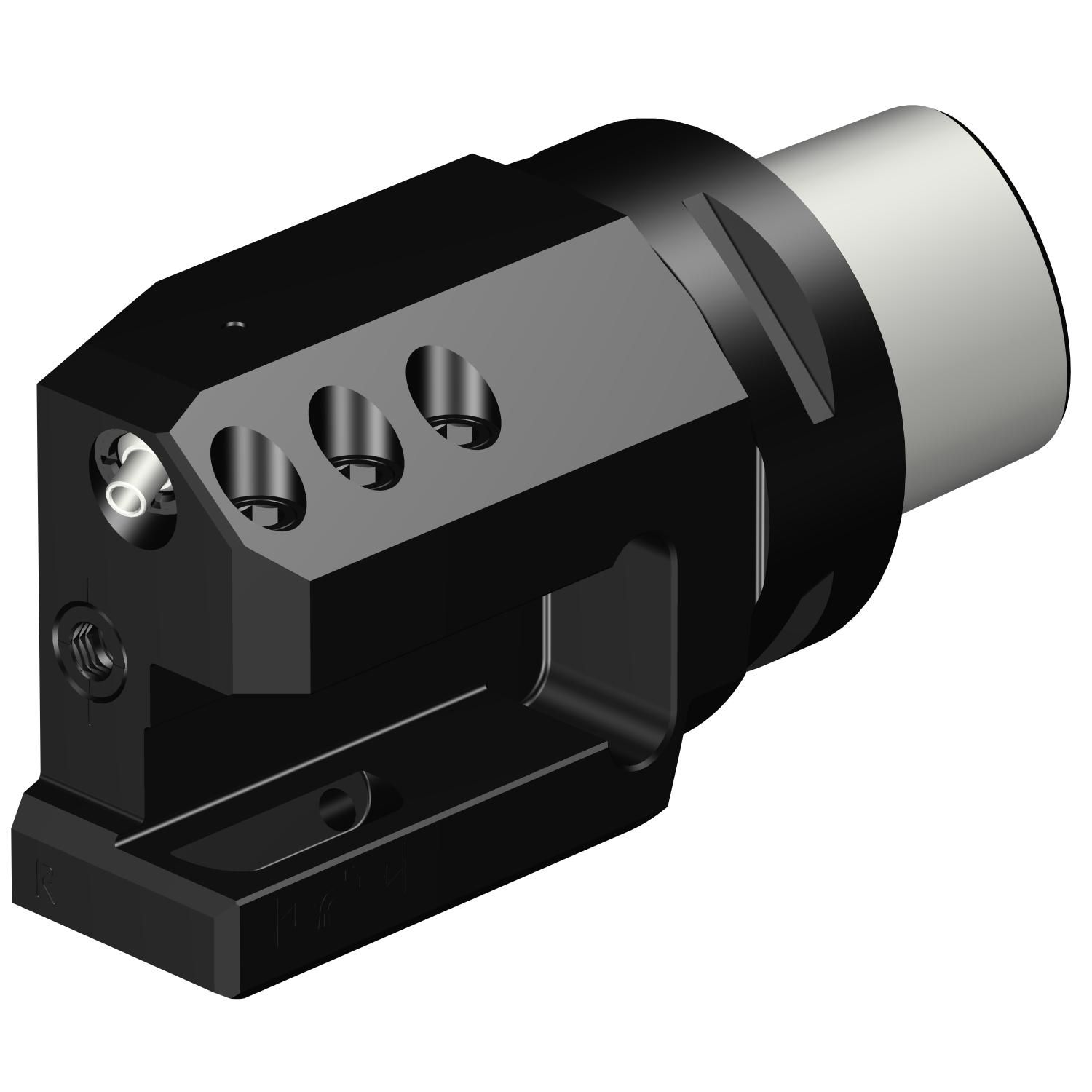

C6-ASHR-105-12AHP

Coromant Capto® para adaptador com haste retangular

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C6-ASHR-105-12AHP
Código compactado: C6-ASHR-105-12AHP
Material ID: 7086835
Família: Adaptação
Tipo: Adaptador estacionário — reto
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 2,355 kg
EAN: 7323221216528
NCM: 846610
UNSPSC: 27112807
eCl@ss 13: 21022002
Origem: SE
Lançamento: 19/02/2017
CoroPak de lançamento: 17.1

Arquivos CAD

Itens inclusos

3 × 3214 020-460 Parafuso sem cabeça
1 × 5691 034-03 Bico

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF_1	19.05 mm
Altura total	OAH	69 mm
Balanço máximo	OHX	105 mm
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica e radial
Comprimento funcional	LF_1	105 mm
Diâmetro da conexão	DCONMS	63 mm
Direção da interface de adaptação da máquina	ADINTMS	Coromant Capto (parafuso e segmento fixação) — tamanho C6
Direção de interface de adaptação da peça	ADINTWS	Haste retangular — polegada: (12) 3/4 x 3/4
Largura funcional	WF_1	10.95 mm
Largura total	OAW	63.5 mm
Pressão de refrigeração	CP	150 mm
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Tipo código de saída de refrigeração	CXSC	Saída descentralizada com bicos ajustáveis

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
