C5-TLSL-35060-3 — Foto do produto

Foto do produto

Ferramentas · Corte e canal radial — intercambiável

C5-TLSL-35060-3

Unidade de corte Top Lok para cortes e canais

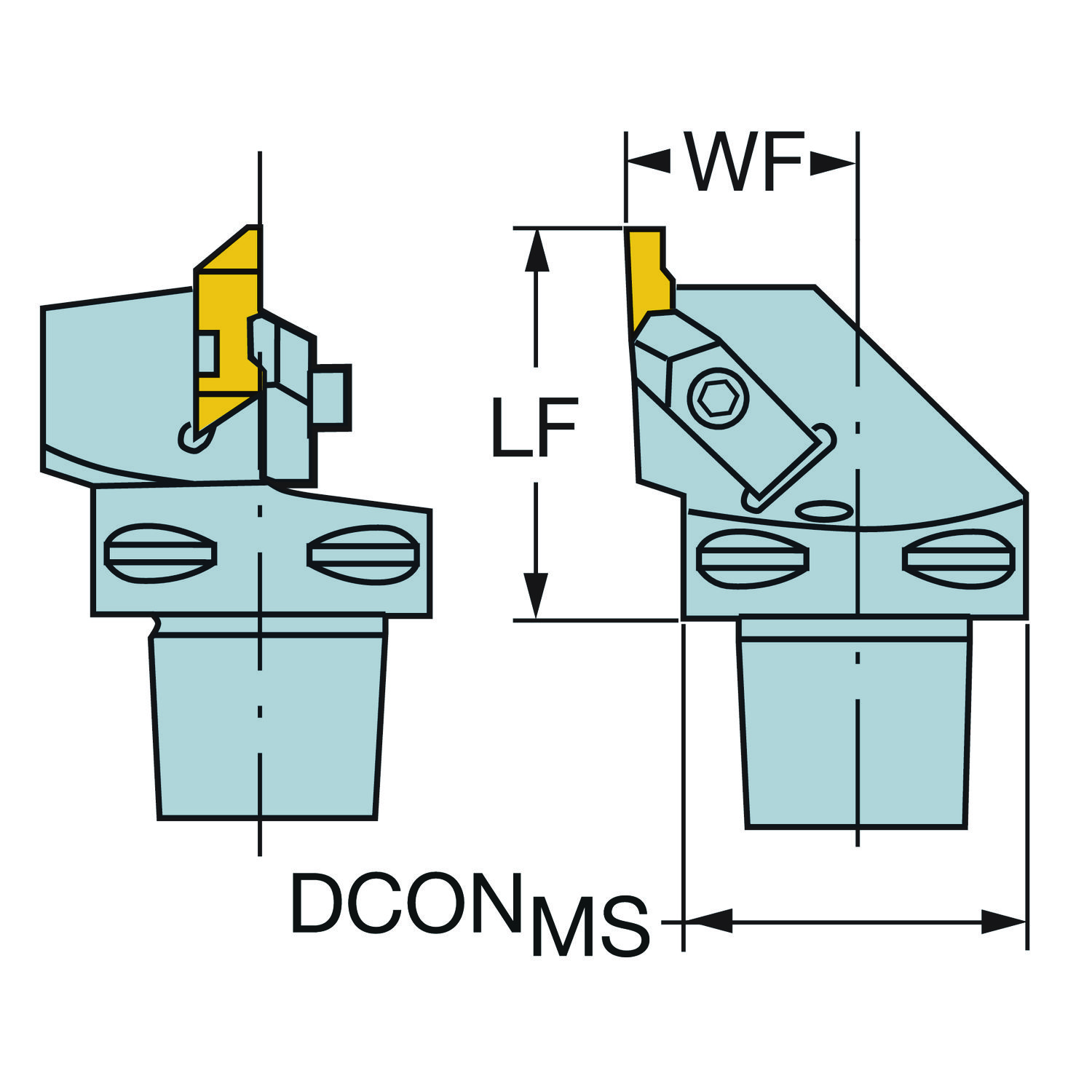

Ferramenta para torneamento · comprimento funcional 59,99 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C5-TLSL-35060-3
Código compactado
C5-TLSL-35060-3
Material ID
5729235
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
800 g
EAN
10473746
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181012
Origem
US
Lançamento
05/11/1990
CoroPak de lançamento
90.3

Arquivos CAD

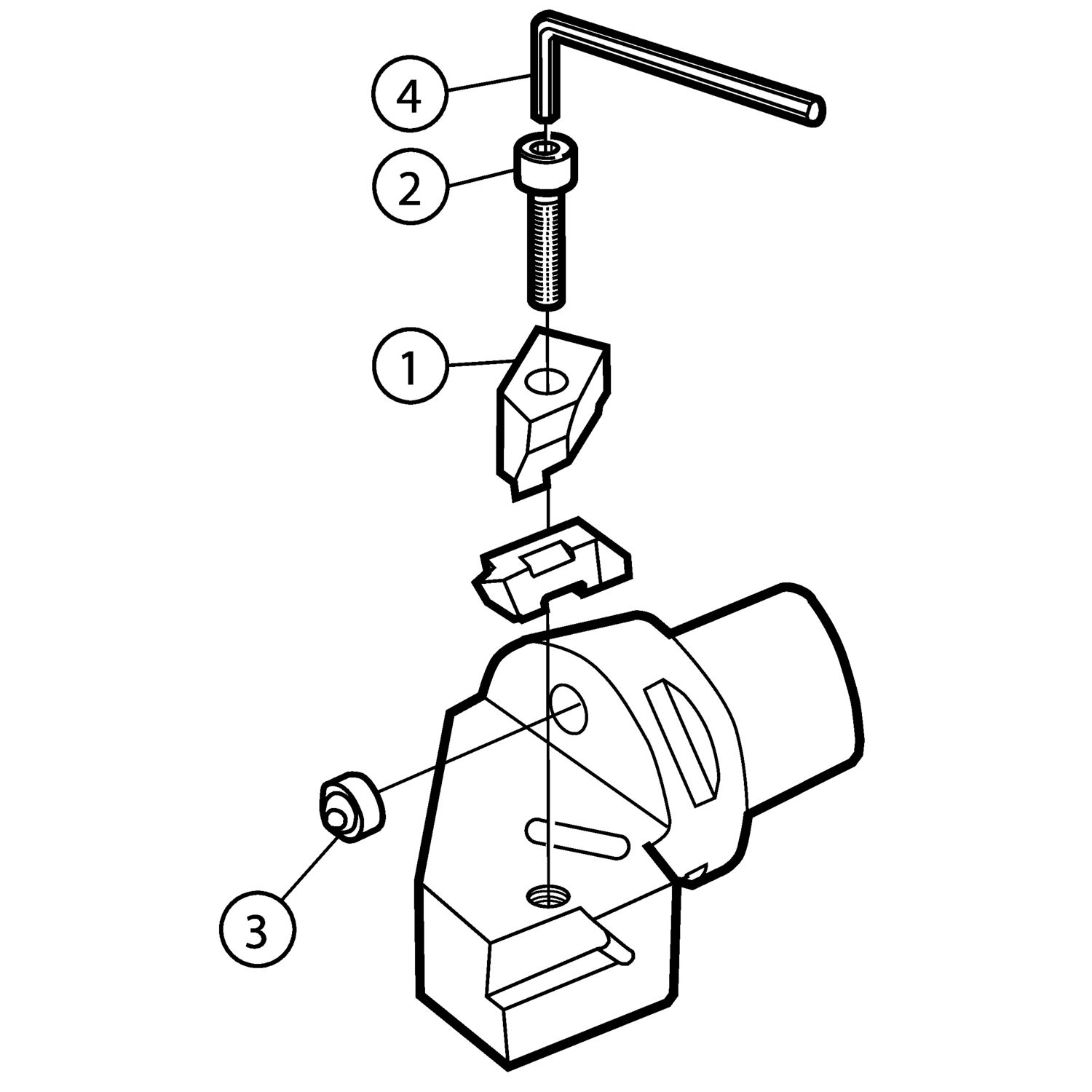

Itens inclusos

  • 1 × C3L Grampo
  • 1 × 10090 Parafuso
  • 1 × 5691 032-02 Bico
  • 1 × 3021 010-040 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 59.99 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 3
Código do tamanho do assento da pastilha SSC_N 3
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LF 59.99 mm
Comprimento total OAL 89.99 mm
Diâmetro da conexão DCONMS 50 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C5
Identificação da pastilha padrão MIID TLG-3189L
Largura funcional WF 35 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Top-Lok -estilo 3L (TLG3L)
Pressão de refrigeração CP 10 mm
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída axial inclinada com bico ajustável
Torque TQ 5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
