TLT-3L 1125 — Foto do produto

Foto do produto

Pastilhas · Pastilha de rosca

TLT-3L 1125

Pastilha Top Lok para torneamento de roscas

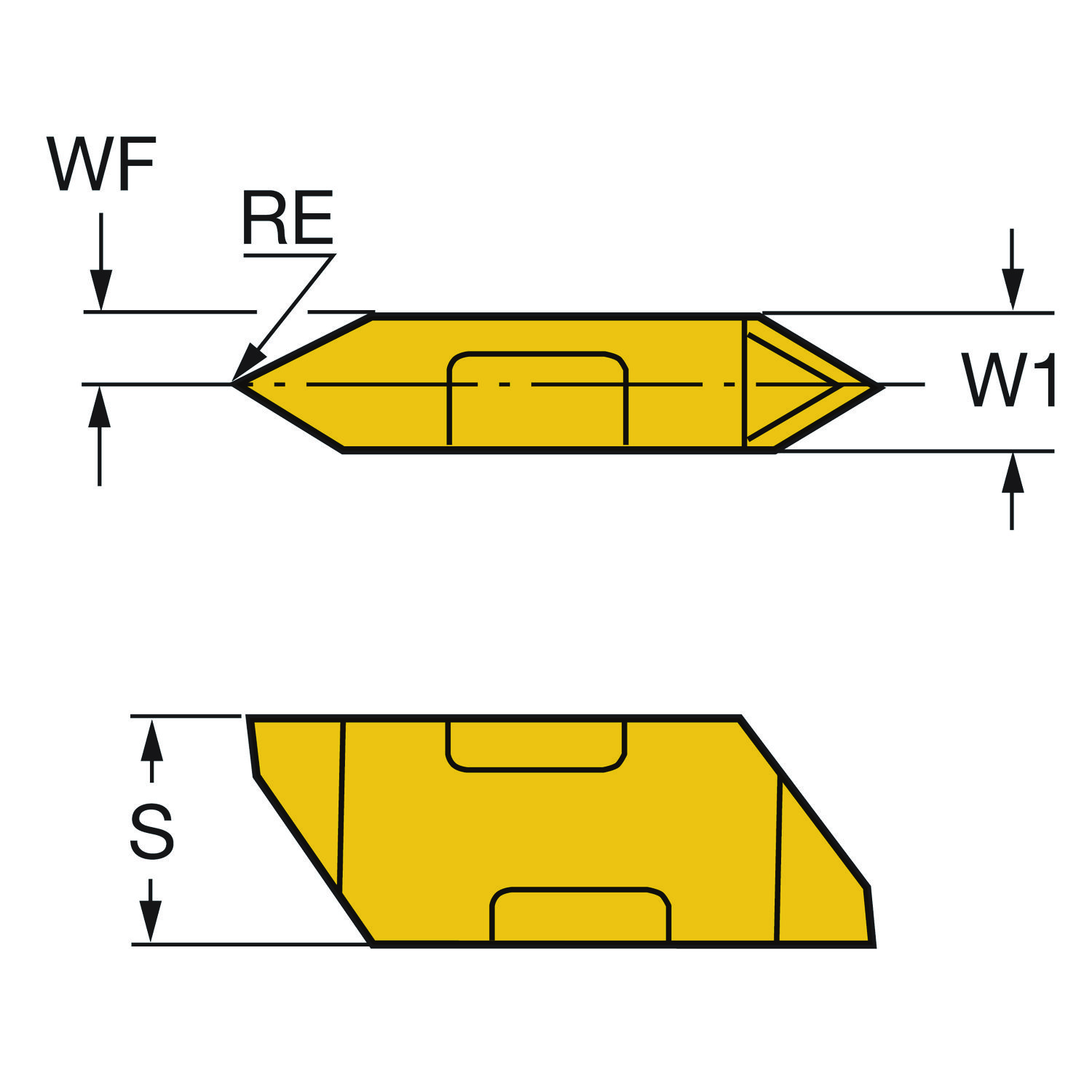

Pastilha geradora de perfil · classe 1125 com cobertura PVD · raio de ponta 0,1 mm, espessura 8,74 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe 1125

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO
TLT-3L 1125
Código compactado
TLT-3L1125
Material ID
5753609
Família
Pastilhas
Tipo
Pastilha de rosca
Classe
1125
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário
5,32 g
EAN
12312252
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182108
Origem
US
Lançamento
25/09/2008
CoroPak de lançamento
08.2

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura teórica da rosca HA 4.31 mm
Classe GRADE 1125
Código de condições da aresta de corte CECC Arredondada
Código de montagem da pastilha IFS Fixação por entalhe
Código do tamanho do assento da pastilha SSC_M 3
Código do tamanho do assento da pastilha SSC_N 3
Espessura da pastilha S 8.74 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE Top-Lok -estilo 3L
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
ISO nível de classificação de material Todos TMC1 PMKNSH
Largura da pastilha W1 4.95 mm
Máximo de roscas por polegadas TPIX 20
Mínimo de roscas por polegadas TPIN 5
Número de arestas de corte CEDC 2
Passo máximo da rosca TPX 5 mm
Passo mínimo da rosca TPN 1.25 mm
Quantidade de dentes NT 1
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Raio do canto RE 0.1 mm
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo de formato de rosca THFT M (métrica 60°), MF 60°, UN 60°, UNC 60°, UNF 60°
Tipo de perfil da rosca TPT Perfil parcial
Tipo de rosca TTP Externa e interna

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
