Sandvik Coromant · Catálogo · Adaptação · Item de adaptação · Unidades de fixação e adaptadores não rotativos

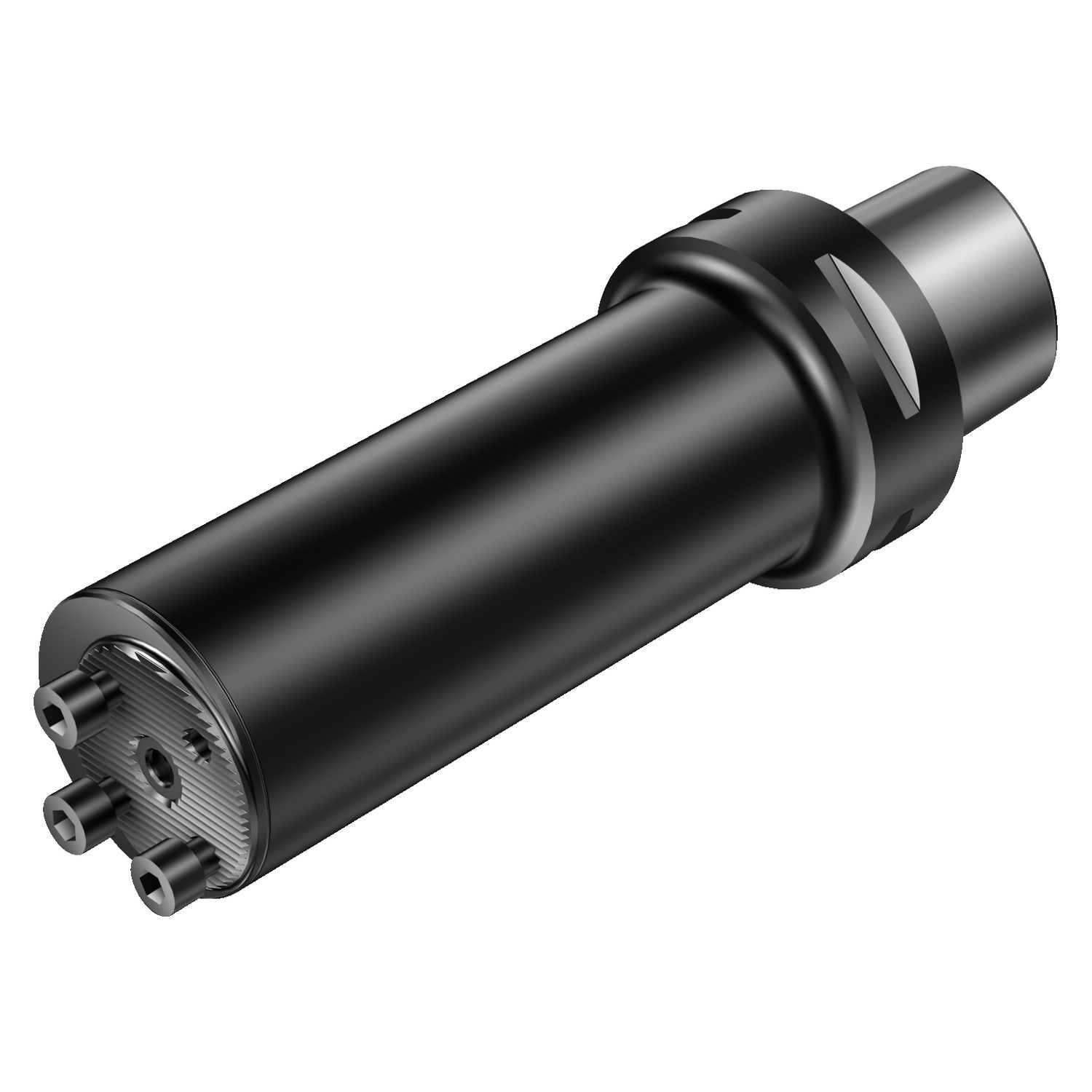

Foto do produto
Adaptação · Adaptador estacionário — reto
C5-570-4C 50 150-40R
Adaptador Silent Tools™ com acoplamento Coromant Capto® para CoroTurn® SL
Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sem reposição — só estoque
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
A Sandvik Coromant indica no lugar:
HT40D-C5 50 150R40 — Coromant Capto® para adaptador antivibratório CoroTurn® SLTotalmente intercambiável com o produto original.
Dados principais
- Código ISO
- C5-570-4C 50 150-40R
- Código compactado
- C5-570-4C50150-40R
- Material ID
- 5729015
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Peso unitário
- 2,89 kg
- EAN
- 12460652
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 08/09/2009
- CoroPak de lançamento
- 09.2
Arquivos CAD
Itens inclusos
- 3 × 3212 010-358 Parafuso
- 1 × 3671 010-113 Anel O-ring
- 1 × 3021 010-050 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Balanço máximo | OHX | 150 mm |
| Balanço mínimo | OHN | 150 mm |
| Bolso para chip de dados | DCP | Não |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento do corpo | LB | 150 mm |
| Comprimento funcional | LF_1 | 150 mm |
| Comprimento total | OAL | 180.325 mm |
| Diâmetro da conexão | DCONMS | 50 mm |
| Diâmetro da conexão | DCONWS | 40 mm |
| Diâmetro do corpo | BD_1 | 50 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C5 |
| Direção de interface de adaptação da peça | ADINTWS | SL (parafuso montado) -reto — tamanho 40 |
| Largura funcional | WF_1 | 5 mm |
| Máxima força de corte | FFCX | 4800 N |
| Peso do item | WT | 2.89 kg |
| Pressão de refrigeração | CP | 70 bar |
| Propriedade antivibração | DPC | Sim |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Temperatura máxima admissível do corpo | TBX | 75 C |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 17 Nm |
Mesmo tipo de ferramenta.
151.2-2020-21M Bloco porta-lâmina 151.2-2020-25 Bloco porta-lâmina 151.2-2520-25 Bloco porta-lâmina 151.2-3232-25 Bloco porta-lâmina 151.2-4040-45 Bloco porta-lâmina
570-3C 25 255 Adaptador Silent Tools™ com acoplamento com haste cilíndrica para CoroTurn® SL
C5-570-2C 50 098-40L Coromant Capto® para adaptador CoroTurn® SL
C6-570-2C 60 112L40 Coromant Capto® para adaptador CoroTurn® SL
HT30D-CY16 156-16 Haste cilíndrica para adaptador CoroTurn® SL antivibratório HT30D-CY20 200-20 Haste cilíndrica para adaptador CoroTurn® SL antivibratório HT30D-CY25 255-25 Haste cilíndrica para adaptador CoroTurn® SL antivibratório HT30D-CY32 320-32 Haste cilíndrica para adaptador CoroTurn® SL antivibratório Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
