C5-391.60B-03 158A — Foto do produto

Foto do produto

Adaptação · Adaptador para macho

C5-391.60B-03 158A

Coromant Capto® para mandril flutuante com pinça de borracha

Adaptador simétrico rotativo · comprimento funcional 158 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C5-391.60B-03 158A
Código compactado
C5-391.60B-03158A
Material ID
5729614
Família
Adaptação
Tipo
Adaptador para macho
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,999 kg
EAN
10859030
NCM
846693
UNSPSC
27112807
eCl@ss 13
21020405
Origem
DE
Lançamento
27/02/1995
CoroPak de lançamento
95.1

Arquivos CAD

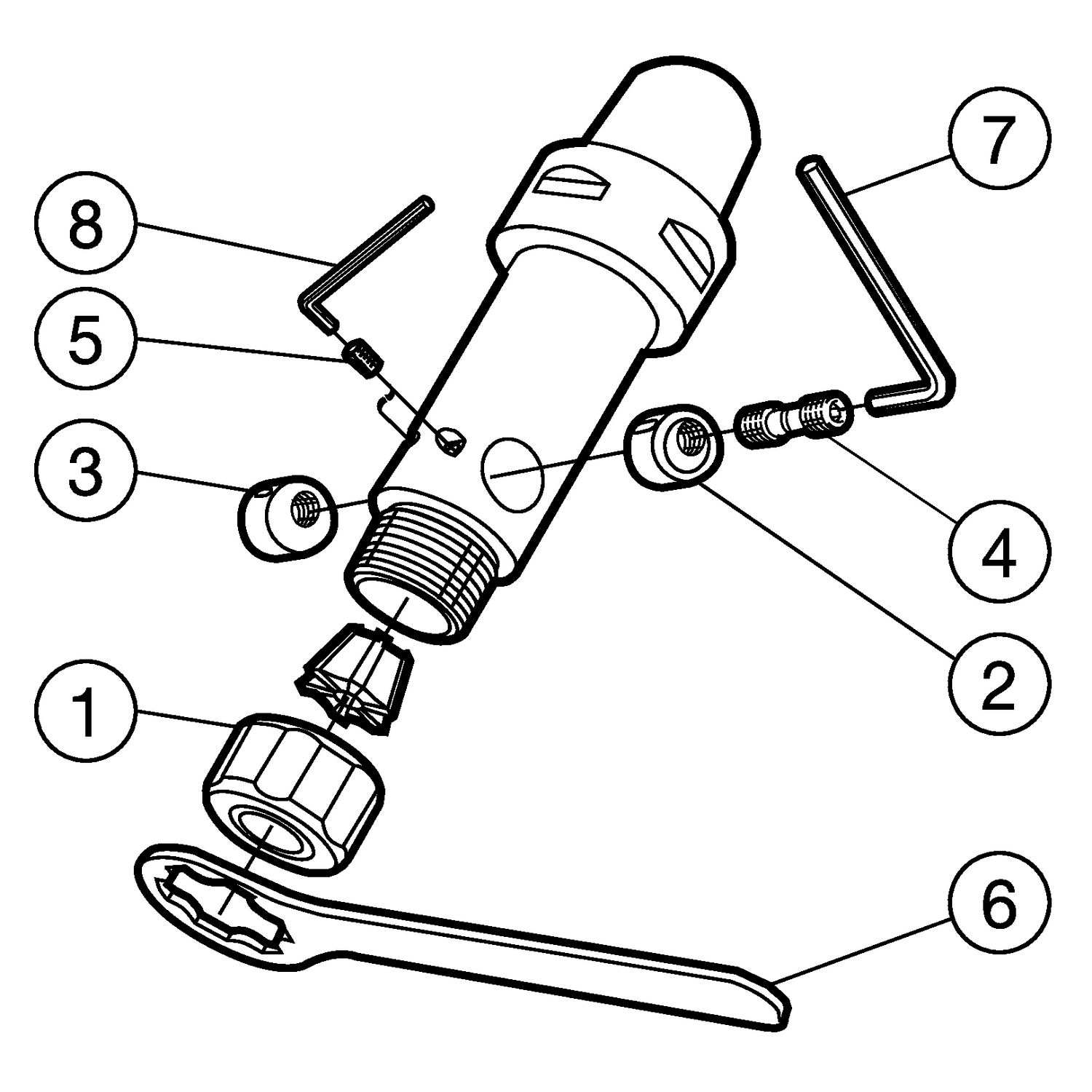

Itens inclusos

  • 1 × 391.60A-OZ N460 Porca de trava
  • 1 × 5412 093-03 Castanha direita
  • 1 × 5412 093-04 Castanha esquerda
  • 1 × 5516 050-02 Parafuso de ajuste
  • 1 × 3214 020-305 Parafuso Allen

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

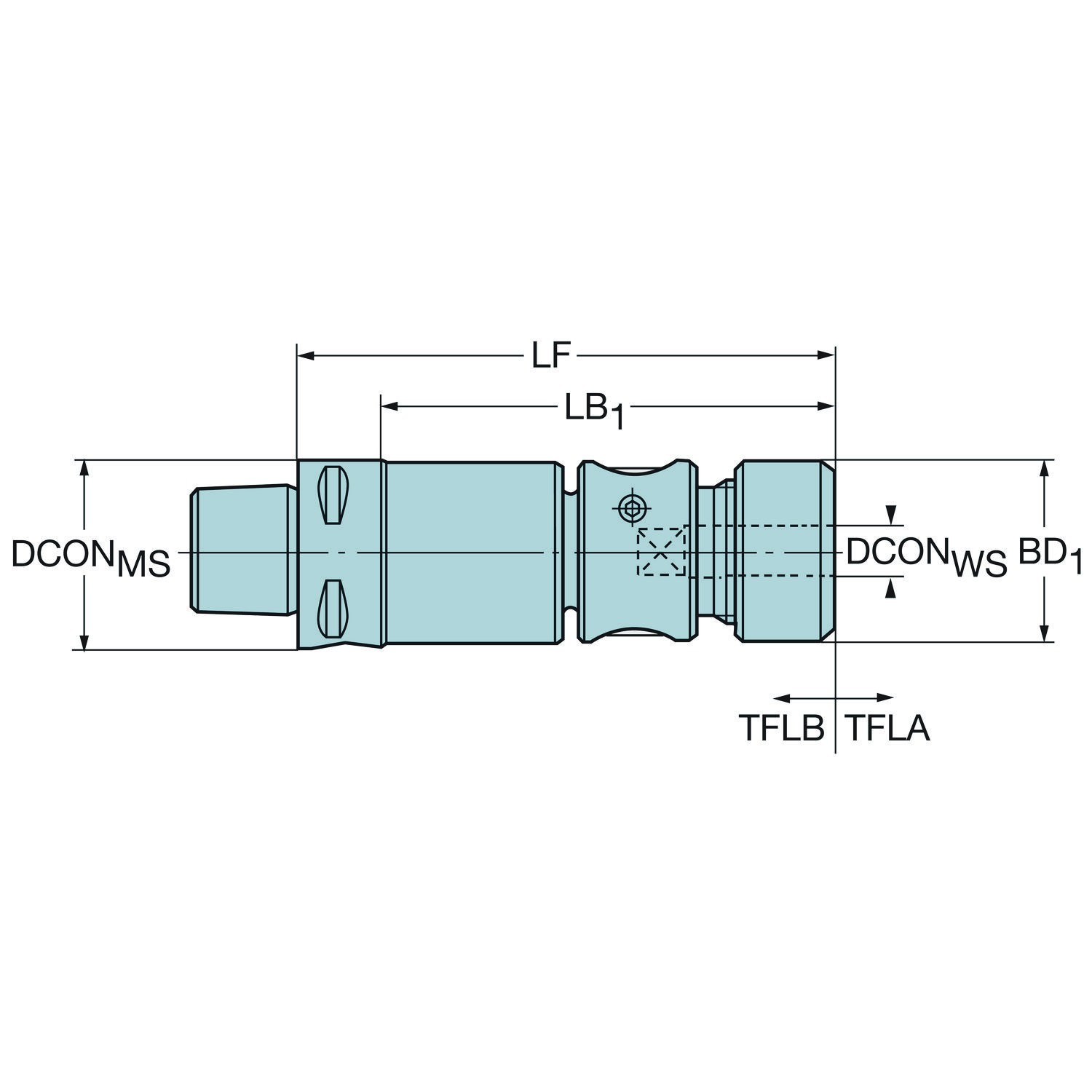

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento do corpo LB_1 158 mm
Comprimento funcional LF 158 mm
Diâmetro da conexão DCONMS 50 mm
Diâmetro da conexão DCONWS 44 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C5
Direção de interface de adaptação da peça ADINTWS Pinça DIN6345 (Rubberflex) — tamanho J46x
Faixa máx. de macho TRMAX M32
Faixa mín. de macho TRMIN M14
Rotação máxima RPMX 8000
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
