Adaptação · Adaptador estacionário — reto
C4-390.680-30 050Y
Adaptador de torneamento MAS-BT 403 para Coromant Capto®
Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C4-390.680-30 050Y
- Código compactado
- C4-390.680-30050Y
- Material ID
- 7079925
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 906 g
- EAN
- 7323221181567
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 22/09/2016
- CoroPak de lançamento
- 16.2
Arquivos CAD
Itens inclusos
- 1 × 5512 067-02 Parafuso central
- 1 × 5512 091-03 Porca de retenção
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

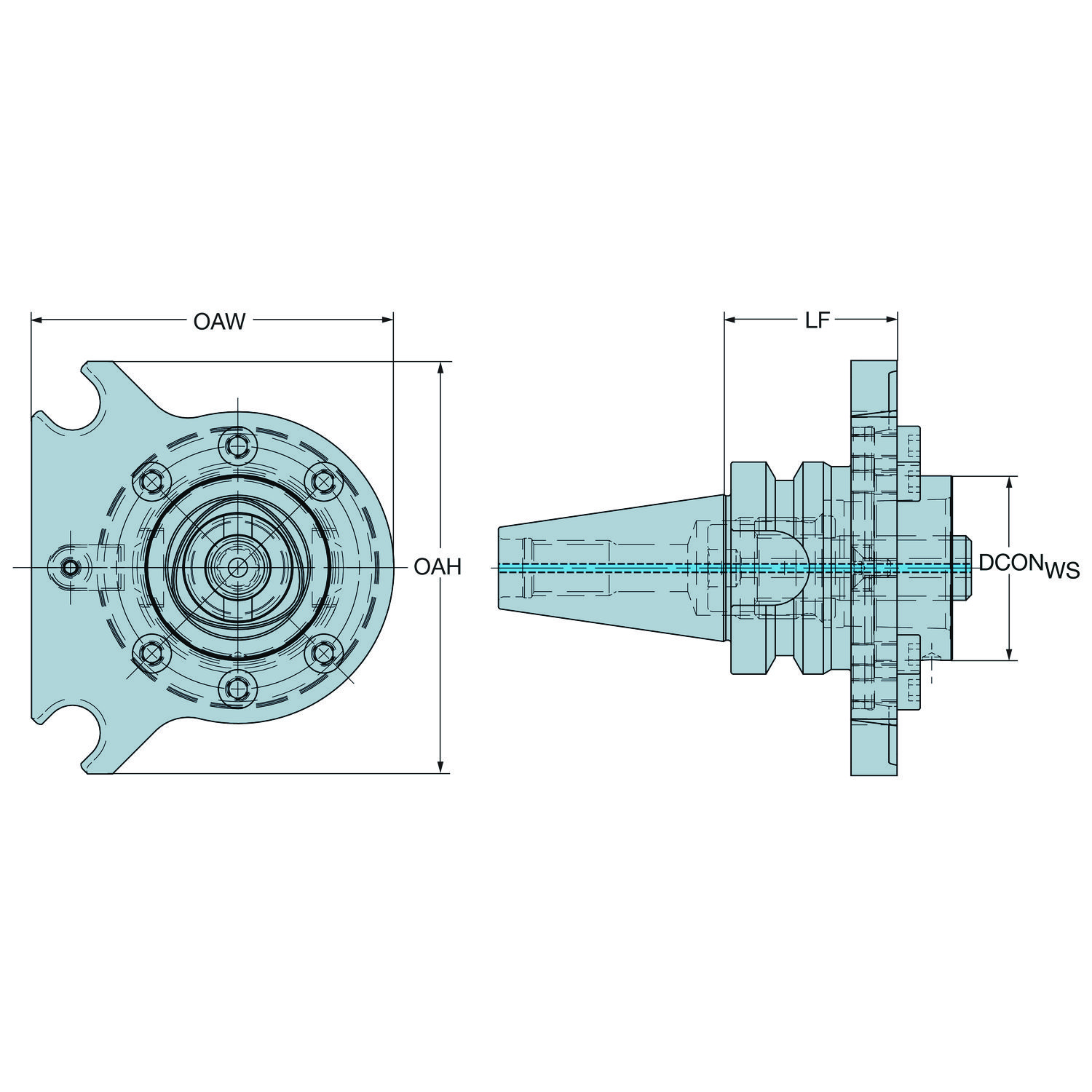

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Altura total | OAH | 90 mm |
| Balanço máximo | OHX | 50 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento funcional | LF_1 | 50 mm |
| Diâmetro da conexão | DCONWS | 40 mm |
| Direção da interface de adaptação da máquina | ADINTMS | MAS-BT403 -AD refrigeração central - BT30 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (parafuso fixação) — tamanho C4 |
| Largura funcional | WF_1 | 0 mm |
| Largura total | OAW | 77 mm |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 55 mm |
Parafusos, chaves, calços e grampos de reposição desta ferramenta (não vêm com ela). Quem tem página no catálogo abre com um clique.
