C3-QC-SL100-R

Coromant Capto® para adaptador Coromant Capto® com troca rápida

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C3-QC-SL100-R
Código compactado: C3-QC-SL100-R
Material ID: 7379296
Família: Adaptação
Tipo: Adaptador estacionário — reto
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 715 g
EAN: 7323222251931
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022090
Origem: DE
Lançamento: 23/09/2017
CoroPak de lançamento: 17.2

Arquivos CAD

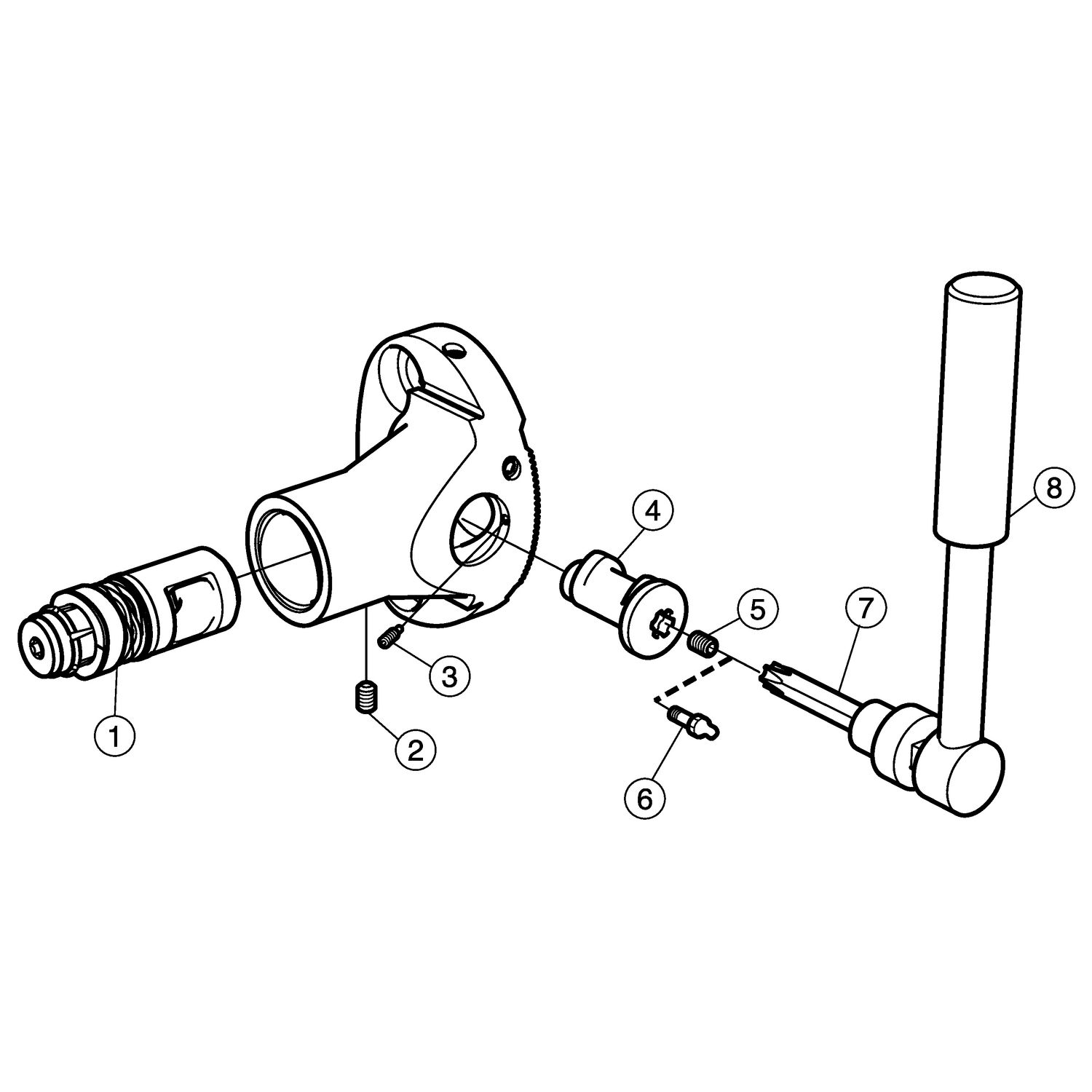

Itens inclusos

1 × 5461 060-011 Jogo de tirante
1 × 3214 020-204 Parafuso sem cabeça
1 × 3214 020-105 Parafuso sem cabeça
1 × 5333 060-01 Eixo excêntrico
1 × 3214 010-255 Parafuso sem cabeça

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

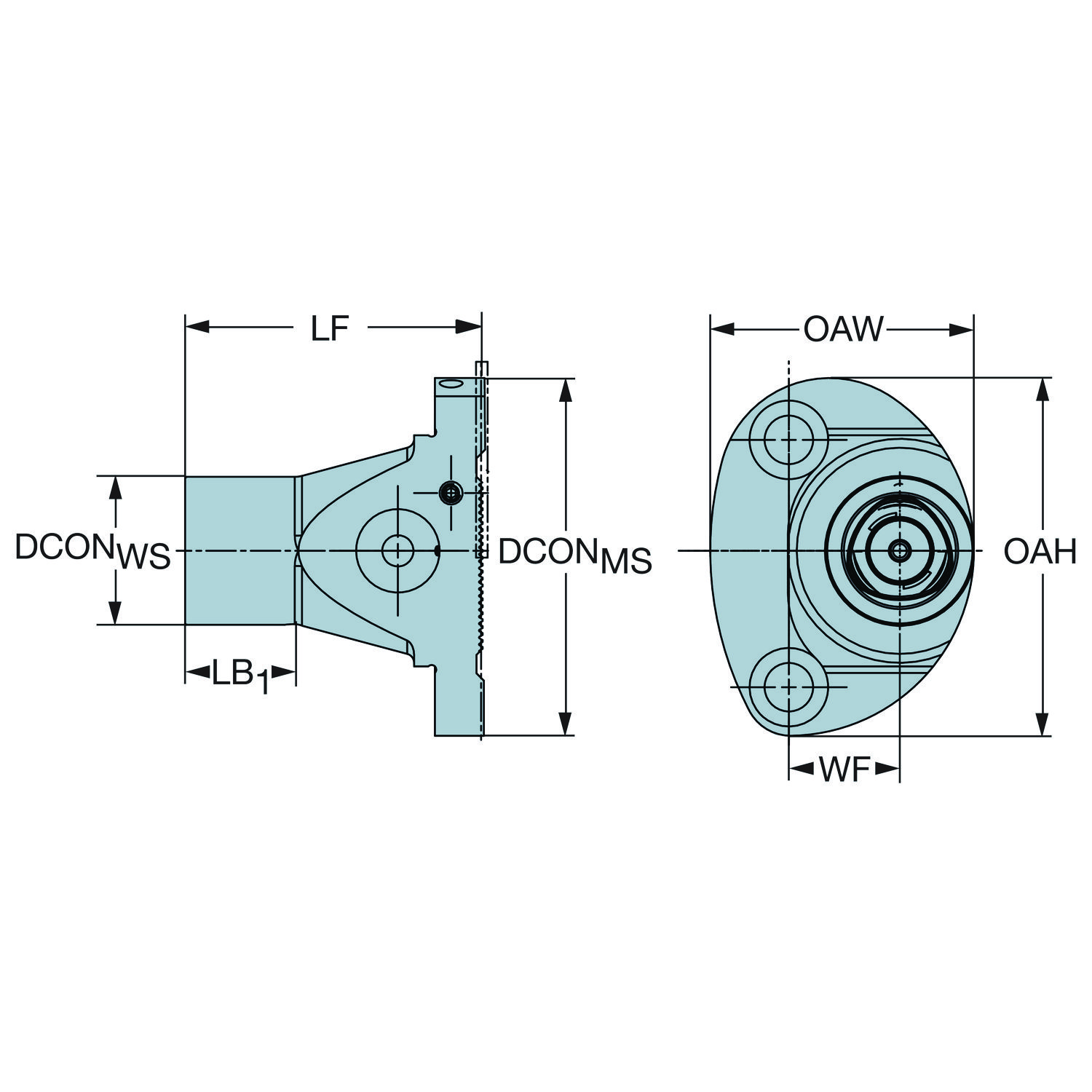

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura da haste	H	37.5 mm
Altura funcional	HF_1	0 mm
Altura total	OAH	76.5 mm
Balanço máximo	OHX	64 mm
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento do corpo	LB	24.5 mm
Comprimento funcional	LF_1	64 mm
Diâmetro da conexão	DCONMS	100 mm
Diâmetro da conexão	DCONWS	32 mm
Diâmetro do corpo	BD_1	32 mm
Direção da interface de adaptação da máquina	ADINTMS	SL cabeça (troca rápida parafuso padrão) — tamanho 100
Direção de interface de adaptação da peça	ADINTWS	Coromant Capto (segmento fixação) — tamanho C3
Largura funcional	WF_1	34 mm
Largura total	OAW	80 mm
Pressão de refrigeração	CP	150 mm
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Torque	TQ	35 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
