C3-CXS-42-10 — Foto do produto

Foto do produto

Adaptação · Adaptador estacionário — reto

C3-CXS-42-10

Coromant Capto® para adaptador CoroTurn® XS

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C3-CXS-42-10.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C3-CXS-42-10
Código compactado
C3-CXS-42-10
Material ID
6350755
Família
Adaptação
Tipo
Adaptador estacionário — reto
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
223,57 g
EAN
26350755
NCM
846610
UNSPSC
27112807
eCl@ss 13
21022090
Origem
DE
Lançamento
20/02/2013
CoroPak de lançamento
13.1

Arquivos CAD

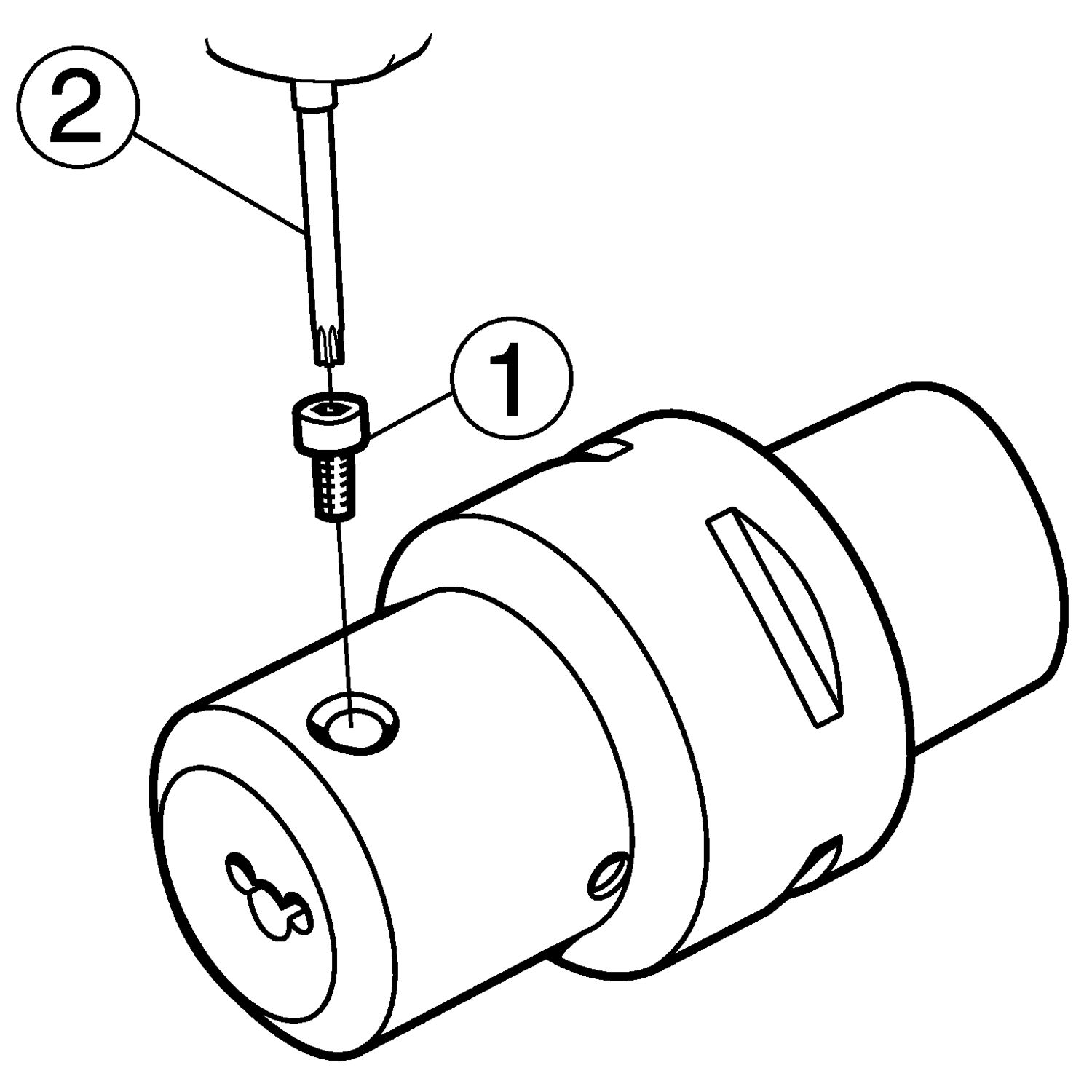

Itens inclusos

  • 1 × 5514 013-01 Parafuso da pastilha
  • 1 × 5680 049-01 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

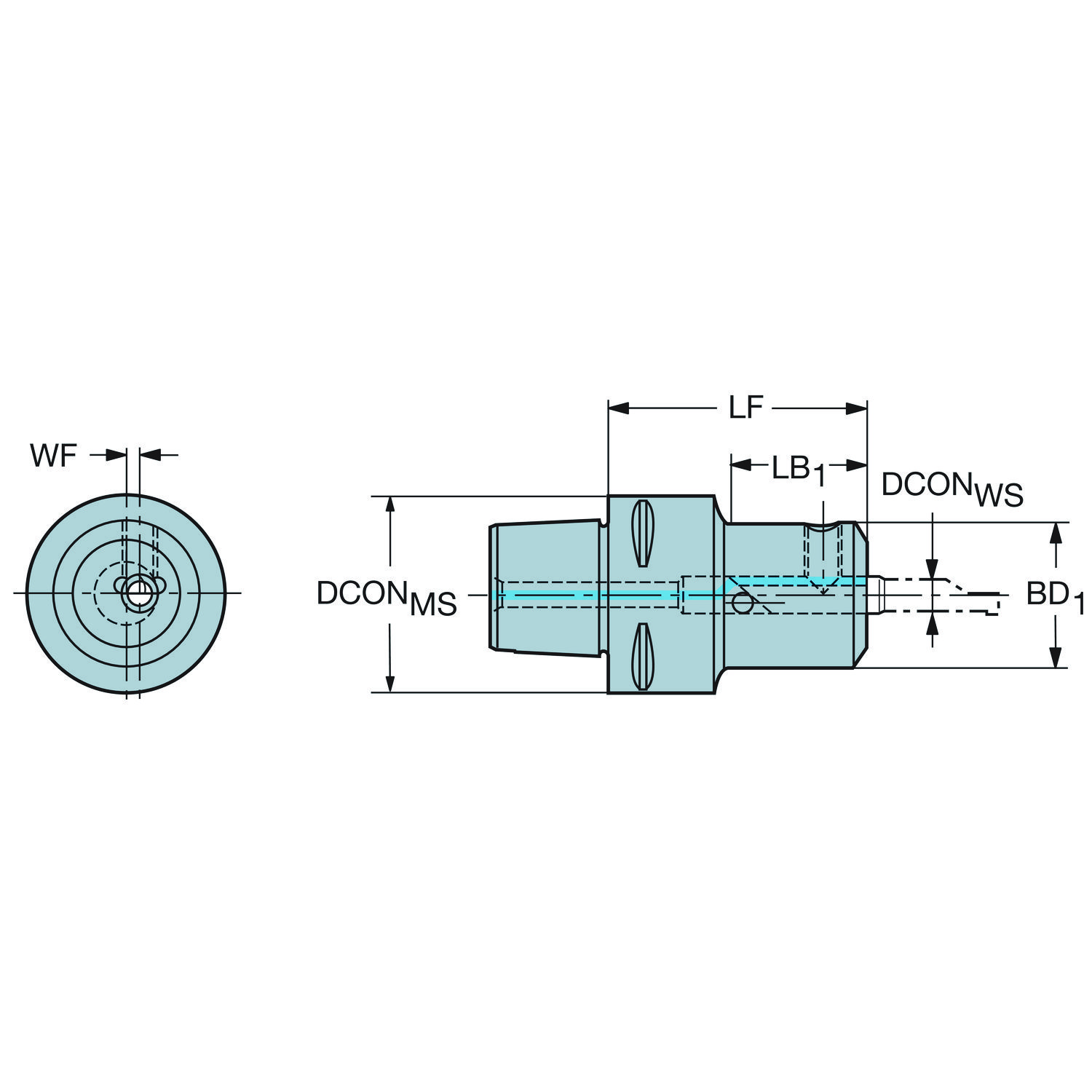

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Balanço máximo OHX 42 mm
Balanço mínimo OHN 42 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento de fixação LSCWS 24.3 mm
Comprimento do corpo LB 27 mm
Comprimento funcional LF_1 42 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro da conexão DCONWS 10 mm
Diâmetro do corpo BD_1 21 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C3
Direção de interface de adaptação da peça ADINTWS CoroTurn XS — métrica: 10
Largura funcional WF_1 0 mm
Pressão de refrigeração CP 10 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 7 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
