Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo · Adaptador - x diâmetros

C3-391.20-10 050 — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

C3-391.20-10 050

Coromant Capto® para adaptador Weldon

Adaptador simétrico rotativo · comprimento funcional 50 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C3-391.20-10 050.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C3-391.20-10 050
Código compactado
C3-391.20-10050
Material ID
5727143
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
362 g
EAN
10573231
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022090
Origem
DE
Lançamento
20/04/1992
CoroPak de lançamento
92.2

Arquivos CAD

Itens inclusos

  • 1 × 3214 050-458 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

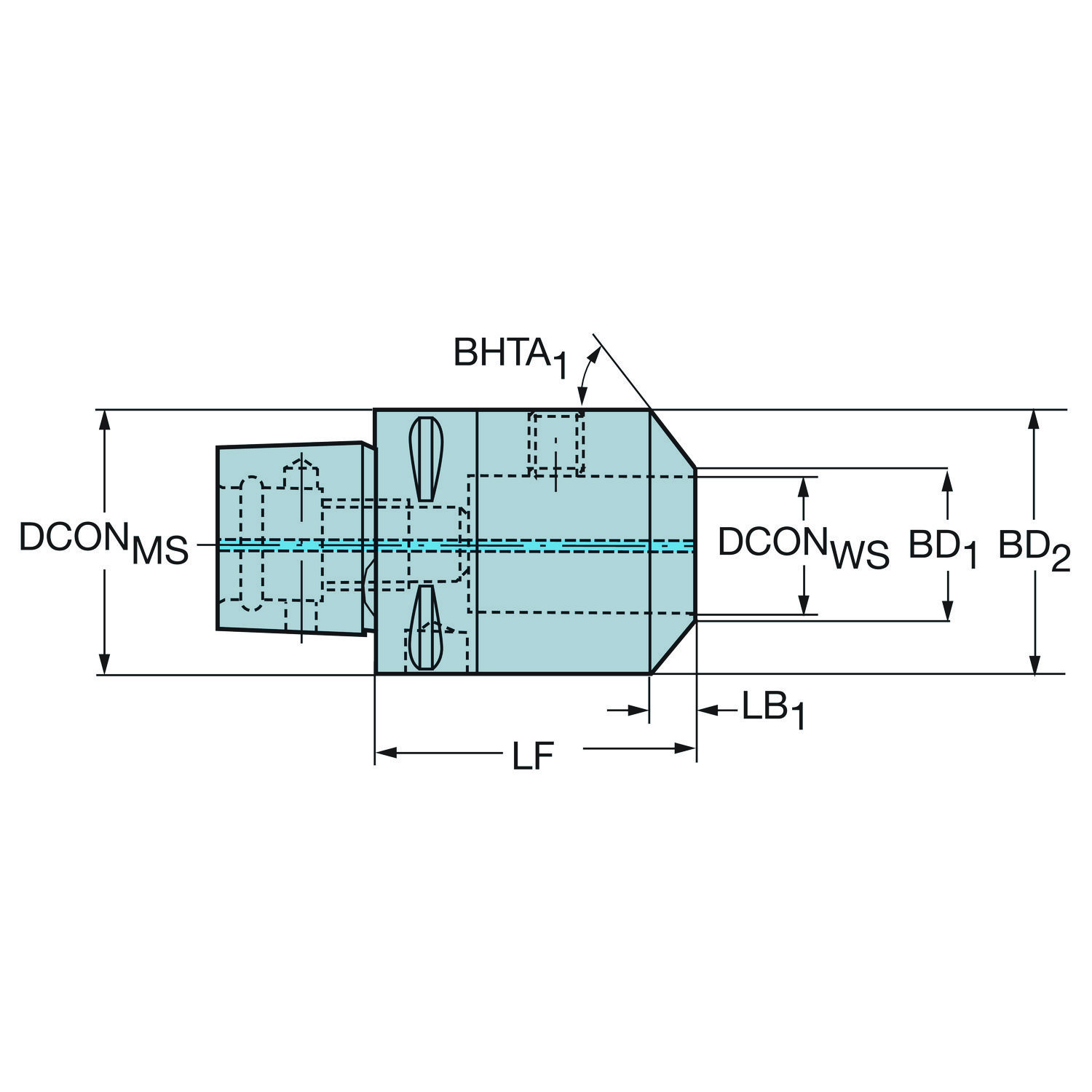

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 45
Ângulo de conicidade BHTA_2 0
Bolso para chip de dados DCP Não
Código do material do corpo BMC Aço
Código do método de balanceamento BLMC Balanceamento pelo projeto
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento de fixação LSCWS 43 mm
Comprimento do corpo LB_1 4 mm
Comprimento do corpo LB_2 50 mm
Comprimento funcional LF 50 mm
Comprimento total OAL 69 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro da conexão DCONWS 10 mm
Diâmetro do corpo BD_1 27 mm
Diâmetro do corpo BD_2 35 mm
Diâmetro funcional DFC 22 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C3
Direção de interface de adaptação da peça ADINTWS Weldon — métrica: 10
Kappa (eixo z rot.) KAP 0
Numero standard STDNO ISO26623-1
Peso do item WT 0.362 kg
Pressão de refrigeração CP 20 bar
Pressão de refrigeração CP 20 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 32000
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 10 Nm
Torque TQ 10 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
