Ferramentas · Fresa inteiriça de chanfrar — só frontal
1C050-0150-045-XB 1620
Fresa de topo CoroMill® Dura inteiriça de metal duro para fresamento de chanfros
Fresa · classe 1620 com cobertura PVD · diâmetro de corte 1,5 mm, comprimento funcional 99,2 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 1620
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), S (superligas e titânio), H (aços endurecidos)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Serviço de recondicionamento da Sandvik Coromant: REC1FC0506SC.
Solicitar recondicionamentoDados principais
- Código ISO
- 1C050-0150-045-XB 1620
- Código compactado
- 1C050-0150-045-XB1620
- Material ID
- 6259478
- Família
- Ferramentas
- Tipo
- Fresa inteiriça de chanfrar — só frontal
- Classe
- 1620
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 118 g
- EAN
- 26259478
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180603
- Origem
- DE
- Lançamento
- 19/09/2012
- CoroPak de lançamento
- 12.2
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

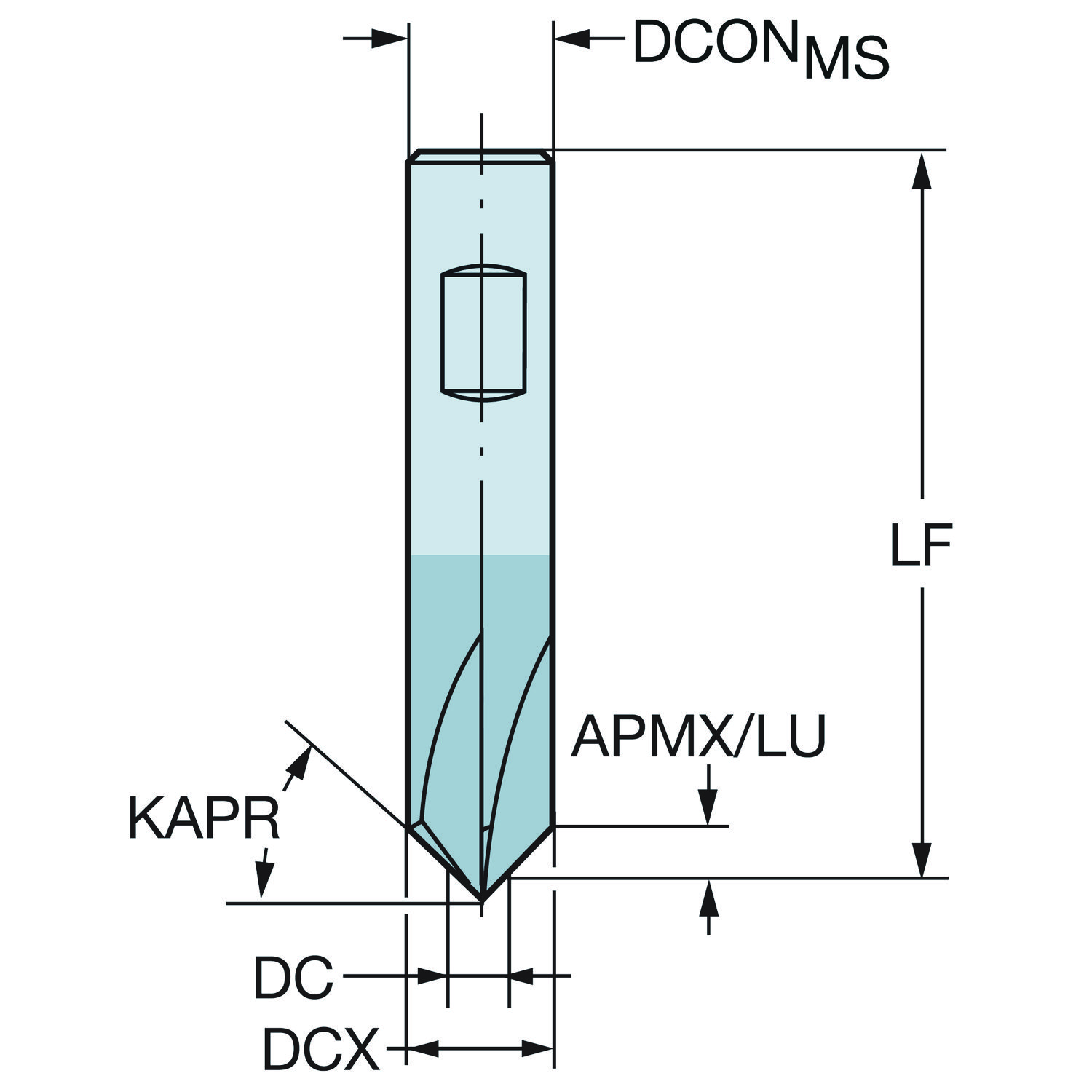

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 45 |
| Classe | GRADE | 1620 |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento de fixação | LSCMS | 40 mm |
| Comprimento funcional | LF | 99.2 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | STRAIGHT |
| Diâmetro da conexão | DCONMS | 10 mm |
| Diâmetro de corte | DC | 1.5 mm |
| Diâmetro de corte máximo | DCX | 10 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Weldon (DIN6535-HB) — métrica: 10 |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 4 |
| Profundidade de corte máxima | APMX | 4.25 mm |
| Rotação máxima | RPMX | 80000 |
| Sensor embutido | SEP | Não |
| Shank length (metric) | LS | 40 mm |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
