Ferramentas · Solid shoulder face mill
R215.34C10050-BC22P 1640
Corpo de Fresa de topo CoroMill® Plura inteiriça de metal duro para fresamento de múltiplas operaçõe

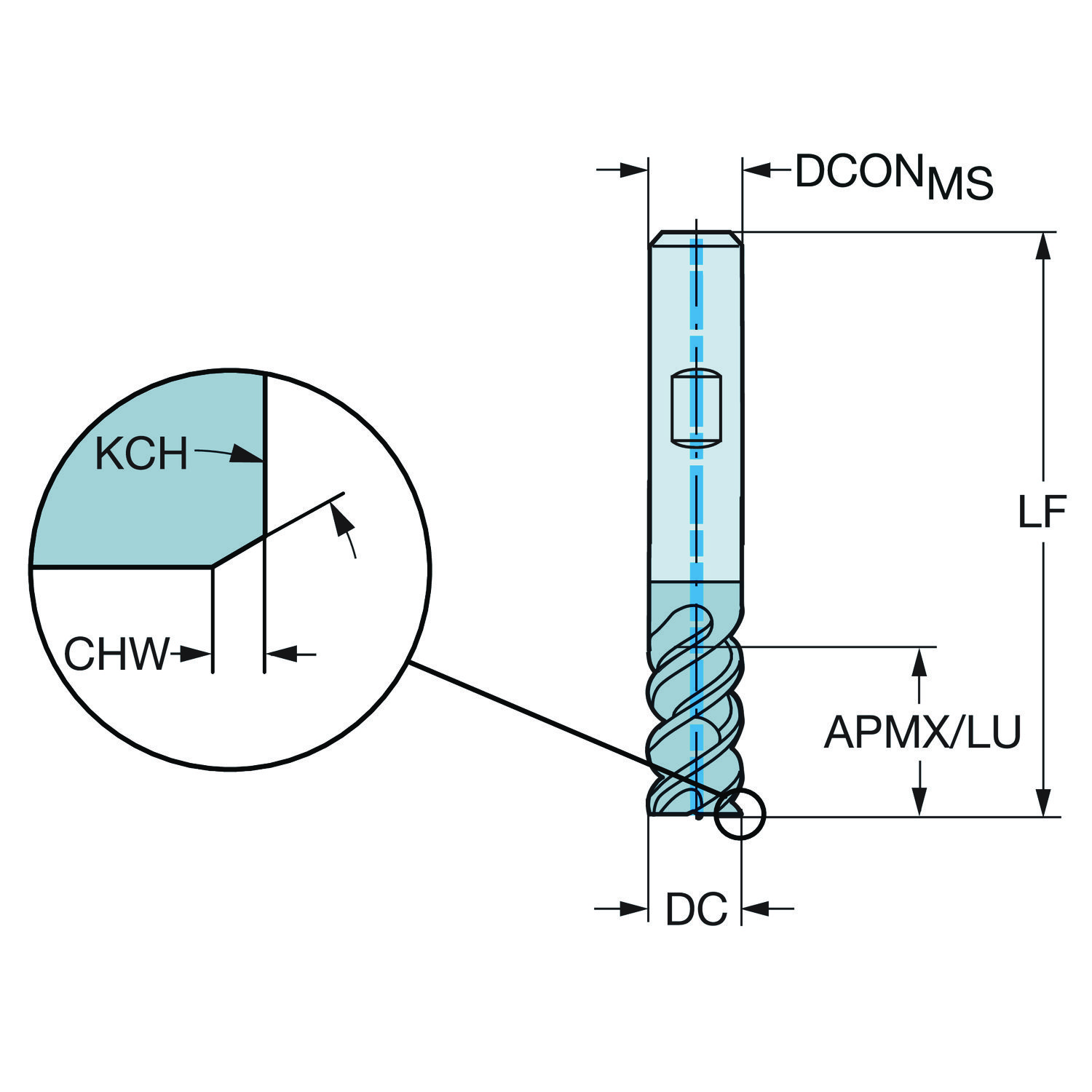

Fresa · classe 1640 com cobertura PVD · diâmetro de corte 10 mm, comprimento funcional 72 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Recomendado Classe 1640 Preço na loja
Entrega imediata
R$2.763,04 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- R215.34C10050-BC22P 1640
- Código compactado
- R215.34C10050-BC22P1640
- Material ID
- 5742600
- Família
- Ferramentas
- Tipo
- Solid shoulder face mill
- Classe
- 1640
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 82.0 Gram
- EAN
- 12329133
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180602
- Origem
- DE
- Lançamento
- 25/02/2008
- CoroPak de lançamento
- 08.1
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 482 triângulos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo de hélice do canal | FHA | 50 |
| ângulo de saída axial | GAMP | 13.5 |
| ângulo de saída radial | GAMF | 10.5 |
| ângulo máximo de usinagem em rampa | RMPX_FFW | 5 |
| Chanfro de canto | KCH | 45 |
| Classe | GRADE | 1640 |
| Classe da tolerância do diâmetro de corte | TCDC | h10 |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento de fixação | LSCMS | 40 mm |
| Comprimento funcional | LF | 72 mm |
| Comprimento total | OAL | 72 mm |
| Comprimento util | LU | 22 mm |
| Diâmetro da conexão | DCONMS | 10 mm |
| Diâmetro de corte | DC | 10 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Weldon (DIN6535-HB) -metric: 10 |
| Flute helix hand | FHH | right hand flute |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| Largura do chanfro de canto | CHW | 0.1 mm |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 4 |
| Pressão de refrigeração | CP | 20 mm |
| Profundidade de corte máxima | APMX_FFW | 22 mm |
| Profundidade de corte máxima | APMX | 22 mm |
| Profundidade de corte máxima | APMX_PFW | 22 mm |
| Reafiações máximas | NORGMX | 3 |
| Recurso de corte central | CCC | Não |
| Rotação máxima | RPMX | 80000 |
| Sensor embedded property | SEP | Não |
| Shank length (metric) | LS | 40 mm |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 12 no catálogo
393.CLF-201052 Pinça
A1B20-40 10 050 ISO 7388-1 para adaptador Weldon A1B20-40 10 100 ISO 7388-1 para adaptador Weldon
A2B20-40 10 100 Adaptador MAS-BT 403 para Weldon A2B20-50 10 070 Adaptador MAS-BT 403 para Weldon
C3-391.20-10 050 Coromant Capto® para adaptador Weldon
C4-391.20-10 050A Coromant Capto® para adaptador Weldon
C5-391.20-10 055 Coromant Capto® para adaptador Weldon
C6-391.20-10 060 Coromant Capto® para adaptador Weldon
C8-391.20-10 070 Coromant Capto® para adaptador Weldon
HA06-WE10-B035-070 HSK para adaptador Weldon
HA10-WE10-B035-090 Adaptor with HSK coupling to Weldon Nada com esse termo. Tente só o início do código.
