Ferramentas · Fresa de rosca inteiriça
R217.94-100190BC20N 1630
Fresa de topo CoroMill® Plura inteiriça de metal duro para fresamento de roscas
Fresa · classe 1630 com cobertura PVD · diâmetro de corte 10 mm, comprimento funcional 72 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Classe 1630 Preço na loja
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para R217.94-100190BC20N 1630.
Vídeos
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube
CoroMill® Plura composite solutionsSandvik Coromant · YouTube
CoroMill® Plura profiling offer – Maximise quality and performance in ISO S materialsSandvik Coromant · YouTube
CoroMill® Plura HD - Solid end mills for heavy-duty millingSandvik Coromant · YouTube
CoroMill® Plura Gannet - optimized mill for HRSA roughingSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroMill Plura inteiri · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- R217.94-100190BC20N 1630
- Código compactado
- R217.94-100190BC20N1630
- Material ID
- 6251185
- Família
- Ferramentas
- Tipo
- Fresa de rosca inteiriça
- Classe
- 1630
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 66,4 g
- EAN
- 26251185
- NCM
- 820740
- UNSPSC
- 23241614
- eCl@ss 13
- 21180610
- Origem
- DE
- Lançamento
- 19/09/2012
- CoroPak de lançamento
- 12.2
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 480 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

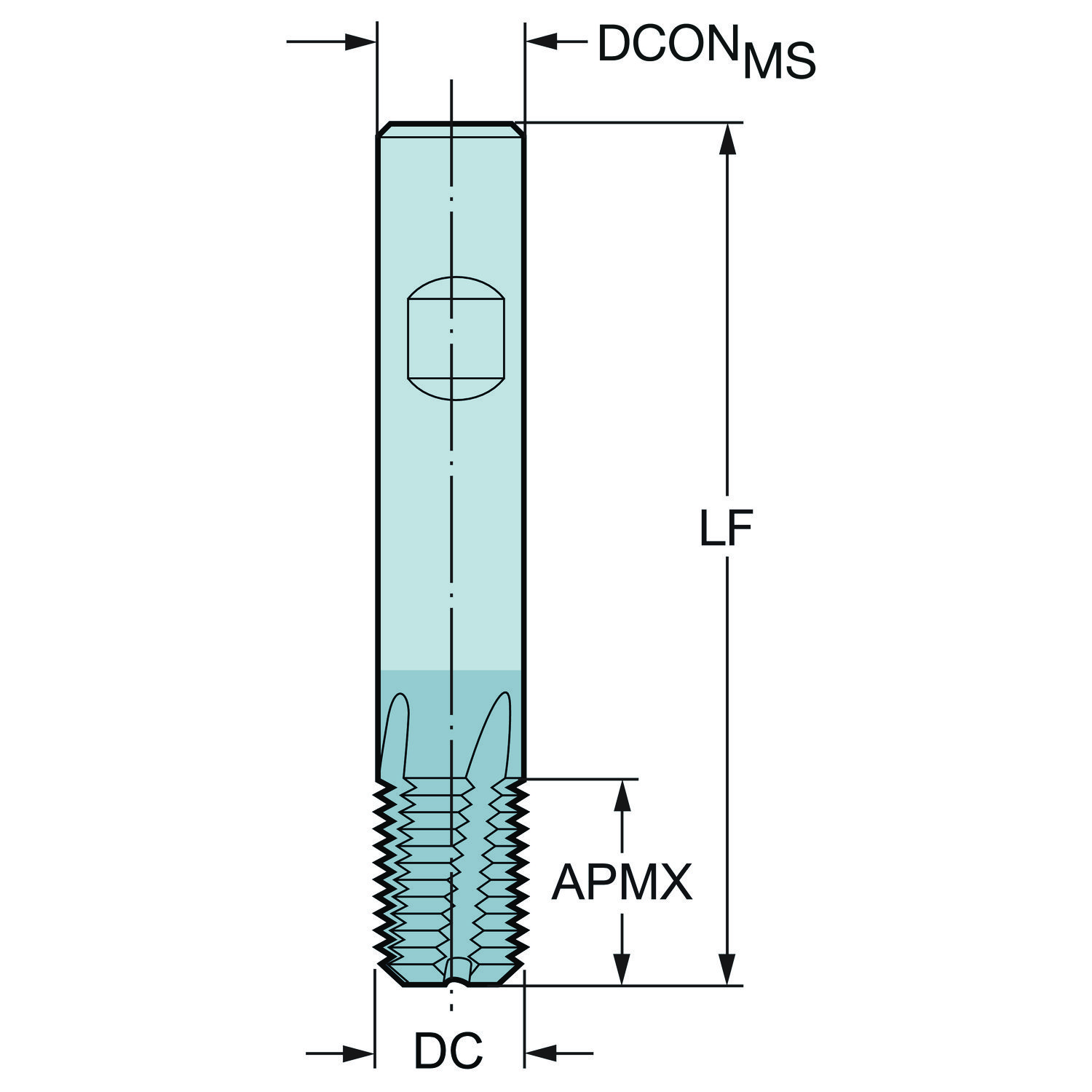

| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de hélice do canal | FHA | 10 |
| Ângulo de saída radial | GAMF | 7.5 |
| Caracteristica da aresta interrompida | IEP | Não |
| Classe | GRADE | 1630 |
| Cobertura | COATING | PVD TiAlN |
| Código de condições da aresta de corte | CECC | Aresta viva |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento de fixação | LSCMS | 40 mm |
| Comprimento funcional | LF | 72 mm |
| Comprimento total | OAL | 72 mm |
| Comprimento util | LU | 20 mm |
| Diâmetro da conexão | DCONMS | 10 mm |
| Diâmetro de corte | DC | 10 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Weldon (DIN6535-HB) — métrica: 10 |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 4 |
| Para diâmetro da rosca | FTDZ | G1/4 |
| Peso do item | WT | 0.0664 kg |
| Profundidade de corte máxima | APMX | 20 mm |

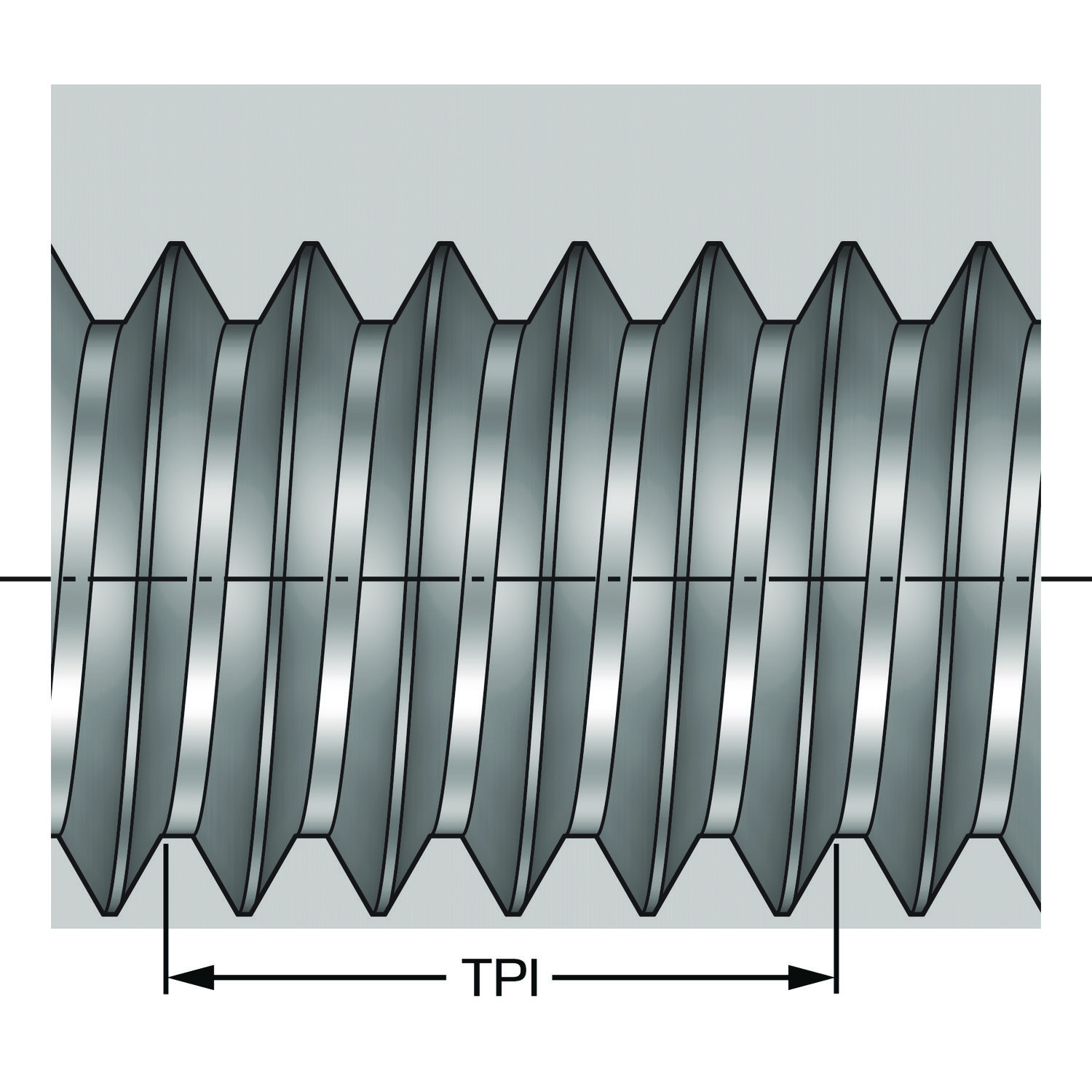

| Roscas por polegadas | TPI | 19 |
| Rotação máxima | RPMX | 80000 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 40 mm |
| Substrato | SUBSTRATE | HC |
| Tipo de formato de rosca | THFT | BSF (Whitworth 55°) |
| Tipo de rosca | TTP | Externa e interna |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
