Adaptação · Adaptador estacionário — reto
C10-APBL-60205-45

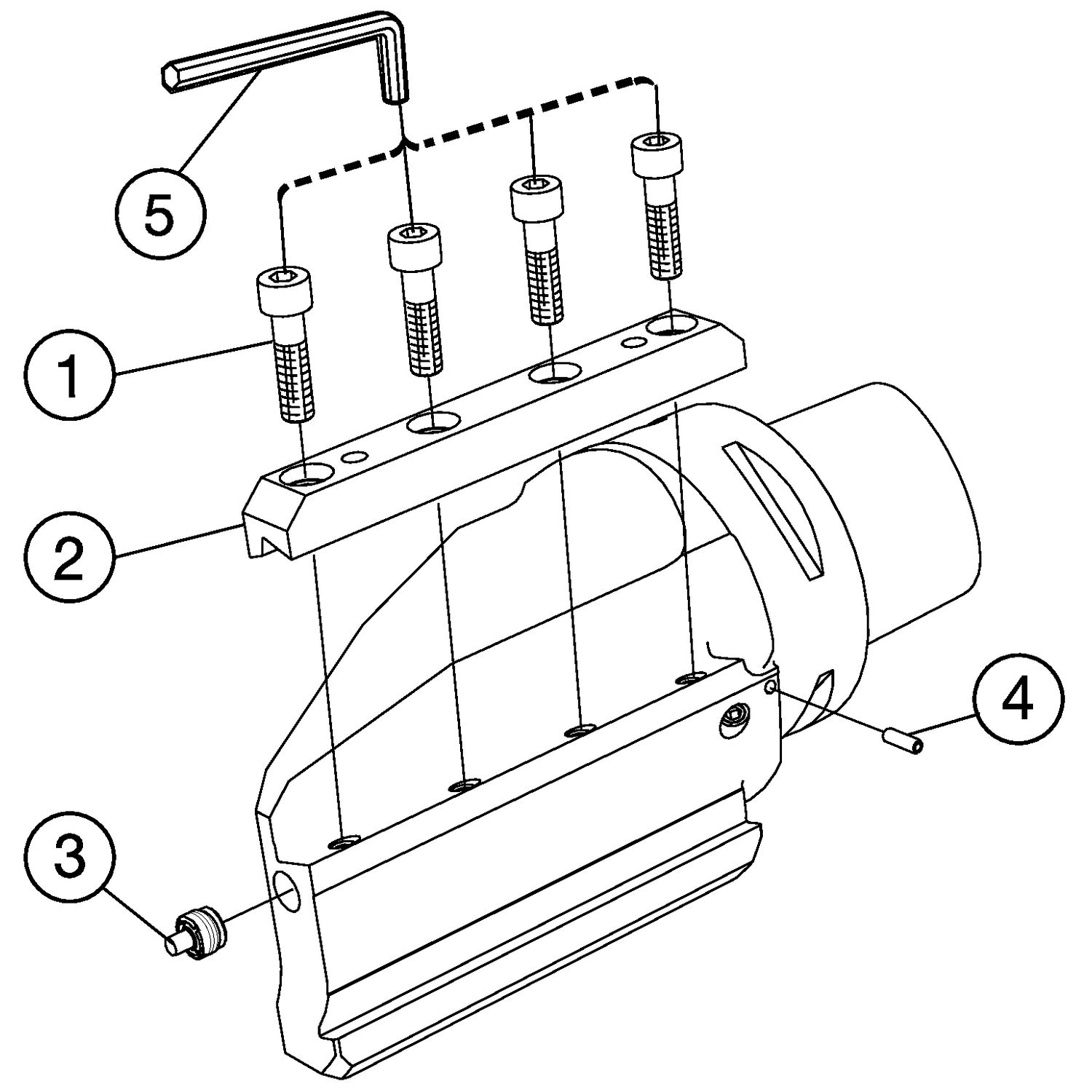

Adaptador Coromant Capto® para fixação de lâminas
Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
C10-APBL-240-45HP — Adaptador Coromant Capto® para fixação de lâminasMaterial deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C10-APBL-60205-45.
Troca rápida para centros de torneamento — Coromant CaptoFolder · Sandvik Coromant · PDF
Coromant Capto — Spindle Clamping Set Handbook (EN)Manual · Sandvik Coromant · PDF
Troca rápida — melhor utilização da máquinaFolder · Sandvik Coromant · PDF
Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFSilent Tools Plus with Capto flyerCatálogo · CoroPak 26.2 · Sandvik Coromant · ler no siteSilent Tools Plus CaptoApresentação · CoroPak 26.2 · Sandvik Coromant · ler no siteCoromant Capto DTH PlusApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteH1-140301-CoromantCapto-QuickChange PorApresentação · CoroPak 14.1 · Sandvik Coromant · ler no siteVídeos
Coromant Capto® C10 - Heavy turning solution from Sandvik CoromantSandvik Coromant · YouTube
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube
Coromant Capto Quick Change -- Reduced set up timesSandvik Coromant · YouTube
Coromant Capto Quick Change Driven Tools - Sandvik CoromantSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- C10-APBL-60205-45
- Código compactado
- C10-APBL-60205-45
- Material ID
- 5909416
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Peso unitário
- 10,43 kg
- EAN
- 25909416
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Lançamento
- 20/09/2011
- CoroPak de lançamento
- 11.2
Arquivos CAD
- STP básico 73590094.stp
- DXF 2D 73590093.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

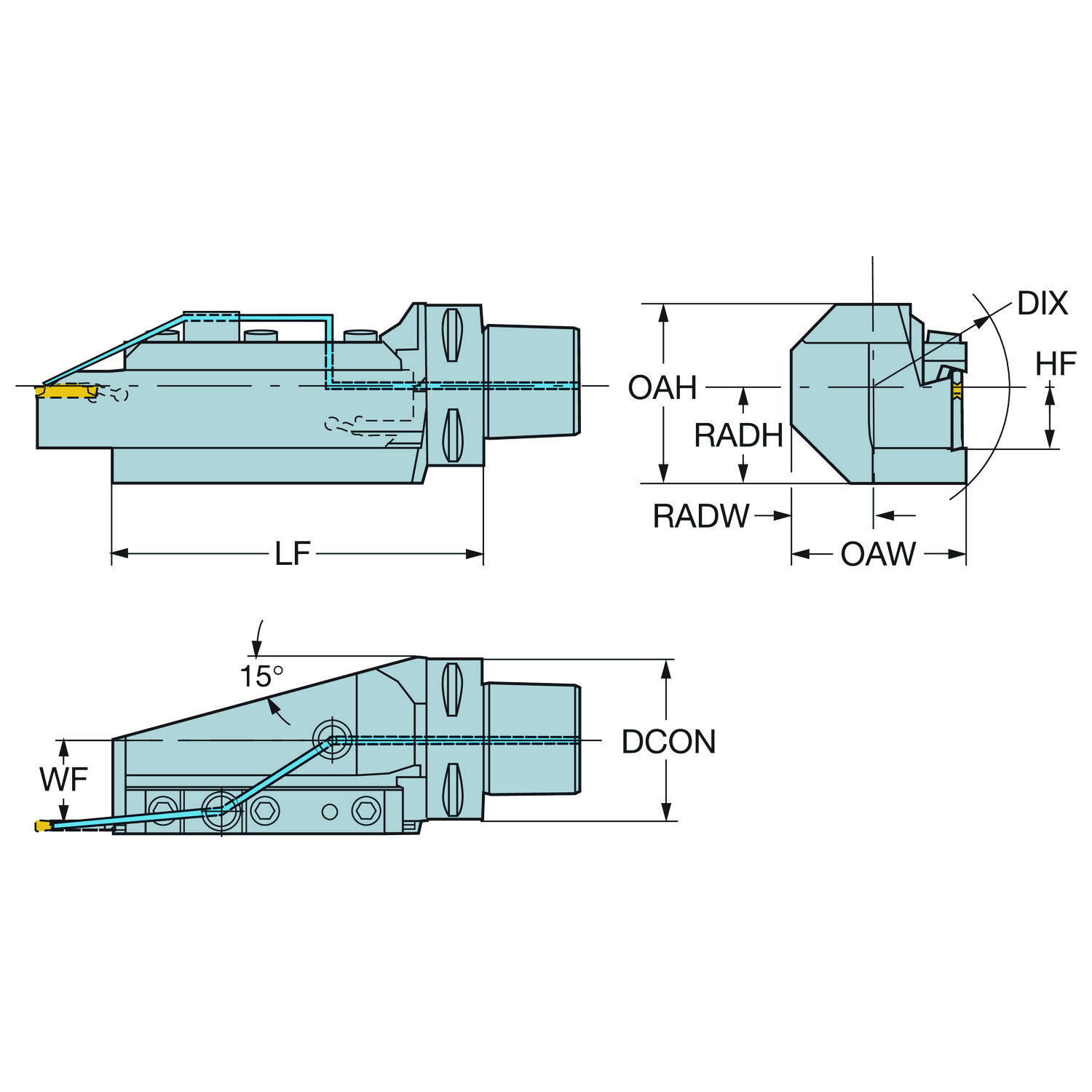

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 45 mm |
| Altura radial do corpo | RADH | 61.7 mm |
| Altura total | OAH | 112.2 mm |
| Balanço máximo | OHX | 205 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento do corpo | LB | 155 mm |
| Comprimento funcional | LF_1 | 205 mm |
| Comprimento total | OAL | 265 mm |
| Diâmetro da conexão | DCONMS | 100 mm |
| Diametro máximo da ferramenta para troca | DIX | 63 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C10 |
| Direção de interface de adaptação da peça | ADINTWS | Corte off e canais lâmina — tamanho 45L |
| Largura funcional | WF_1 | 53 mm |
| Largura radial do corpo | RADW | 60 mm |
| Largura total | OAW | 110.5 mm |
| Peso do item | WT | 10.43 kg |
| Pressão de refrigeração | CP | 80 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Saída descentralizada com bicos ajustáveis |
Mesmo tipo de ferramenta.
