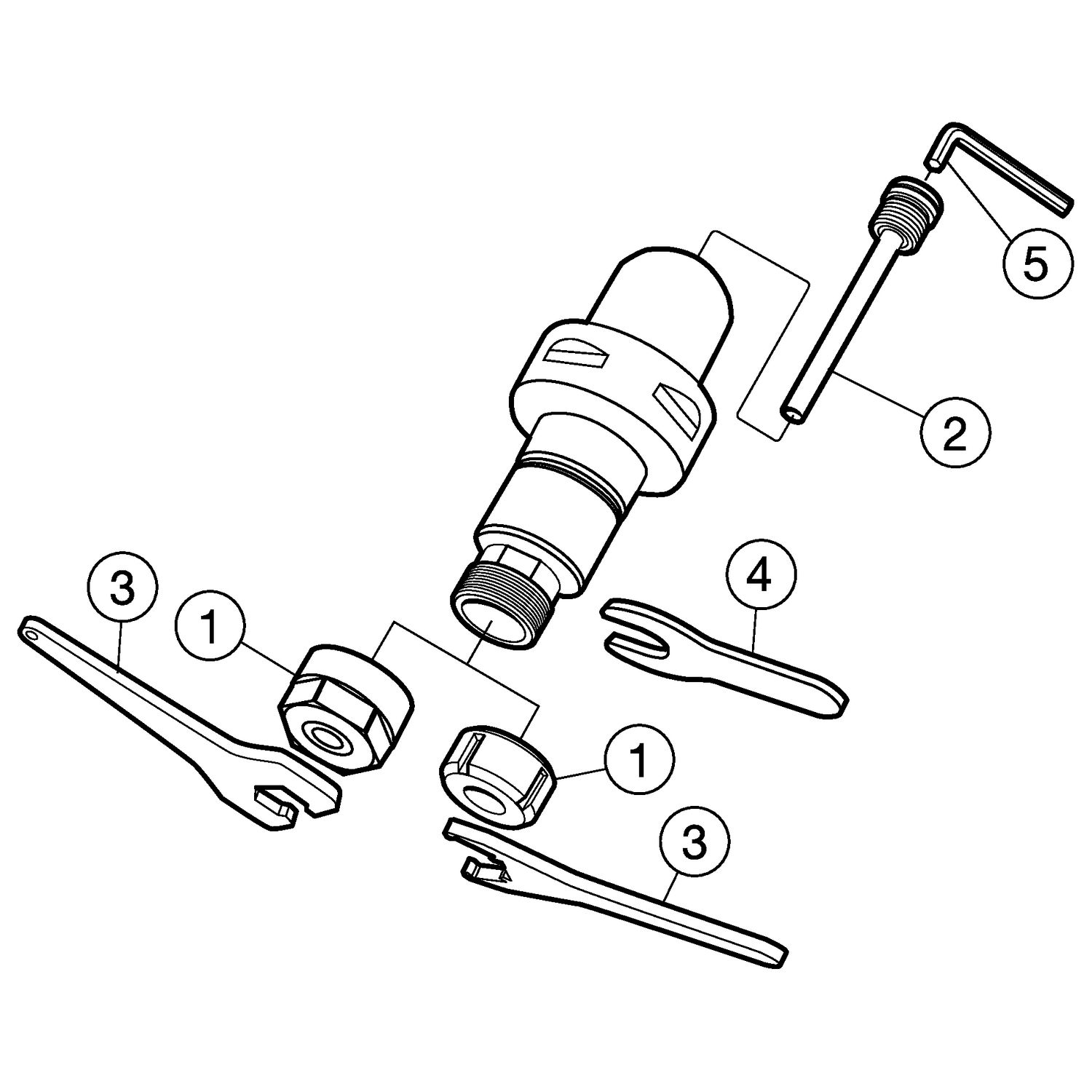

C10-391.63-40 173 — Vista explodida

Vista explodida

Adaptação · Adaptador para macho

C10-391.63-40 173

Coromant Capto® para mandril para rosqueamento com macho SynchroFlex ER

Adaptador simétrico rotativo · comprimento funcional 172,5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Ver o substituto: 970-C10-40-173

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

970-C10-40-173 — Coromant Capto® para CoroChuck® 970
Ver o substituto

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C10-391.63-40 173.

Troca rápida para centros de torneamento — Coromant CaptoFolder · Sandvik Coromant · PDFCoromant Capto — Spindle Clamping Set Handbook (EN)Manual · Sandvik Coromant · PDFTroca rápida — melhor utilização da máquinaFolder · Sandvik Coromant · PDFFerramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFCoroTap 100 e 400 — rosqueamento de alumínioApresentação de produto · Roscamento · 13 slides · mesma operaçãoCoroThread Mill 500 — fresamento de roscasApresentação de produto · Roscamento · 20 slides · mesma operaçãoCoroTap 100 com geometria -PM — roscamento em ISO PApresentação de produto · Roscamento · 19 slides · mesma operaçãoSilent Tools Plus with Capto flyerCatálogo · CoroPak 26.2 · Sandvik Coromant · ler no siteSilent Tools Plus CaptoApresentação · CoroPak 26.2 · Sandvik Coromant · ler no siteCoromant Capto DTH PlusApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteH1-140301-CoromantCapto-QuickChange PorApresentação · CoroPak 14.1 · Sandvik Coromant · ler no site

Casos práticos da Hailtools

CoroChuck® 970Caso prático da Hailtools · Roscamento · com vídeo · mesma operaçãoCoroThread® 266Caso prático da Hailtools · Roscamento · com vídeo · mesma operação

Vídeos

Torneamento de roscas externasHailtools · Academia da Usinagem · YouTube · mesma operaçãoCoromant Capto® C10 - Heavy turning solution from Sandvik CoromantSandvik Coromant · YouTubeForças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTubeBT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTubeBT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTubeCoromant Capto Quick Change -- Reduced set up timesSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C10-391.63-40 173
Código compactado
C10-391.63-40173
Material ID
6070055
Família
Adaptação
Tipo
Adaptador para macho
Peso unitário
5,24 kg
EAN
26070055
UNSPSC
27112807
eCl@ss 13
21022002
Lançamento
20/09/2011
CoroPak de lançamento
11.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

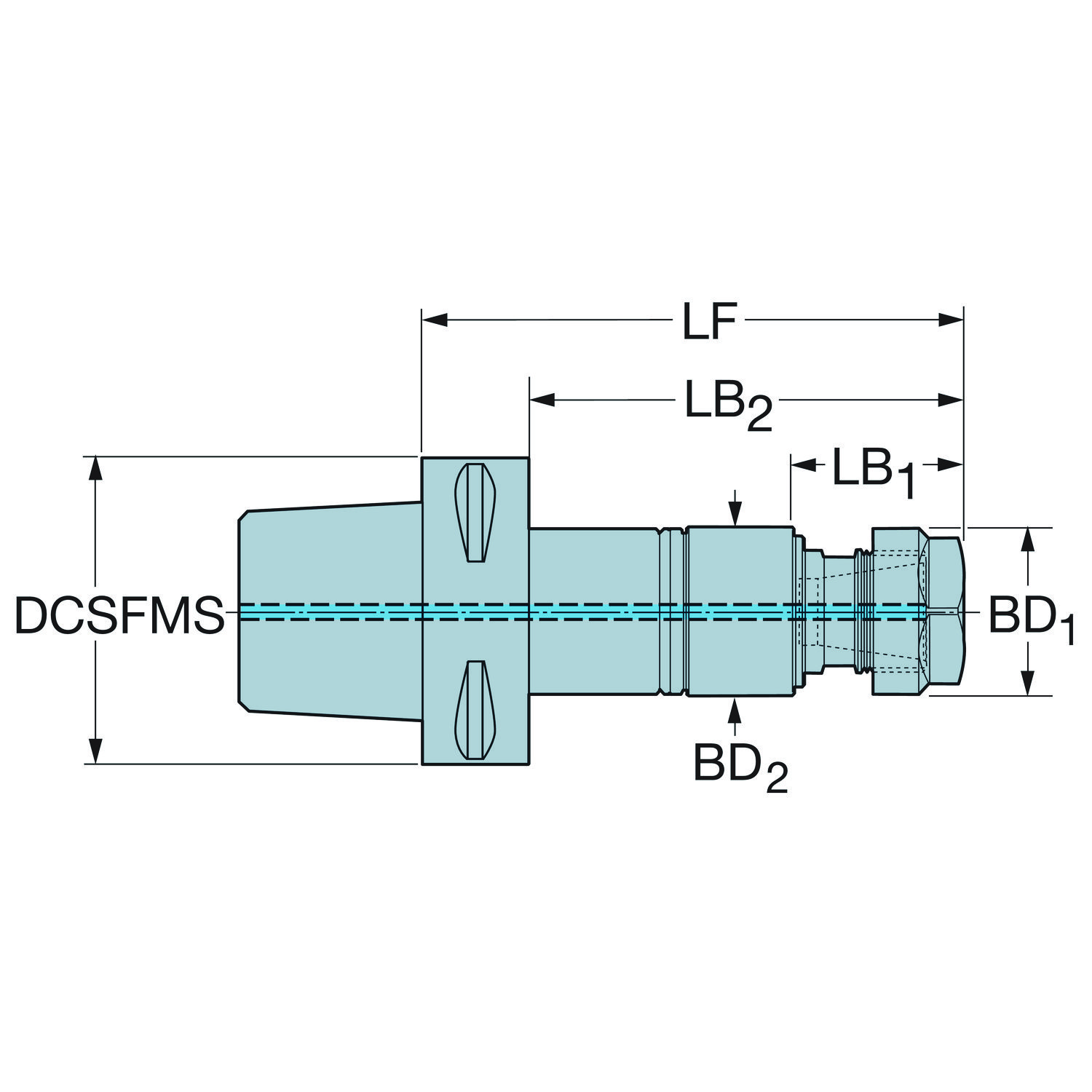

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Bolso para chip de dados DCP Não
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento do corpo LB_1 136.5 mm
Comprimento do corpo LB_2 172.5 mm
Comprimento flutuante do macho para frente TFLA 0.5 mm
Comprimento flutuante do macho para tras TFLB 0.5 mm
Comprimento funcional LF 172.5 mm
Comprimento total OAL 232.5 mm
Diâmetro da conexão DCONMS 100 mm
Diâmetro da conexão DCONWS 40.8 mm
Diâmetro funcional DFC 40 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C10
Direção de interface de adaptação da peça ADINTWS ER pinça (DIN6499-B) para rosqueamento com macho -ER40
Faixa máx. de macho TRMAX M30
Peso do item WT 5.24 kg
Pressão de refrigeração CP 80 bar
Rotação máxima RPMX 8000
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
